RAV232 NL - RAV234 NL - RAV236 NL
11. IMPIANTO ELETTRICO
Installazione da eseguire dall’utilizzatore
11
RIFER. NOMENCLATURA
- MORSETTO
STM TERMOSONDA MOTORE
PS PULSANTE DI SALITA
PEM PULSANTE DI EMERGENZA A FUNGO
PD PULSANTE DI DISCESA
P1 PULSANTE GIALLO MOVIMENTO SINGOLO
M MOTORE
KS CONTATTORE COMANDO MOTORE IN SALITA
KD CONTATTORE COMANDO MOTORE IN DISCESA
K1 RELE’ COMANDO MOTORE
FU1 TERNA FUS.PROT. LINEA MOTORE
10.3x38 10A 500V aM (VERS.400V)
FCUB FINECORSA USURA BUSTA
FCSP FINECORSA SPORTELLO
FCS FINECORSA SALITA
FCP INTERRUTTORE DI PROSSIMITA’
FCO FINE CORSA OSTACOLO
FCD FINECORSA DISCESA
CNM CONNETTORE MASCHIO
COLLEGAMENTO COLONNE SATELLITI
11. WIRING DIAGRAM
Power installations must be made by the user.
11. ELEKTROANLAGE
Netzanschluss durch Elektrofachkräfte
REF. DENOMINATIONS
- TERMINAL
STM MOTOR HEAT PROBE
PS UP PUSH-BUTTON
PEM EMERGENCY PUSH-BUTTON (MUSH-ROOM SHAPE)
PD DOWN PUSH-BUTTON
P1 SINGLE-MOVEMENT YELLOW PUSH-BUTTON
M MOTOR
KS RISE MOTOR CONTROL CONTACTOR
KD DOWN MOTOR CONTROL CONTACTOR
K1 MOTOR CONTROL RELAY
FU1 TRIPLET OF MOTOR LINE FUSES 10.3x38 10A
500V aM (VERS.400V)
FCUB NUT WEAR LIMIT SWITCH
FCSP DOOR LIMIT SWITCH
FCS RISE LIMIT SWITCH
FCP PROXIMITY SWITCH
FCO OBSTACLE LIMIT SWITCH
FCD DESCENT LIMIT SWITCH
CNM MALE CONNECTOR TO SATELLITE POSTS
11. INSTALACIÓN ELECTRICA
Instalación que debe efectuar el utilizador
11. INSTALLATION ELECTRIQUE
Installation à effectuer par l’utilisateur

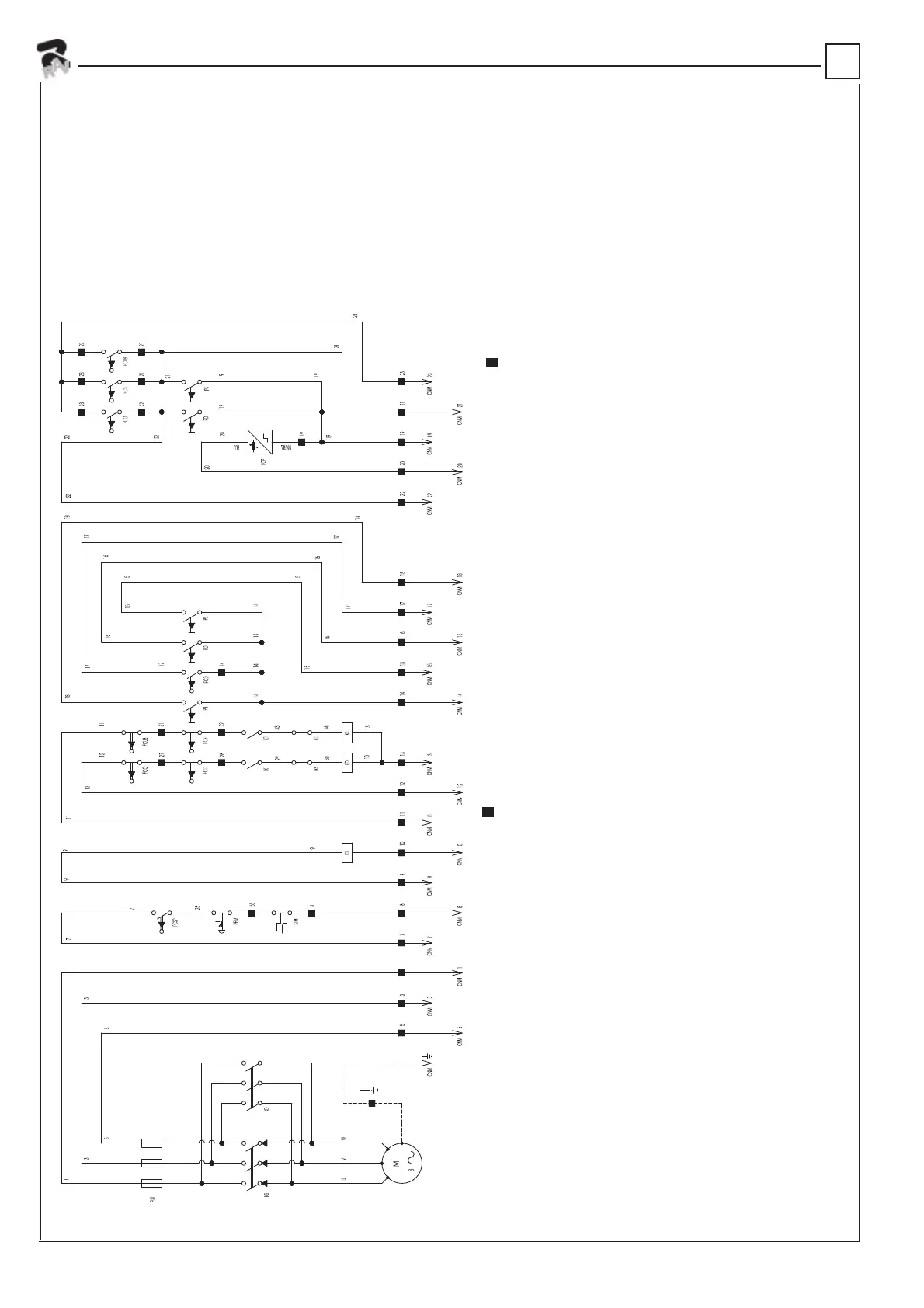

11.1 IMPIANTO ELETTRICO QUADRO SECONDARIO
11.1 WIRING DIAGRAM SECONDARY BOARD
11.1 INSTALACIÓN ELECTRICA CUADRO SECUNDARIO
11.1 INSTALLATION ELECTRIQUE - TABLEAU SECONDAIRE
11.1 ELEKTRISCHEN ANLAGE - ZUSATZSCHALTTAFEL
