172
11
VAR SC
SA AVVISATORE ACUSTICO CARRELLI AD ALTEZZA PERICOLOSA
P5 PULSANTE DI PARCHEGGIO
P4 PULSANTE MOVIMENTO IN SINGOLO
P2 PULSANTE DI DISCESA
P1 PULSANTE DI SALITA
PEM PULSANTE DI EMERGENZA A FUNGO
M MOTORE ELETTRICO 2200W 24VDC
K2 RELE’ 2 COMANDO MOTORE
K1 RELE’ 1 COMANDO MOTORE
IG INTERRUTTORE GENERALE ALIMENTAZIONE SCHEDA
FU2 FUSIBILE PROTEZIONE 24V 5x20T 10A 250V
FU1 FUSIBILE PROTEZIONE LINEA MOTORE 125A 80VDC TIPO FRTB
FCP1/2 PROXIMITI/ENCODER PER RILEVAMENTO MOTO
FC1 FINECORSA DISCESA
F FERRITE
EV2 ELETTROVALVOLA COMANDO ARPIONE
EV1 ELETTROVALVOLA DISCESA
CNF CONNETTORI FEMMINA CAVI COMUNICAZIONE
CB CARICABATTERIE
BP SERIE DI BATTERIE AL PIOMBO ACIDO 12V 100Ah AGM
SA ACOUSTIC ALARM FOR CARTS AT A DANGEROUS HEIGHT
P5 PARK BUTTON
P4 SINGLE PUSH-BUTTON
P2 LOWERING PUSH-BUTTON
P1 LIFTING PUSH-BUTTON
PEM EMERGENCY PUSH-BUTTON
M ELECTRIC MOTOR 2200W 24VDC
K2 RELAY 2 MOTOR CONTROL
K1 RELAY 1 MOTOR CONTROL
IG MASTER SWITCH FOR BOARD SUPPLY
FU2 SAFETY FUSE 24V 5x20T 10A 250V
FU1 MOTOR SAFETY LINE FUSE 125A 80VDC TIPO FRTB
FCP1/2 PROXIMITY/ENCODER FOR MOTION DETECTION
FC1 DESCEND LIMIT SWITCH
F FERRITE
EV2 HOOK CONTROL SOLENOID VALVE
EV1 DESCEND SOLENOID VALVE
CNF FEMALE CONNECTORS CABLE COMMUNICATIONS
CB CHARGER
BP LEAD ACID BATTERY SERIES 12V 100Ah AGM
11. IMPIANTO ELETTRICO “VARSC”
Installazione da eseguire dall’utilizzatore
11. WIRING DIAGRAM “VARSC”
Power installations must be made by the user.
11. ELEKTROANLAGE “VARSC”
Netzanschluss durch Elektrofachkräfte
11. INSTALLATION ELECTRIQUE “VARSC”
Installation à effectuer par l’utilisateur
11. INSTALACIÓN ELECTRICA “VARSC”
Instalación que debe efectuar el utilizador

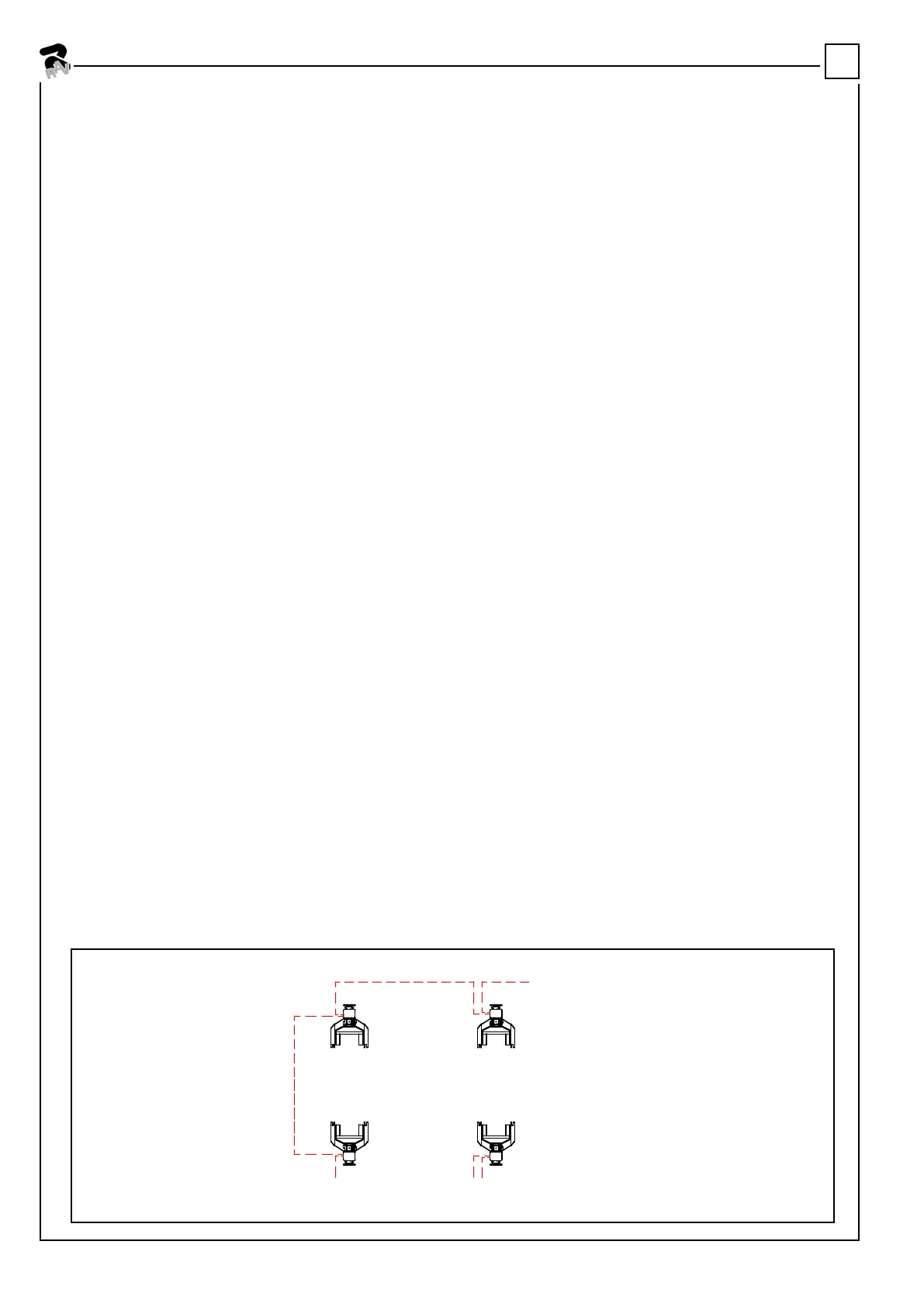

CA (Cod. 19809)
CA - Cavi di segnale per connessione dati tra le colonne - Signal cables for connecting data between the columns
0526-M002-3
