Ravaglioli RAV307H.4WS-VARSC User Manual

38
7.5.1 Visualizzatore interfaccia operatore
7.5.1 Visualizzatore interfaccia operatore “VARSC”see page 45
7.5.1 Operator interface display see page 52
7.5.1 Operator interface display “VARSC” see page 59
7.5.1 Anzeige Bedienerschnittstelle see page 66
7.5.1 Anzeige Bedienerschnittstelle “VARSC” see page 73
7.5.1 Afcheur interface opérateur see page 80
7.5.1 Afcheur interface opérateur “VARSC” see page 87
7.5.1 Visualizador de interfaz del operador see page 94
7.5.1 Visualizador de interfaz del operador “VARSC”see page 101
D
NB: Per la scelta della lingua di visualizzazione vedere indicazioni riportate a pagina 41.

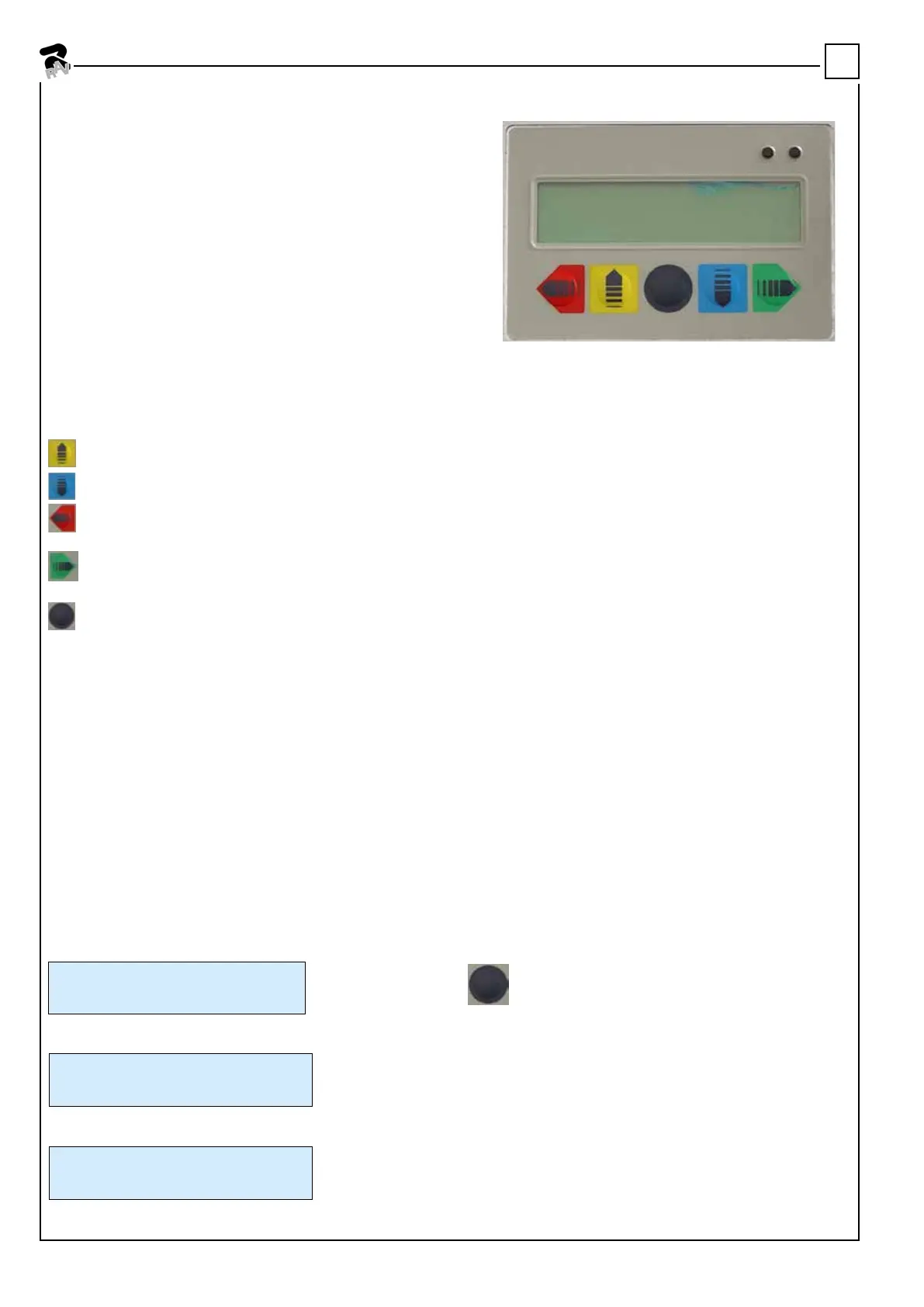

Identicazione comandi visualizzatore:
D - Display
(colore giallo) - Pulsante per scorrimento menù (UP)
(colore Blu) - Pulsante per scorrimento menù (DOWN)
(colore rosso) - Pulsante scorrimento veloce da sottomenù
(UP)
(colore verde) - Pulsante scorrimento veloce da sottomenù
(DOWN)
(colore nero) - Pulsante “ENTER” per confermare le
variazioni effettuate e entrare e uscire dal MENU’
Accensione
Posizionare l’interruttore generale su 1.
All’accensione del sollevatore, il display presenta il seguente menù nel quale è possibile navigare con i tasti freccia Giallo e Blu e
confermare la scelta con il tasto Enter nero;
I simboli >> e << indicano l’opzione scelta.
All’accensione il sistema richiede la congurazione di lavoro: le congurazioni possono essere di due tipi:
- Nuova congurazione (NEW Cong), in questo caso si dovrà procedere alla nuova congurazione di lavoro
- Congurazione in uso (LAST Cong), il sistema effettua un test per vericare, che le condizioni attuali siano corrispondenti
alle condizione relative alla vecchia congurazione.
Alla consegna i carrelli potrebbero non essere sui ne corsa di discesa per tanto si consiglia di selezionare (LAST Cong).
confermare tasto nero
“ENTER” su tutte le colonne
se
portare sui ne corsa di discesa tutti i carrelli, premendo il pulsante di discesa, se
necessario premere il pulsante di singolo e a seguire quello di discesa
quando
è possibile procedere con (NEW Cong).
7
> > L A S T C o n f i g < <
N E W C o n f i g
H e i g h t 1 1 1 1 mm
G R O U N D A L L
H e i g h t 0 0 0 0 mm
G R O U N D A L L
0526-M002-3
