Settaggio congurazione
NB: Le colonne devono sempre essere in numero pari (minimo n° 4 e massimo n° 8)
A) Nuova congurazione
Possibile solo se i carrelli sono tutti sui ne corsa di discesa.
Come prima operazione, determinare la colonna MASTER e le conseguenti colonne SLAVE.

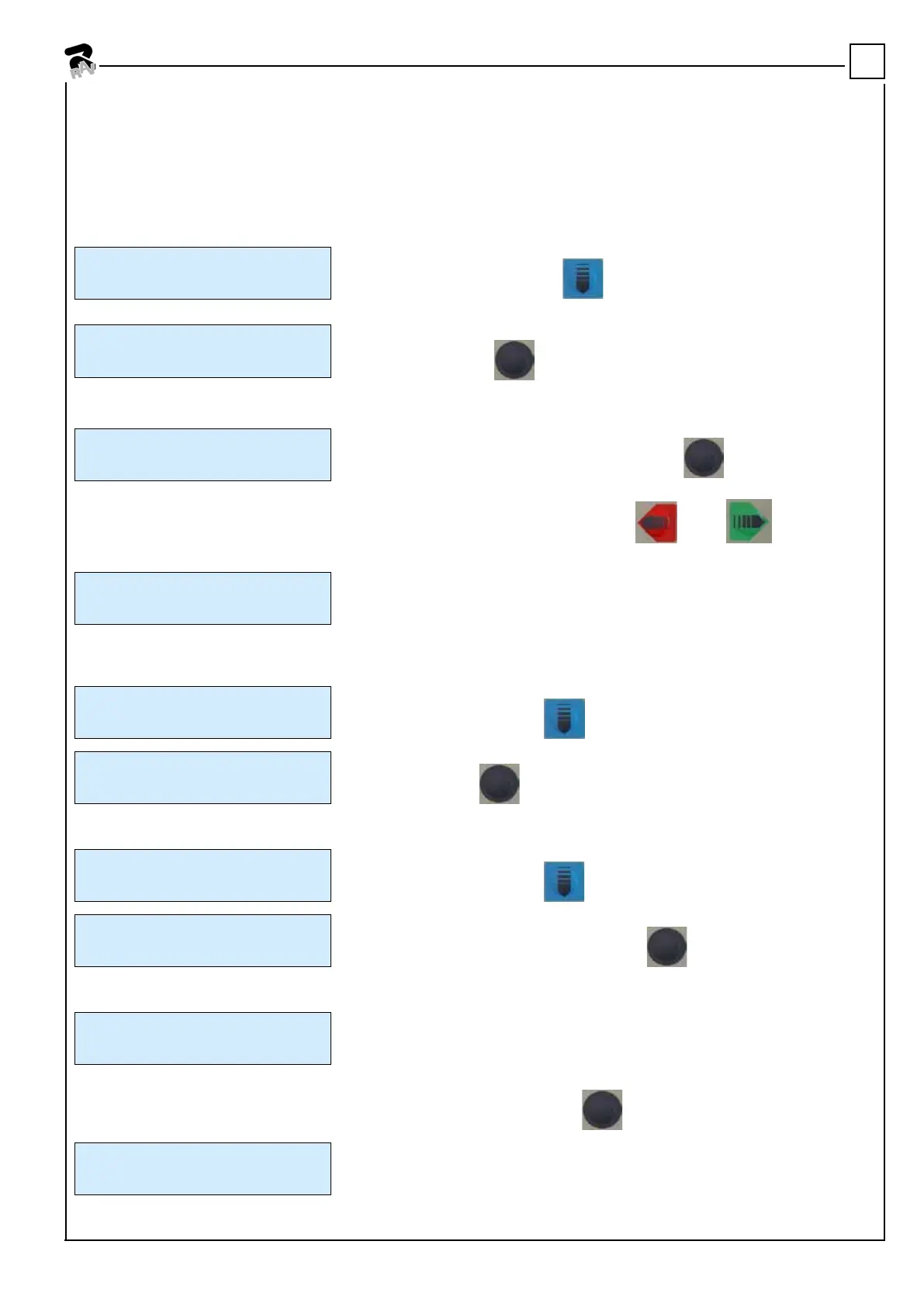

1) All’accensione del quadro elettrico, sul display compare:
> > L A S T C o n f i g < <
N E W C o n f i g
spostarsi in basso con il tasto blu , su
L A S T C o n f i g
> > N E W C o n f i g < <
confermare tasto nero “ENTER”
compare:
> > C o l M A S T E R < <
C o l S L A V E
determinare colonna MASTER premendo tasto nero “ENTER
Il sistema si avvia sul canale radio di congurazione “Chanel 2”.
L’operatore puo’ scegliere un canale radio diverso da quello proposto agendo sui tasti Rosso
e Verde (rispettivamente
per decrementare o incrementare il numero del canale radio). NB: Canali radio disponibili (3-4-5-6-7-8-9).
> > C h a n n e l 2 < <
W a i t S l a v e s
Ora sul display compare anche “Wait SLAVE” a signicare che il sistema è in attesa
che vengano selezionate/congurate le colonne SLAVE.
2) Passare su un’altra colonna, all’accensione del quadro elettrico sul display compare:
> > L A S T C o n f i g < <
N E W C o n f i g
spostarsi in basso con il tasto blu , su
L A S T C o n f i g
> > N E W C o n f i g < <
confermare tasto nero “ENTER”
compare:
> > C o l M A S T E R < <
C o l S L A V E
spostarsi in basso con il tasto blu , su
C o l M A S T E R
> > C o l S L A V E < <
confermare colonna SLAVE premendo tasto nero “ENTER
Ora la colonna SLAVE riceve dalla colonna MASTER il messaggio di congurazione e sul display compare:
> > C h a n n e l 2 ?< <
C o l u m n 2
Il messaggio sta ad indicare quale è il canale Radio che verrà utilizzato al termine della procedura di congurazione (Channel 2)
e l’ID che verra’ assegnato alla colonna (Column 2).
L’operatore dopo aver vericato che il canale proposto
sia lo stesso della colonna MASTER, deve confermare i dati premendo tasto nero
“ENTER” e sul display compare:
> > I D 2 C H 2 < <
S e l e c t e d
a conferma della corretta congurazione della colonna SLAVE 2
N.B: L’Operatore dovrà ripetere le operazioni del punto 2 per tutte le colonne che fanno parte del sollevatore.
7
0526-M002-3
