Ravaglioli RAV307H.4WS-VARSC User Manual

173

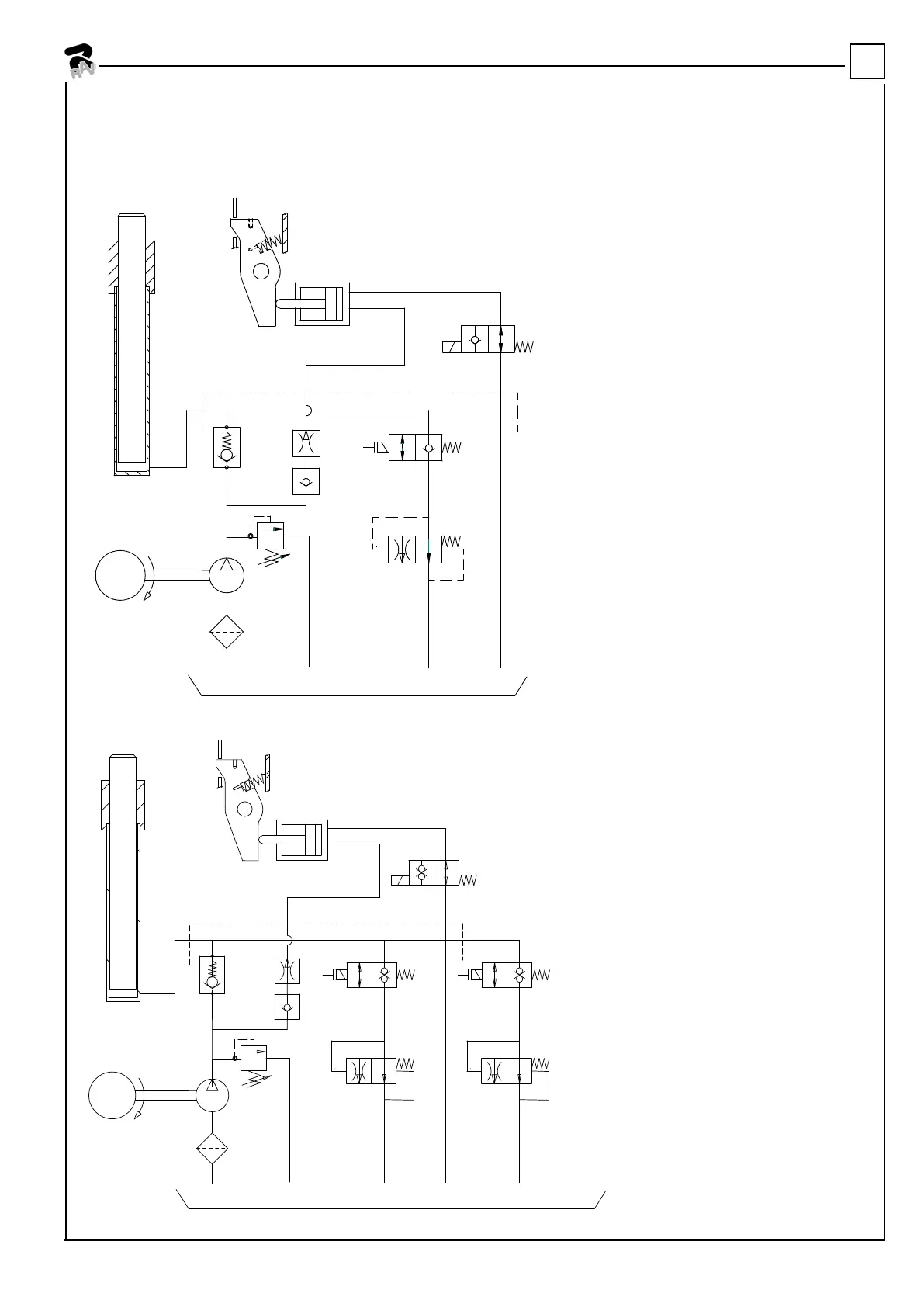

12. IMPIANTO IDRAULICO 12. HYDRAULIC SYSTEM
12. HYGRAULIKANLAGE 12. INSTALLATION HYDRAULIQUE 12. INSTALACIÓN HIDRAULICA
12
centralina
blocchetto
M
A
B
C
EV1
H
M
N
P
EV2
D 7 l/min
S
H1
D1
EV3
D2 3 l/min
STD
Optional
M
A
B
C
EV1
H
M
N
P
EV2
D
S
H1
D1
STD
A - Filter
B - Pump
C - Motor
D - Descend control valve
P - maximum pressure valve 200 bar
H - Check valve
EV1 - Descend solenoid valve
EV2 - Hook solenoid valve
M - Hook cylinder
N- Up cylinder
S - Tank
H1 - Check valve
D1- Fixed restrictor
Optional
EV3 - on/off bleed-off solenoid valve + slow
D2 - Descend control valve + slow
STD
A - Filtro
B - Pompa
C - Motore
D - Valvola controllo discesa
P - Valvola di massima pressione 200 bar
H - Valvola di ritegno
EV1 - Elettrovalvola di discesa
EV2 - Elettrovalvola arpione
M - Cilindro arpione
N - Cilindro salita
S - Serbatoio
H1 - Valvola di ritegno
D1 - Strozzatore
Optional
EV3 valvola spillamento on-off + lento
D2 valvola discesa compensata spill. + lento.
0526-M002-3

Ravaglioli RAV307H.4WS-VARSC Specifications

General

Brand	Ravaglioli
Model	RAV307H.4WS-VARSC
Category	Lifting columns
Language	English
