Ouverture
supérieure de
convection
Ouverture
inférieure de
convection

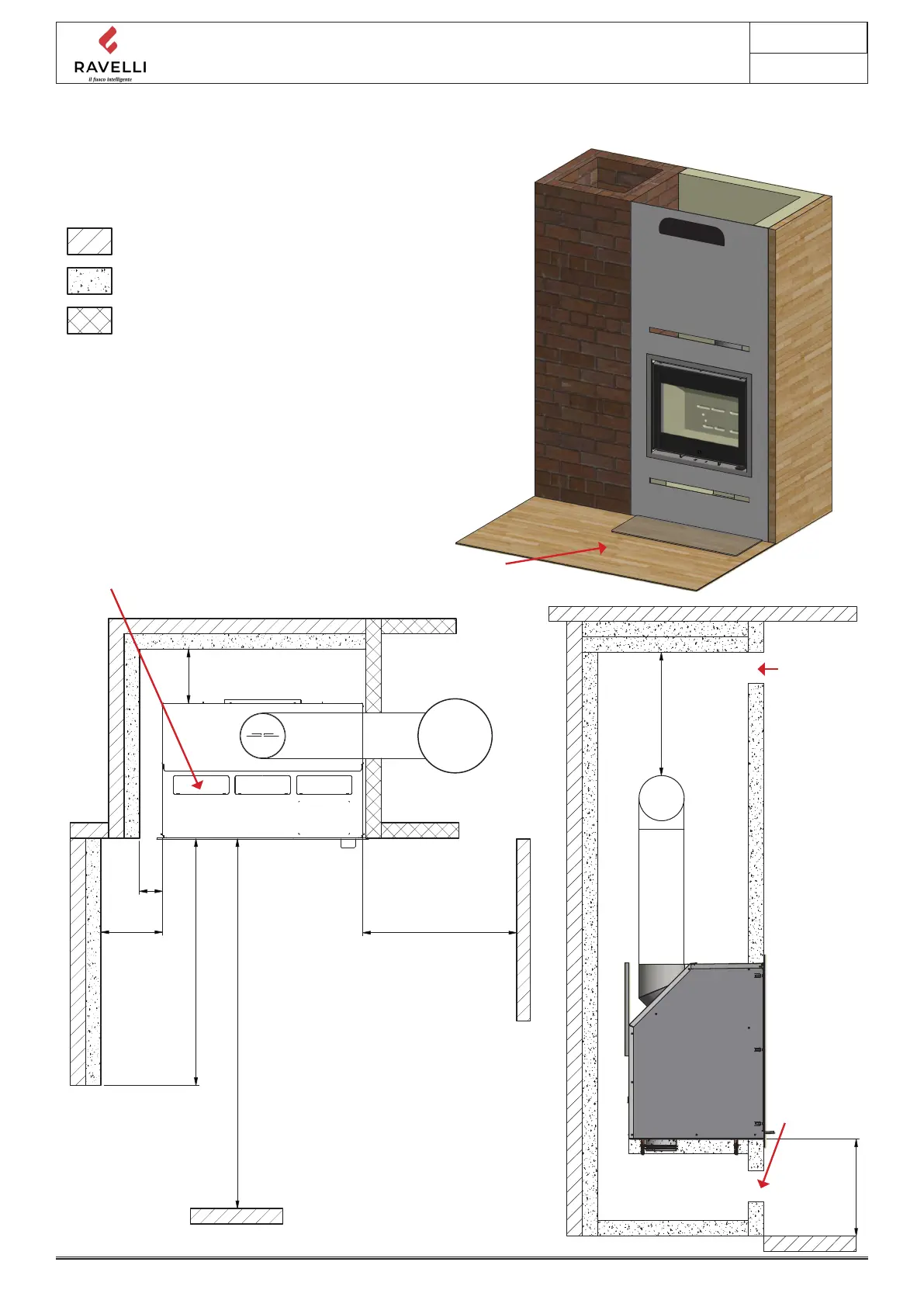

Conguration avec conduit coudé non isolé
En cas d’encastrement dans un matériau inam-
mable protégé par une isolation, ces plaques de
couverture doivent être démontées
Plaque de sol
Matériau inammable
Distance par rapport aux meubles au verre
Matériau inammable
Cloison pare-feu, par ex. briques réfractaires de
110 mm ou autre matériau avec des capacités
ignifuges et isolantes similaires
Cheminée
Toutes les distances sont en mm.
Toutes les distances sont des distances minimales
* S'applique à toutes les installations
Sol
Plafond
1500*
Encastrement du cheminées dans des matèriaux
