Prise d'air à
l’extérieur
Si l’accouplement à la sortie de toit est
horizontal, il faut éviter d’insérer la dernière
section du tuyau trop profondément an
d’éviter tout étranglement des fumées.
L’éventuelle épaisseur libre entre le trou
dans la sortie de toit actuelle et le tuyau du
conduit de fumée doit être soigneusement
bouchée.
NON
OUI

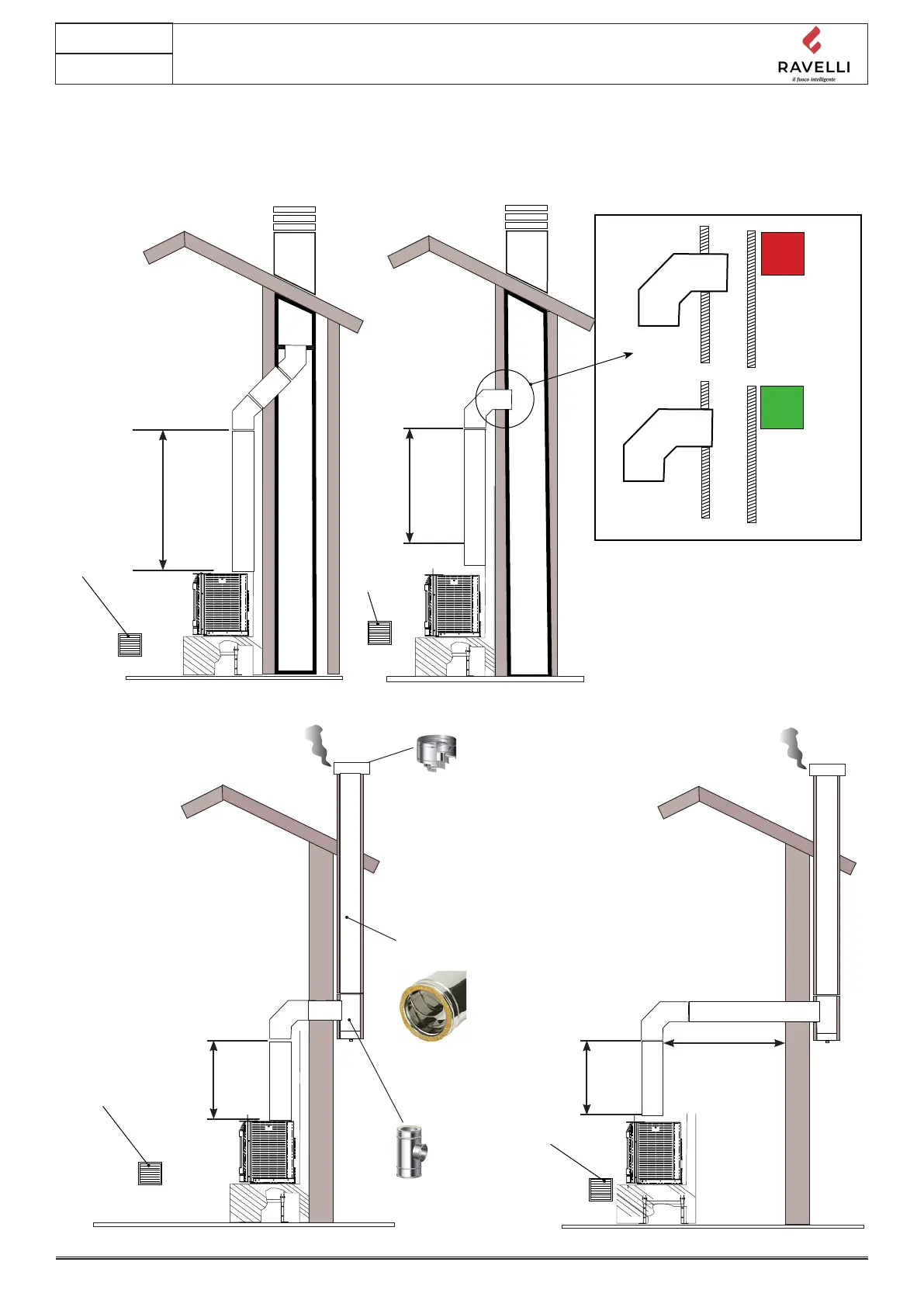

Exemples d’installation
Le système d’évacuation de la fumée est fondamental pour le fonctionnement correct du cheminée. Vérier que la sortie de fumée
installée dispose d’au moins une trappe d’inspection installée à un endroit facile d’accès pour faciliter le nettoyage.
Les sorties de toit précaires ne peuvent être utilisées qu’en introduisant une sortie de toit conforme à l’intérieur (cf. les normes de
tubage).
Protection contre la pluie
Raccord en T isolé
pour la condensation
Tuyau isolé
Sortie de toit isolée
MAX 2m
pente min. 3 %
MIN 1 m
MIN 1 m
MIN 1 m
MIN 1 m
Prise d'air à
l’extérieur
Prise d'air à
l’extérieur
Prise d'air à
l’extérieur
