Ravelli Chronos - Page 103

Manuel d’utilisation et d’entretien Chronos, Zeus, Ercole e Ermes
Page 103
Rev.1 12/12/2019
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:
EMNE:
C:\Working Folder\Designs\Scan 1001\91001003.idw
91001003
Afmontage låge
28-03-12
BC
Scan 1001
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:
EMNE:
C:\Working Folder\Designs\Scan 1001\91001003.idw
91001003
Afmontage låge
28-03-12
BC
Scan 1001
VÆGT:
AREAL:
N/A
N/A
VIS A

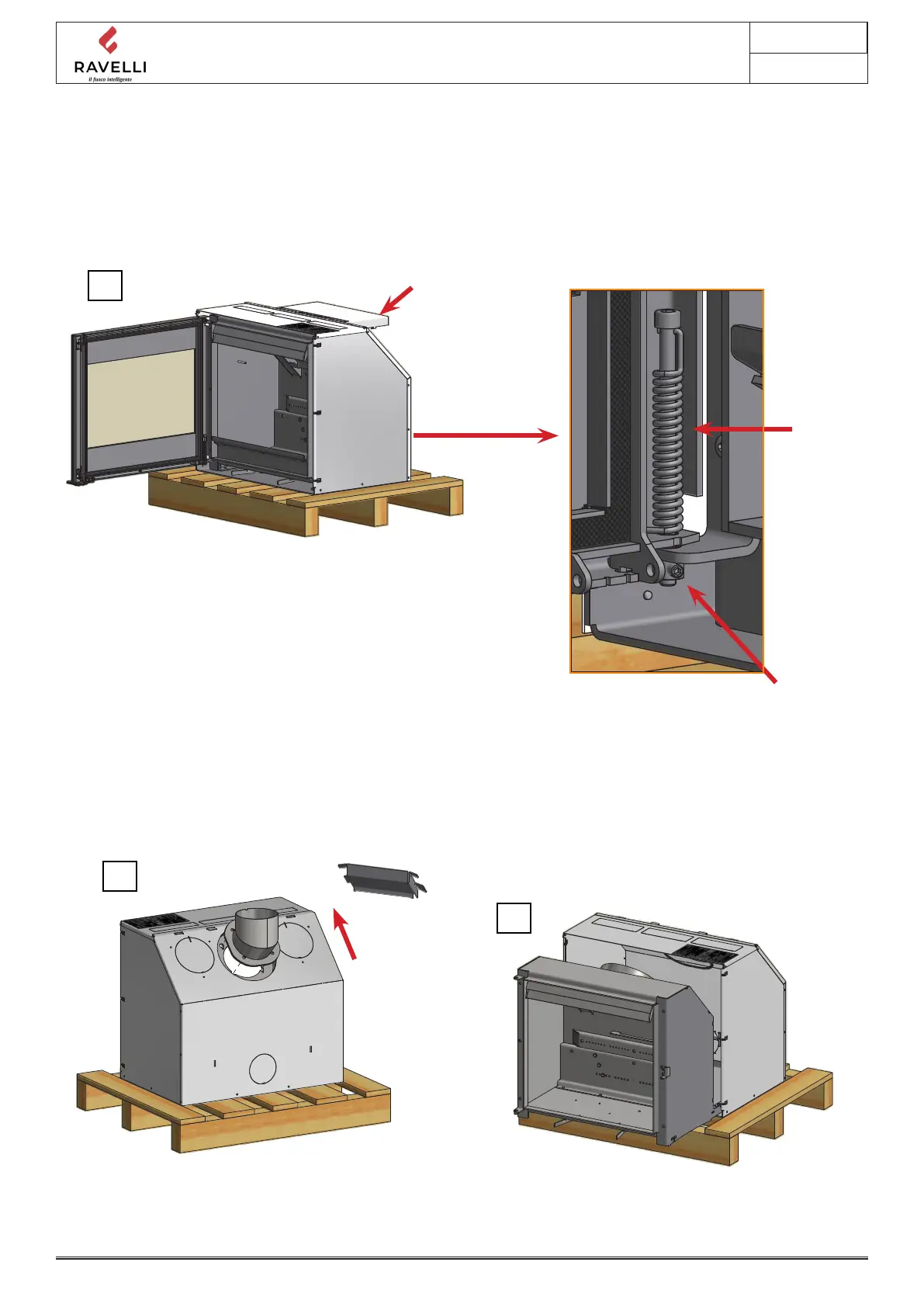

Démontage de l’emballage
Vérier que le poêle n’est pas endommagé avant de commencer l’installation. Est livré xé sur une palette. Il est recommandé
de démonter la porte et de retirer toutes les pièces détachées qui se trouvent dans la chambre de combustion avant de dévisser
l’insert de la palette. Cela permet de faciliter l’encastrement de l’insert.Démonter le boîtier d’air de combustion. Ce boîtier n’est
utilisé que pour alimenter l’insert en air extérieur de combustion, voir.
Démontage de la porte : Desserrer la vis A, démonter la vis et le ressort et retirer le couvercle en le soulevant.
VIS ET
RESSORT
BOÎTIER D’AIR DE COMBUSTION
Démonter la pièce de raccordement:
Le déecteur de fumée est retiré du poêle avant de pièce de raccordement.
Desserrer (sans les démonter) les écrous à bride qui maintiennent la pièce de raccordement à l’intérieur de l’insert. Pousser la
pièce de raccordement dans le sens de la èche ce qui permet de le libérer et de le sortir (2). Soulever l’insert au niveau des
poignées à l’avant et le sortir de la cassette (3).
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1001\91001007.idw
91001007
Afmontage røgstuds
17-04-12
BC
Scan 1001
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003003.idw
91003003
Brændkammerforing, eksploderet
12-10-2018
KEN
Scan 1003
VÆGT:
AREAL:
N/A
N/A
Déecteur de fumée
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1001\91001008.idw
91001008
Afmontage ovn fra svøb
17-04-2012
BC
Scan 1001
VÆGT:
AREAL:
N/A
N/A
1
2
3
