Manuel d’utilisation et d’entretien Chronos, Zeus, Ercole e Ermes
Page 104
Rev.1 12/12/2019
Raccordements
! IMPORTANT
Les raccordements doivent être effectués par un technicien qualifié et / ou autorisé par
le Fabricant.
Raccordement à la sortie de toit
La sortie de toit doit être dimensionnée de manière à assurer le tirage déclaré par le Fabricant.
Prise d’air extérieur
Dans une maison bien isolée, l’air utilisé pour la combustion doit être renouvelé. Cela est particulièrement important dans une maison
avec ventilation mécanique. Plusieurs méthodes sont possibles. Le plus important est de faire arriver l’air dans la pièce où le poêle
est installé. Le clapet de mur extérieur doit être placé le plus près possible du poêle et doit pouvoir se fermer lorsque le poêle n'est
pas utilisé.
Il convient de se conformer à la réglementation locale et nationale du bâtiment concernant la prise d’air extérieur.
Système de combustion fermée
Il convient d'utiliser le système de combustion fermé du poêle dans les habitations de construction récente, étanches à l'air. L'air
extérieur de combustion est raccordé par l'intermédiaire d'un tuyau d'aération via le mur ou le sol.
Nous recommandons de monter une vanne dans le tuyau de ventilation an d’éviter la condensation dans le poêle et dans le
système de tuyaux, lorsque le poêle n’est pas utilisé. Il doit être possible de fermer l’arrivée d’air frais à l’aide d’un clapet lorsque
le poêle n’est pas utilisé. Il peut également être avantageux d’isoler le tuyau de ventilation. Tuyau d’aération Ø100 mm minimum,
longueur max. 6 m avec au max. 3 coude. Nous recommandons des conduits en acier lisses.
IMPORTANT: Si le poêle dispose d’un raccordement direct en air de combustion (circuit fermé), le tuyau d’alimentation
en air doit être systématiquement ouvert lors du fonctionnement.
Préparation pour arrivée d’air extérieur de combustion
Libérer et retirer la plaque de couverture à l’arrière de la cassette ou la plaque de couverture du fond à l’aide d’un tournevis droit.
Raccordement d’air extérieur de combustion par l’intermédiaire de la sortie arrière de la cassette
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Scan A/S
DK-5492 Vissenbjerg
©
TG.NR:
EMNE:
C:\Working Folder\Designs\Scan 1001\11001900-Manual.iam
11001900-Manual
27-03-12 BC
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Scan A/S
DK-5492 Vissenbjerg
©
TG.NR:
EMNE:
C:\Working Folder\Designs\Scan 1001\11001900-Manual.iam
11001900-Manual
27-03-12 BC
VÆGT:
AREAL:
N/A
N/A

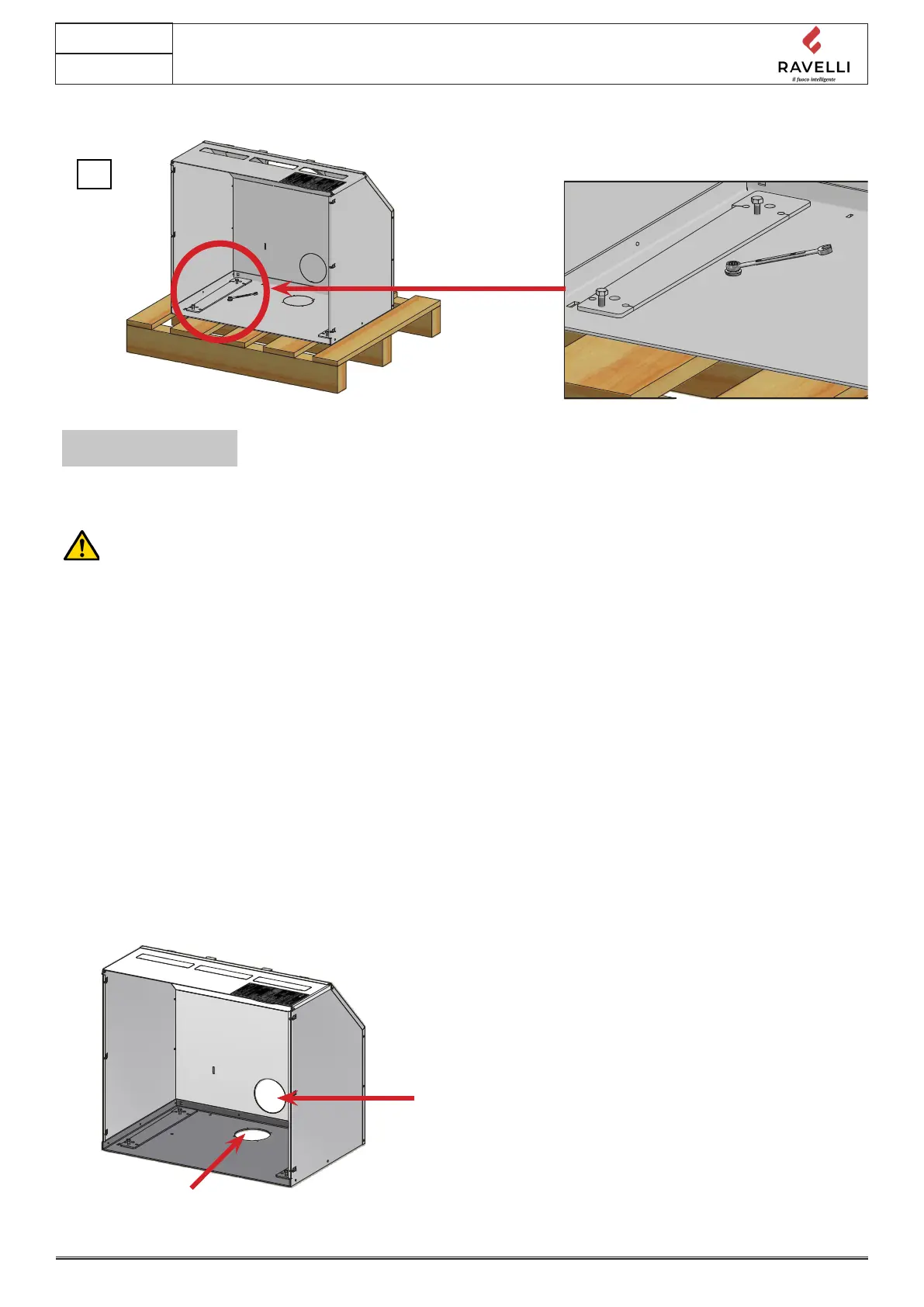

Démonter les deux vis qui maintiennent la cassette sur la palette
4
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1001\91001020.idw
91001020
Kassette
24-04-12
BC
Scan 1001
VÆGT:
AREAL:
N/A
N/A
Air extérieur de combustion à l’arrière de la cassette
Air extérieur de combustion via le sol
