Ravelli Chronos - Page 149

Bedienungs- und Wartungsanleitung Chronos, Zeus, Ercole e Ermes
S.149
Rev.1 12/12/2019
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003010.idw
91003010
Montering af kævlefang
05-12-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003011.idw
91003011
Montering af røgvenderplade
05-12-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003011.idw
91003011
Montering af røgvenderplade
05-12-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003007.idw
91003007
Montering af brændkammerbeklædning
04-12-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003008.idw
91003008
Montering af brændkammerbeklædning
04-12-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003009.idw
91003009
Montering af brændkammersten
05-12-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A

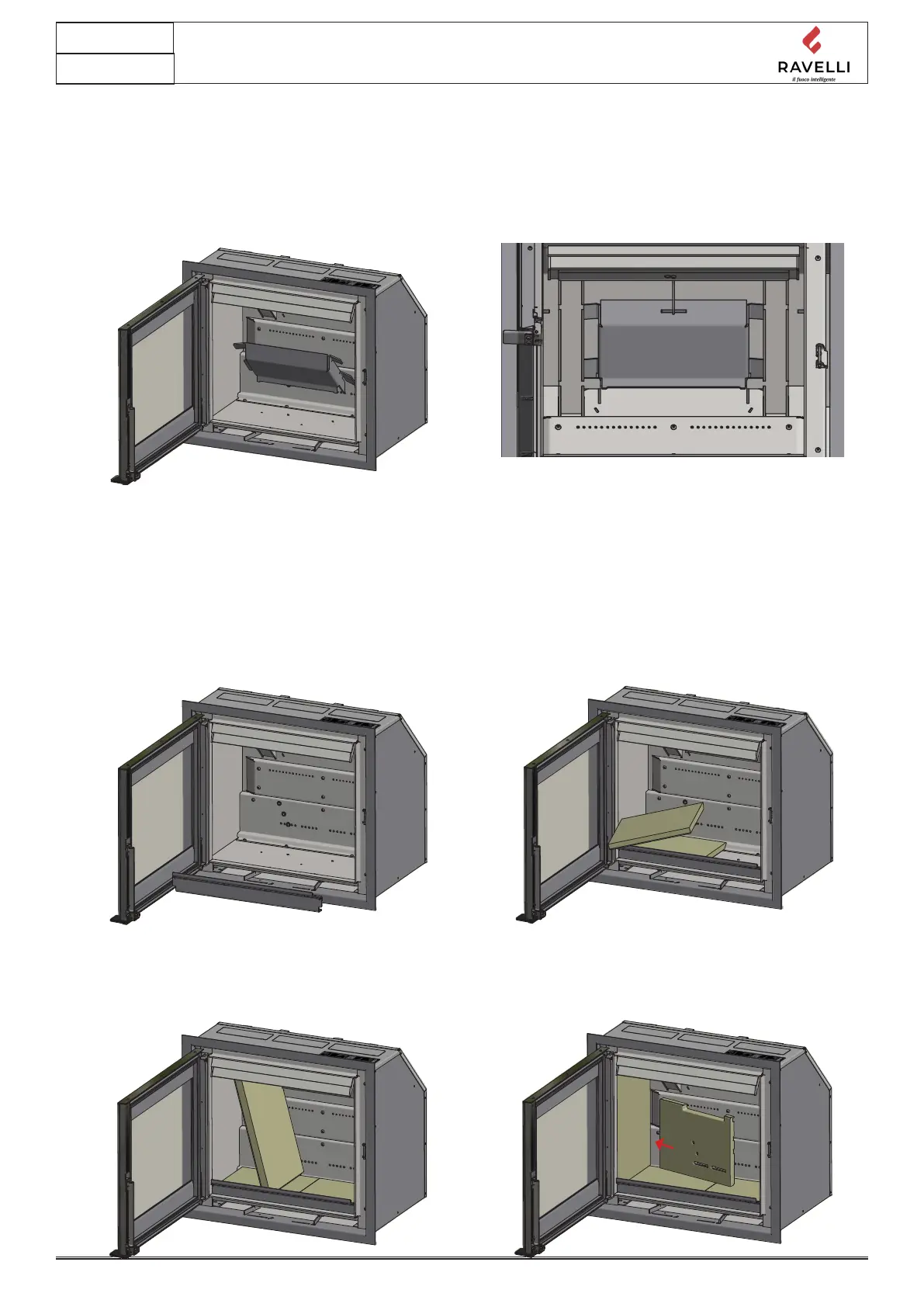

Die Rauchumlenkplatten sind aus einem porösen keramischen Material gefertigt, das zerbrechen kann.
Seien Sie deshalb bei der Arbeit mit ihnen vorsichtig
Bei Montage der Bodenplatten folgen Sie den Punkten 2 und 3 - ansonsten fahren Sie mit Punkt 4 fort
Die linke Rückplatte montieren
Die obere Rauchumlenkplatte oben in den Kamineinsatz platzieren. Es ist wichtig, die Platte richtig einzusetzen
Die linke Brennkammerplatte montieren
Den Holzfang gegen die vordere Kante des Einsatzes
platzieren
Die Bodenplatten so einsetzen, dass die abgeschrägte
Kante nach hinten und abwärts kehrt.
Obere Rauchumlenkplatte
Montage der Brennkammerplatten
