Ravelli Chronos - Page 150

Bedienungs- und Wartungshandbuch Chronos, Zeus, Ercole e Ermes
S.150
Rev.1 12/12/2019
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003006.idw
91003006
Montering af brændkammerbeklædning
04-12-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003005.idw
91003005
Montering af brændkammerbeklædning
04-12-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A
D
E
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003004.idw
91003004
Montering af nederste røgvenderplade
19-10-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A
D
E
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003004.idw
91003004
Montering af nederste røgvenderplade
19-10-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A
D
E
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003004.idw
91003004
Montering af nederste røgvenderplade
19-10-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A
D
E
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003004.idw
91003004
Montering af nederste røgvenderplade
19-10-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A

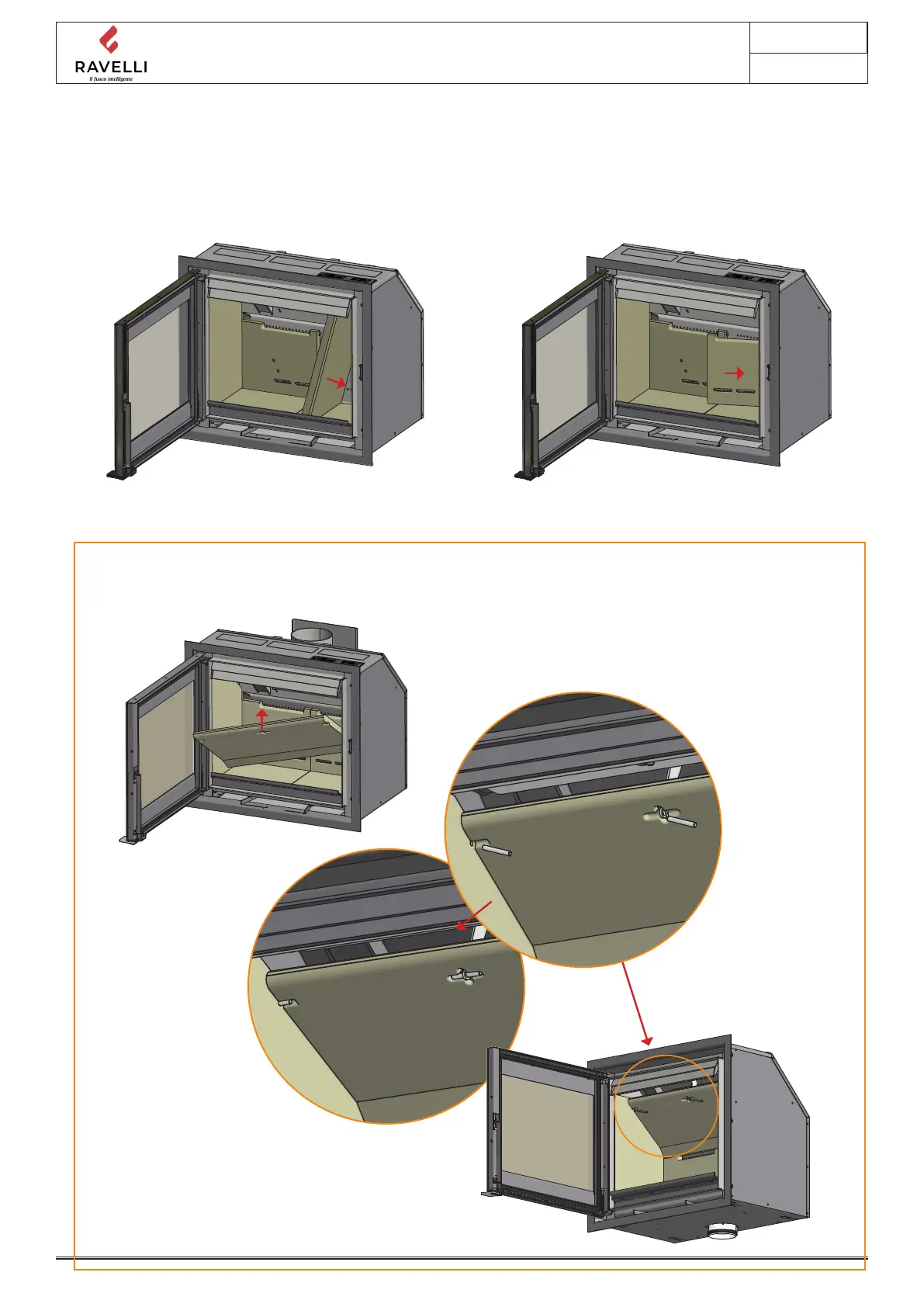

Die rechte Brennkammerplatte montieren Die rechte Rückplatte montieren. Die hinteren
Brennkammerplatten müssen so montiert werden, dass
die Ö󰀨nungen in den Platten exakt über den Tertiärö󰀨-
nungen des Einsatzes sitzen
Die untere Rauchumlenkplatte montieren. Die Rauchumlenkplatte muss von den Rückplatten gestützt werden.
Die Stifte montieren und die Rauchumlenkplatte einsetzen
Montage der Brennkammerplatten
