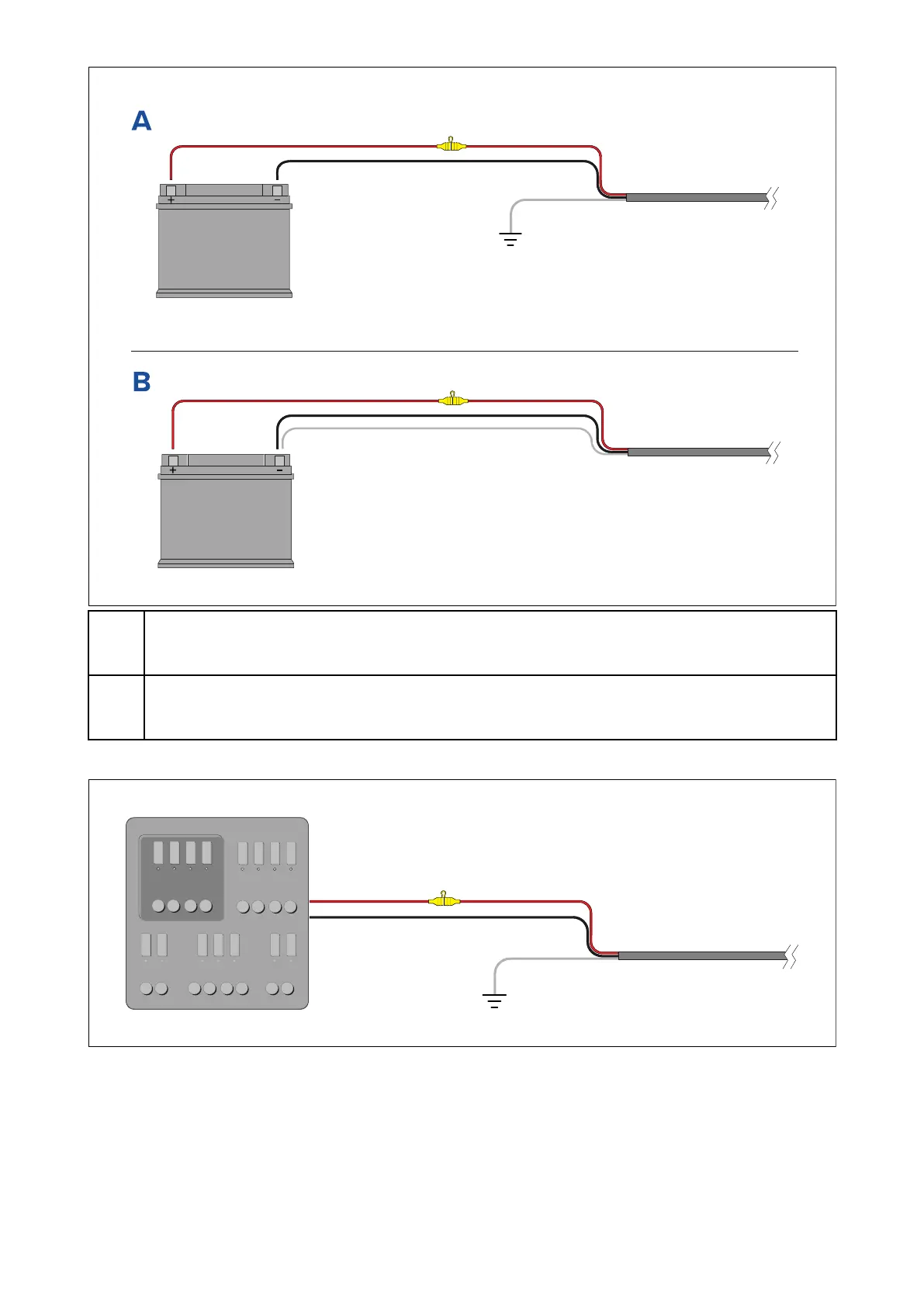

バッテリー接続シナリオA：共通のRFアースポイントがある船舶に適しています。このシナリオでは、製品
が別のRFグラウンド（ドレイン）接続を必要とする場合、船舶の共通グラウンドポイントに接続する必要が
あります。
B
バッテリー接続シナリオB：共通アースポイントのない船舶に適しています。この場合、RFアース（ドレイ
ン）接続が必要な製品は、バッテリーのマイナス端子に直接接続してください。
実装 - 配電盤への接続
- あるいは、本機の電源接続は、本船の配電盤の適切なブレーカーまたはスイッチ、あるいは工場で取り付けた配電ポイ
ントに接続することもできる。
- 配電ポイントは、船舶の一次電源から8AWG（8.36mm2）ケーブルで供給する必要がある。
- また、本機には別途RFグラウンド（ドレイン）の接続が必要です： 接地 - 専用ドレイン線が必要」を参照。
- すべての機器は、適切な定格のサーマルブレーカーまたはヒューズに個別に配線し、適切な回路保護が施されているこ
とが理想的です。これが不可能で1つ以上の機器がブレーカを共有している場合は、各電源回路に個別のインライン
ヒューズを使用して必要な保護を提供します。
