3.取り付けトレイをライザーの上に置きます。
4.付属の固定具（3x）を使用して、取り付けトレイをライザーに固定します。
5.マウントトレイの上側にある溝に大きなシーリングリングを入れます。
6.SeaTalkng ®ケーブルをライザーとマウンティングトレイに通します。ユニットの下側にあるケーブルコネク
ターにプラグを差し込み、ロッキングカラーを時計回りに2クリック回して固定します。
注：ライザーにケーブルを収納する十分なスペースがなく、SeaTalkng ®スパーケーブルをユニットに差し込むこと
ができない場合は、直角エルボーコネクター（A06081）付きのスパーケーブル、または直角エルボーアダプター
（A06077）を入手する必要があります。
7. ユニットをマウンティングトレイに挿入し、マウンティングトレイのタブがユニットの縁の溝にはまるようにします。
Important:
ユニットは、LEDの「矢印」が船舶の縦軸（中心線）と平行になるように取り付けられ、船首を向いていなけれ
ばならない。

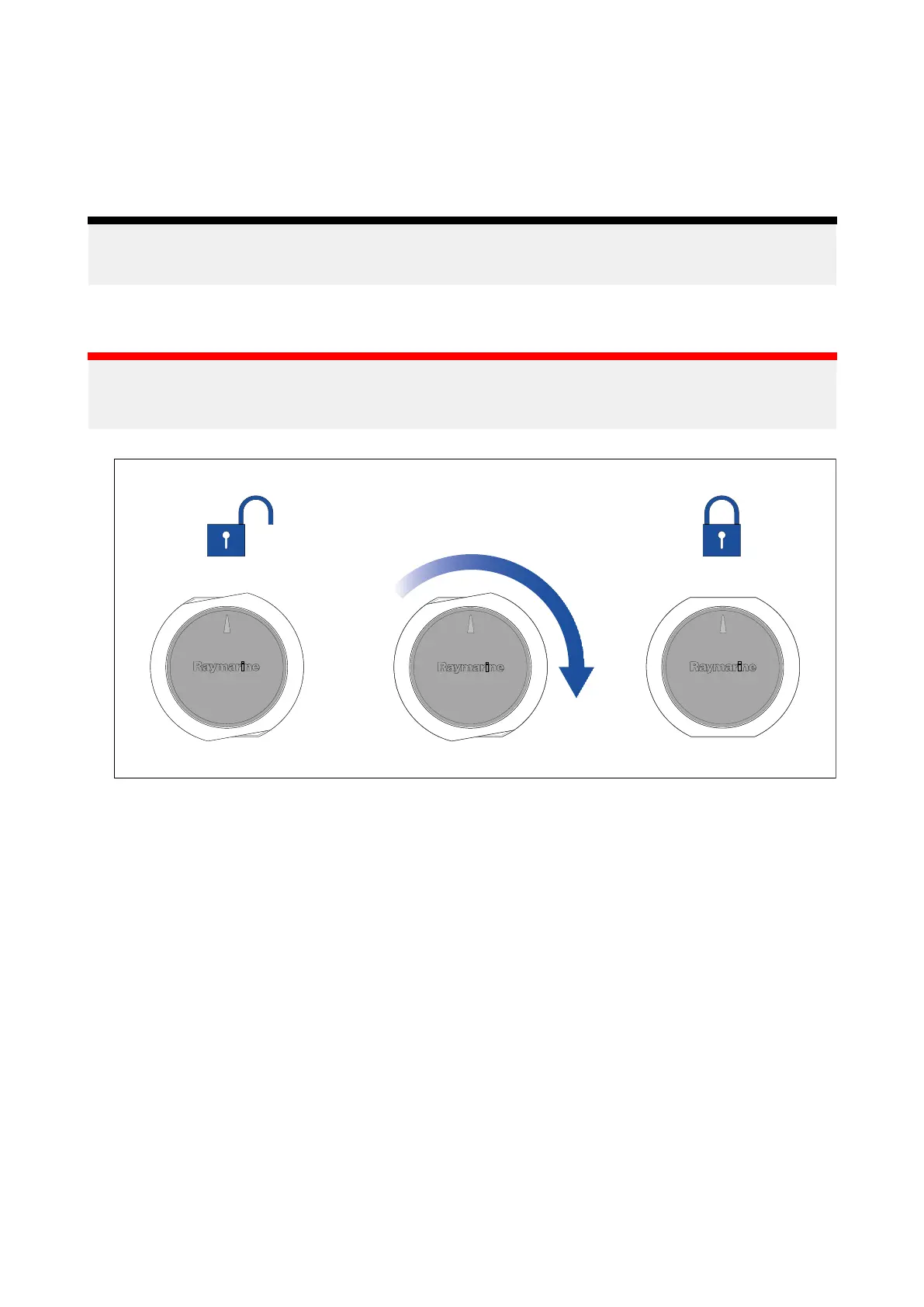

8. 取付トリムをユニットの上に少しオフセットして置き、取付 トリムを時計回りに回して所定の位置にロックします。
Installation49
