RCF AM 2080 User Manual

32
fraNçaIS

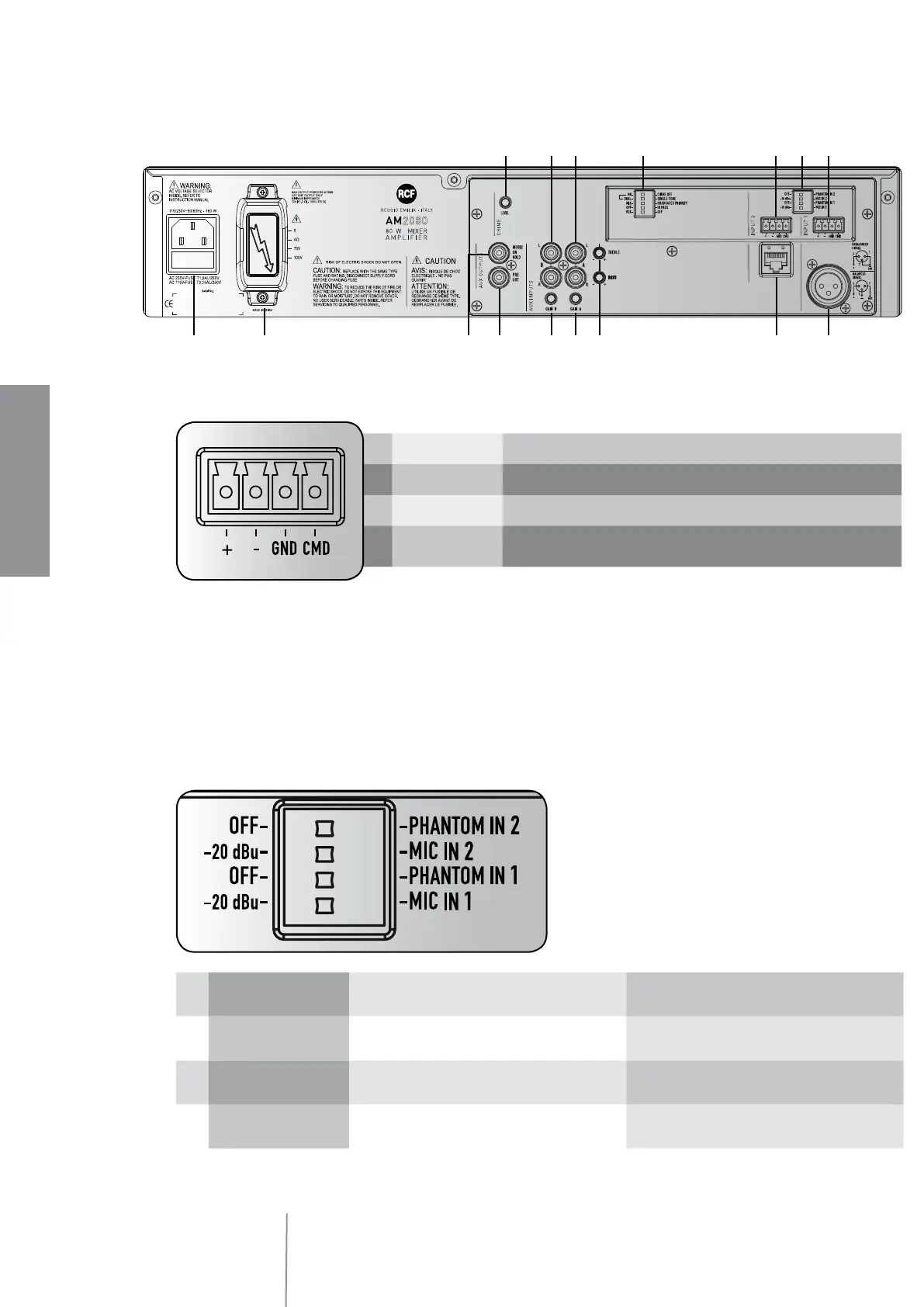

PANNEAU ARRIÈRE
9 Entrée audio symétrique du canal 1 (connecteur amovible):
IMPORTANT: il faut relier la broche CMD à la masse du connecteur amovible correspondant ou utiliser la
fonction VOX pour ouvrir l’entrée audio 1 (même lorsque le signal audio est relié au connecteur XLR).
P Entrée audio symétrique du canal 2 (connecteur amovible).
Voir 9 (entrée audio symétrique du canal 1) pour la connexion.
IMPORTANT: il faut relier la broche CMD à la masse du connecteur amovible correspondant ou utiliser la
commande de priorité du port RJ45 pour ouvrir l’entrée audio 1.
{ Réglage de l’entrée audio MICRO/LIGNE (canaux 1 et 2) par le biais de 4 sélecteurs DIP:
1
+ Point chaud de l’entrée audio
2
- Point froid de l’entrée audio
3
GND Masse
4
CMD
Commande : entrée activée / accès prioritaire quand
connecté à la masse
1
OFF – PHANTOM
(IN 2)
OFF: l’alimentation fantôme de l’entrée du
canal2 est éteinte.
PHANTOM 2: l’alimentation fantôme de
l’entrée du canal2 est allumée.
2
-20 dBu – MIC
(IN 2)
-20 dBu: la sensibilité d’entrée du canal2
est réglée sur le niveau LIGNE (-20dBu).
MIC 2: la sensibilité d’entrée du canal2 est
réglée sur le niveau MICRO.
3
OFF – PHANTOM
(IN 1)
OFF: l’alimentation fantôme de l’entrée du
canal1 est éteinte.
PHANTOM 1: l’alimentation fantôme de
l’entrée du canal1 est allumée.
4
-20 dBu – MIC
(IN 1)
-20 dBu: la sensibilité d’entrée du canal1
est réglée sur le niveau LIGNE (-20dBu).
MIC 1: la sensibilité d’entrée du canal1 est
réglée sur le niveau MICRO.
] [ i u w q }
O{Po
y
t
r
ep
