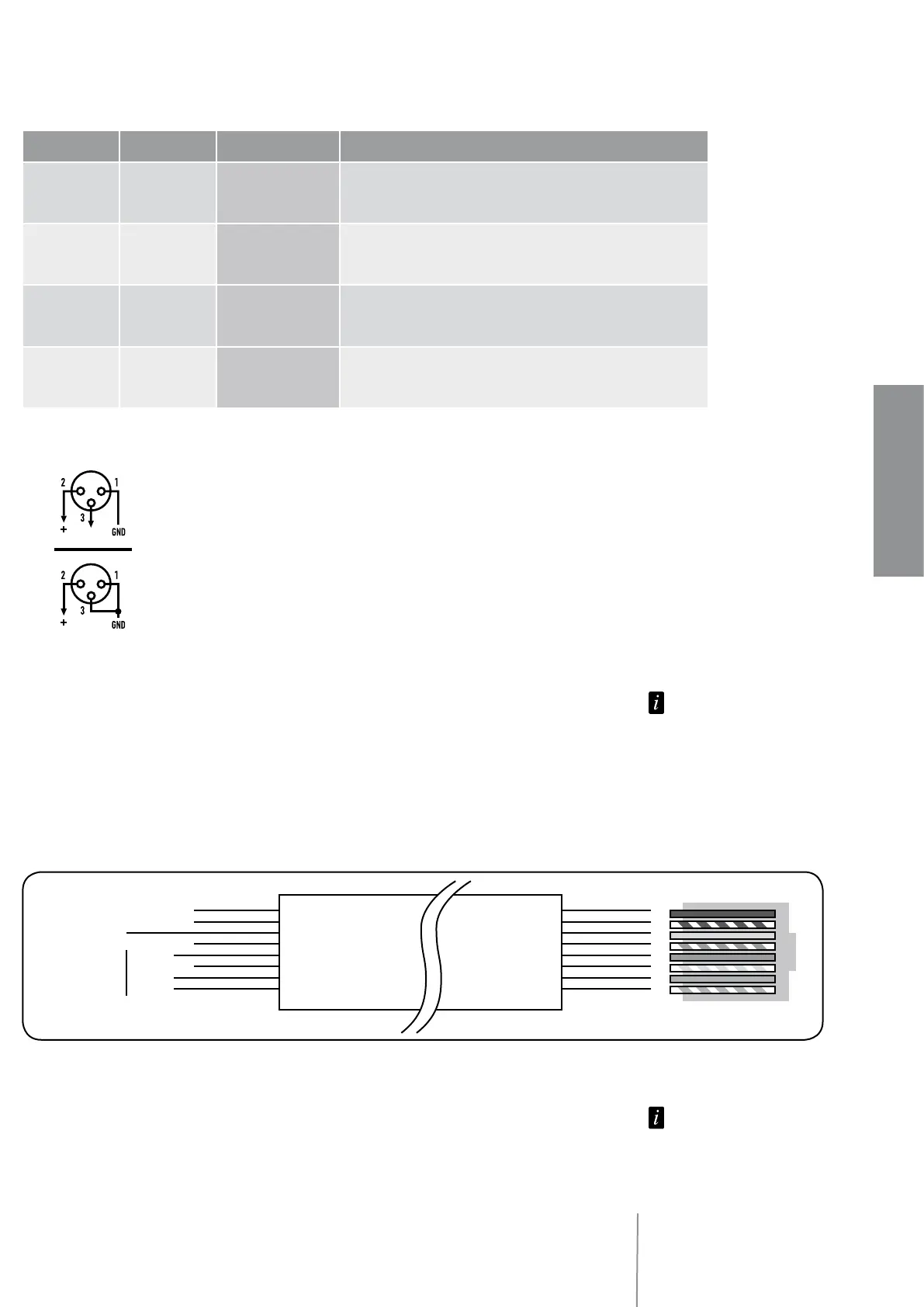

Exemples de réglages des sélecteurs DIP:
} Entrée XLR du canal1:
CONNEXION SYMÉTRIQUE + Point chaud
– Point froid
GND Masse
CONNEXION ASYMÉTRIQUE
IMPORTANT: il faut relier la broche CMD à la masse du connecteur amovible correspondant ou utiliser la
fonction VOX pour ouvrir l’entrée audio 1.
N’utilisez JAMAIS de liaison asymétrique lorsque l’alimentation fantôme est allumée.
q Entrée audio symétrique du canal 2 sur port RJ45.
(par exemple, pour la connexion d’un microphone d’annonce BM3001).
Note: lorsqu’un microphone d’annonce BM3001 est connecté, les sélecteurs DIP 1 et 2 doivent
être en mode «LIGNE avec ALIMENTATION FANTÔME» (voir 11).
Le microphone d’annonce BM3001 doit être réglé sur «LOCAL».
Câble avec connecteur RJ45:
IMPORTANT: il faut utiliser la commande de priorité du port RJ45 pour ouvrir l’entrée audio 2. (par exemple,
grâce au bouton poussoir du microphone d’annonce BM3001).
Bien que chaque entrée micro/ligne possède deux connecteurs, on ne peut pas les utiliser pour
mixer deux signaux différents; autrement dit, on ne peut connecter qu’une seule source audio à la
fois.
DIP 1/3 DIP 2/4 MODE UTILISATION (EXEMPLES)
OFF – 20 dBu LIGNE Source audio ayant un niveau de sortie de -20dB
OFF MIC MICRO Microphones dynamiques
PHANTOM – 20 dBu
LIGNE avec
ALIMENTATION
FANTÔME
Microphone d’annonce BM3001
PHANTOM MIC
MICRO avec
ALIMENTATION
FANTÔME
Microphones à électret
Vert
Bleu
Orange
Orange/blanc
Masse
+
–
Commandede
priorité (sur masse)
Signal
audio
Marron
Marron/blanc
Vert
Bleu/blanc
Bleu
Vert/blanc
Orange
Orange/blanc
1 2 3 4 5 6 7 8
RJ
