RCF DP 4 - Page 16

16
ITALIANO
VERDE
GIALLO
0
BLU
BLU
100 V
100 V - 10 W
100 V - 5 W
0
0
DIFFUSORE IMPOSTATO A 10 W
DIFFUSORE IMPOSTATO A 5 W

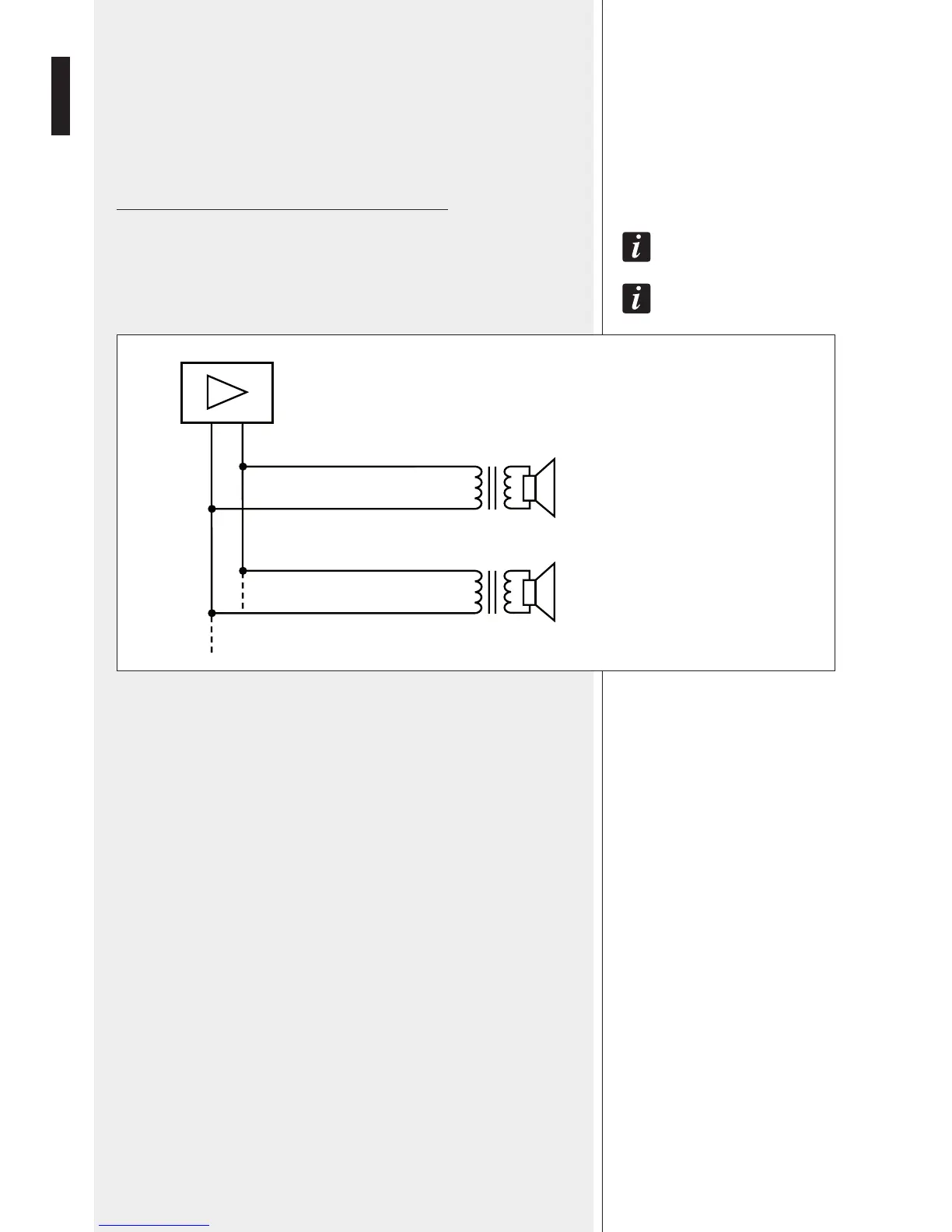

LINEA A TENSIONE COSTANTE 100 V:
Collegare il conduttore BLU del diffusore alla linea che fa capo a quello
dell’amplificatore contrassegnato con “0”, “b” oppure “COM”.
Scegliere uno dei due conduttori (a seconda della potenza selezionata)
tra GIALLO (10 W) o VERDE (5 W) alla linea 100 V proveniente
dall’amplificatore (morsetto contrassegnato con “100 V” o “a”).
isolare i Due coNDuttori NoN utilizzati per il collegameNto.
Nota: uN eVeNtuale collegameNto aD uN liNea 70 V (aNziché 100 V), comporta il
DimezzameNto Della poteNza selezioNata (5 / 2,5 w).
Nota: NoN collegare la liNea 100 V al filo rosso Del Diffusore.
COLLEGAMENTO A BASSA IMPEDENZA:
Collegare il conduttore BLU del diffusore all’uscita “–” dell’amplificatore.
Collegare il conduttore ROSSO del diffusore all’uscita “+” dell’amplificatore.
LINEA A TENSIONE
COSTANTE 100 V
COLLEGAMENTO
A BASSA IMPEDENZA
