14
ITALIANO

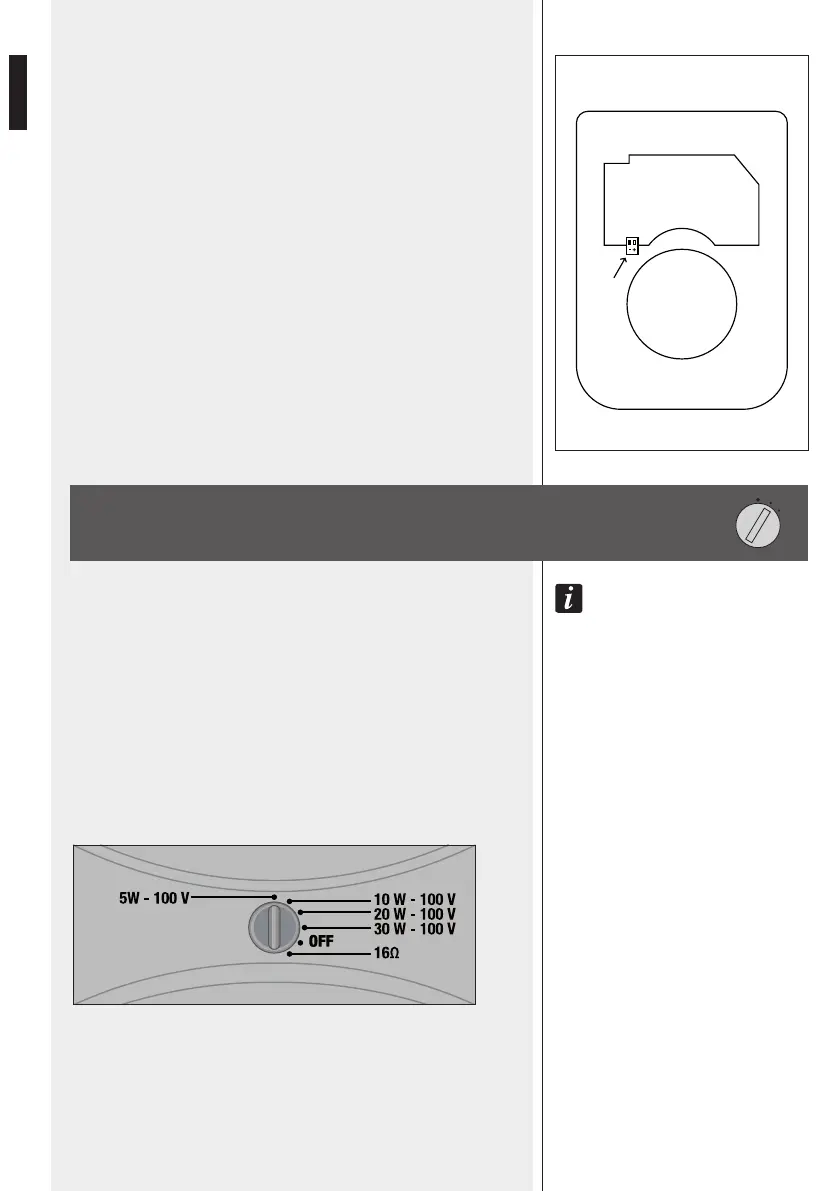

SELETTORE DELLA POTENZA
Il connettore d’ingresso è sul circuito stampato dove si trova il trasformatore.
Collegare il conduttore positivo della linea (che fa capo all’uscita
dell’amplificatore solitamente contrassegnata con “100 V”, “+” oppure “a”)
al morsetto “+” del diffusore; collegare il conduttore negativo della linea (che
fa capo all’uscita dell’amplificatore solitamente contrassegnata con “0”, “-”,
“COM” oppure “b”) al morsetto “-” del diffusore.
Fig. 1
NOTE:
uTilizzarE uN cacciaviTE pEr EffETTuarE l’impOSTaziONE;
SE il SElETTOrE è Su Off, il diffuSOrE è SpENTO.
a. LINEE A TENSIONE COSTANTE 100 V (OPPURE 70 V)
Posizionare il selettore sul valore desiderato di potenza
(riferito alla tensione 100 V) tra 5 – 10 – 20 – 30 W.
Se la linea è 70 V (anziché 100 V), la potenza erogata è dimezzata
(2,5 – 5 – 10 – 15 W).
b. COLLEGAMENTO A BASSA IMPEDENZA
Posizionare il selettore su 16 Ω .
