24
ITALIANO
ALTRE NOTE
NOTE SUI SISTEMI CON CONNESSIONE
A BASSA IMPEDENZA
- L’impedenza totale dei diffusori non deve essere inferiore a quella d’uscita
dell’amplificatore; nota: l’impedenza complessiva dei diffusori uguale a
quella d’uscita dell’amplificatore permette l’erogazione della massima
potenza (mentre un’impedenza superiore comporta una riduzione della
potenza erogata).
- La somma delle potenze dei diffusori deve essere adeguata alla potenza
massima erogabile dall’amplificatore.
- La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga
distanza può comportare l’uso di cavi con sezioni elevate).

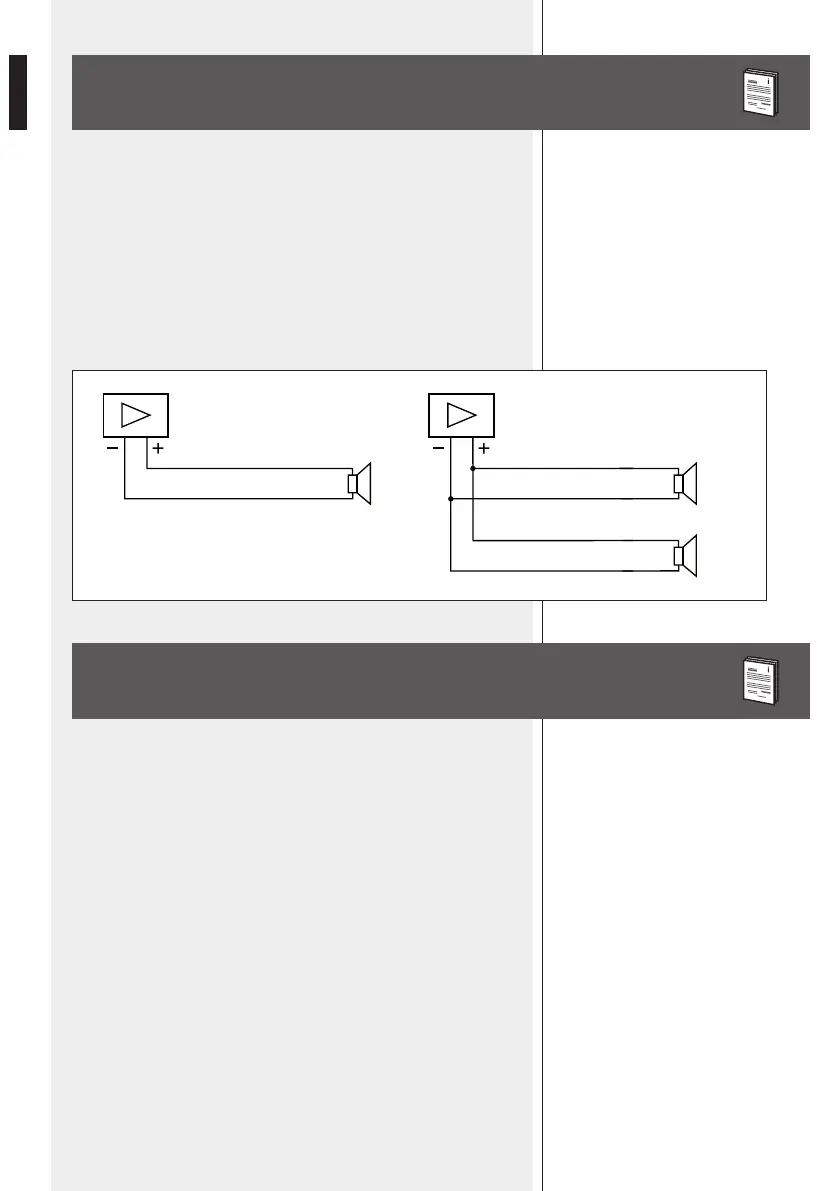

TOTAL IMPEDANCE: 16 Ω
16 Ω
TOTAL IMPEDANCE: 8 Ω
16 Ω
16 Ω
+
+
+
- Utilizzare dei cavi con conduttori aventi una sezione adeguata, considerando
la loro lunghezza e la potenza complessiva dei diffusori.
- Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e
compromettano il funzionamento del sistema, i cavi per i diffusori non
devono essere canalizzati assieme ai conduttori dell’energia elettrica, ai
cavi microfonici od altre linee.
- Per minimizzare gli effetti induttivi (ronzii) dovuti all’accoppiamento con
campi elettromagnetici circostanti, utilizzare cavi con conduttori intrecciati.
- Non porre il selettore nella posizione 16 Ω quando il diffusore è collegato
ad una linea a tensione costante (100 – 70 V).
TIPO
ALTOPARLANTI
FREQUENZA DI CROSSOVER
ANGOLO DI COPERTURA
SENSIBILITÀ
MAX. PRESSIONE SONORA
TENSIONE D’INGRESSO
POTENZA
RISPOSTA IN FREQUENZA
CORPO
DIMENSIONI (L, H)
SPESSORE DELLA PARETE / SOFFITTO
RICHIESTO PER L’INSTALLAZIONE
PESO NETTO
COLORE
ACCESSORI
