VLZ-SERIES MODULE FD-21 (optional)
FD-21 Kalibrierung
1. Den Verstärker einschalten und den Lautstärkeregler MA-
STER auf Null drehen, damit nur der 20-kHz-Testton an
den Lautsprecherausgängen anliegt.
2. Am Anschluss HIGH IMP die Spannung des 20-kHz-Test-
tons messen und mit dem Trimmregler OSC Level
d auf
2 V~ einstellen.
3. An den Messpunkten „+ -“
c des Moduls die Spannung
des 20-kHz-Testtons kontrollieren. Mit dem Trimmregler
Sensitivity
e 2 V~ einstellen.
4. Nach der Kalibrierung den Regler MASTER wieder auf
die gewünschte Lautstärke drehen.
FD-21 Calibration
1. Switch on the amplier and turn the volume control
MASTER to zero so that only the 20 kHz test tone is
present at the speaker outputs.
2. Measure the voltage of the 20 kHz test tone at the
connection HIGH IMP and adjust it to 2 V~ with the
trimming control OSC Level
d.
3. Check the voltage of the 20 kHz test tone at the measu-
ring points “+ -”
c of the module. Adjust 2 V~ with the
trimming control Sensitivity
e.
4. After the calibration turn the control MASTER again to
the desired volume.
Line in (COM, HOT)
AMP Condition
AMP NORMAL LINE NORMAL
AMP FAULT
Relay Contact
Condition
Speaker Line
Condition
LINE OPEN or
LINE SHORT
20KHz Signal
(N.O)
20KHz No Signal
(N.C)
MUTE
IN
CN601
CN602
GND
20KHz
+24V
COM
HOT
TEST
RMS 2Vac
LINE IN
FD-21
ON OFF
OSC OUT
LEVEL
20KHz
Generator
SENSITIVITY
LEVEL
+24V
+24V
COM
N.C
B.A
20KHz
Detector
20KHz
Filter
Operating Condition of FD-21 / Betriebsbedingungen des FD-21

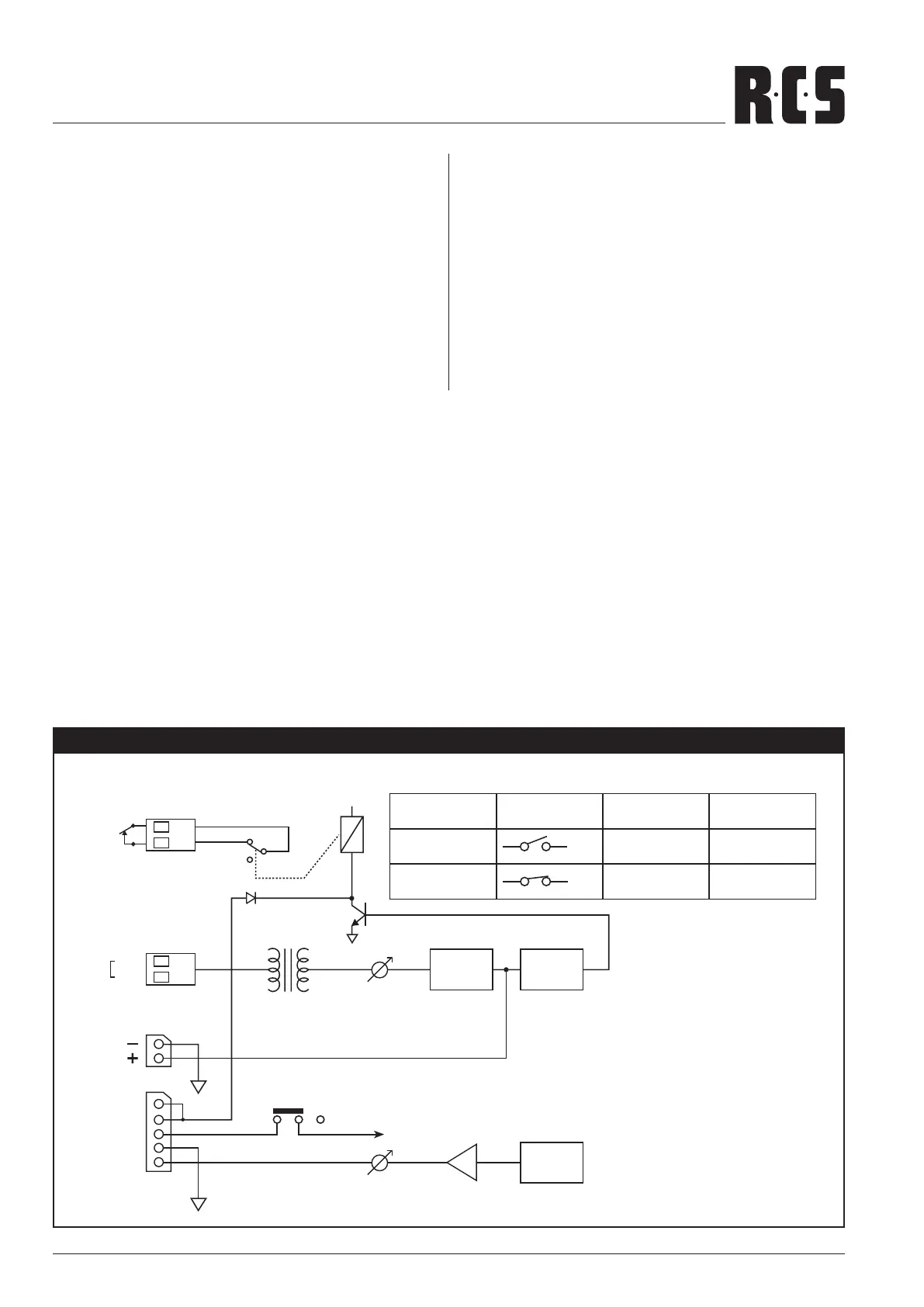

FD-21 BLOCK DIAGRAM / BLOCKSCHALTBILD DES FD-21
