RCS VLZ Series User Manual

5
MOUNTING
Amplier racking size for VLZ-series are designed for stan-
dard 19˝ rack mounting with additional left, right bracket.
Please pay close attention to the cooling requirements.
COOLING
Never block the air vents in the sides makes enough space
line 44 mm of the amplier the following is gure of air-ow.
Check inside temperature of rack system so as not to be
more than 40°C for the stable operating in any case, we re-
commend you to install cooling fan additionally on the rear
panel of rack cabinet.
MONTAGE
Die Verstärker der VLZ-Serie sind mit seitlichen Befestigung-
winkeln für den Einbau in 19˝ Gestelle geeignet. Achten sie
aber darauf die Kühlungsöffnungen nicht zu verdecken.
KÜHLUNG
Blockieren sie nie die Luftöffnungen an den Seiten (min. 44
mm Raum), um einen optimalen Kühlluftuß zu gewährlei-
sten. Falls sie die Verstärker in ein 19"-Rack einbauen und
immer mit höchster Leistung arbeiten, sollte gegebenenfalls
in das Rack ebenfalls ein entsprechender Lüfter eingebaut
werden.

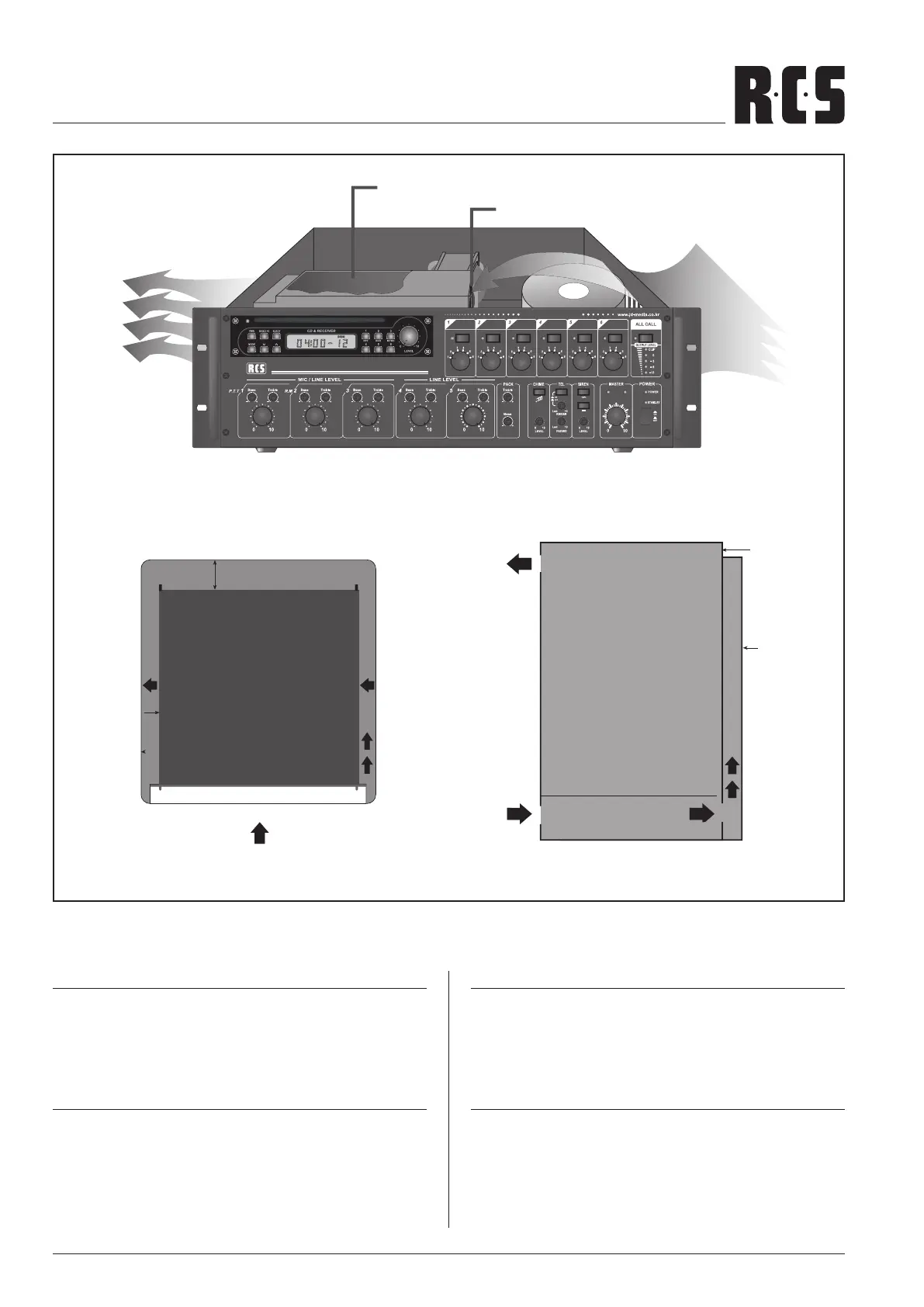

INSIDE AIRFLOW
IMPORTANT:Be sure rear of amplifier
is securely mounted to rack.
AMPLIFIER
(TOP VIEW)
4in(10cm)MIN
RACK
CABINET
NIM)mc6(ni4.2
RACK MOUNT SPACE
AIR FLOW IN RACK CABINET
AIR FLOW
EQUIPMENT
RACK
(SIDE VIEW)
BLOWER
AIR
FLOW
AIR
FLOW
BLOWER
DOOR
FRONT
OF RACK
PROTECTPROTECT FAULTFAULT
AUTOMATIC VARIABLE SPEED FAN
VLZ-6480
A.T.T 6 Zone Mixing Amplifier
SPEAKER ZONES & A.T.T
HEAT-SINK
VLZ-SERIES MOUNTING & COOLING
