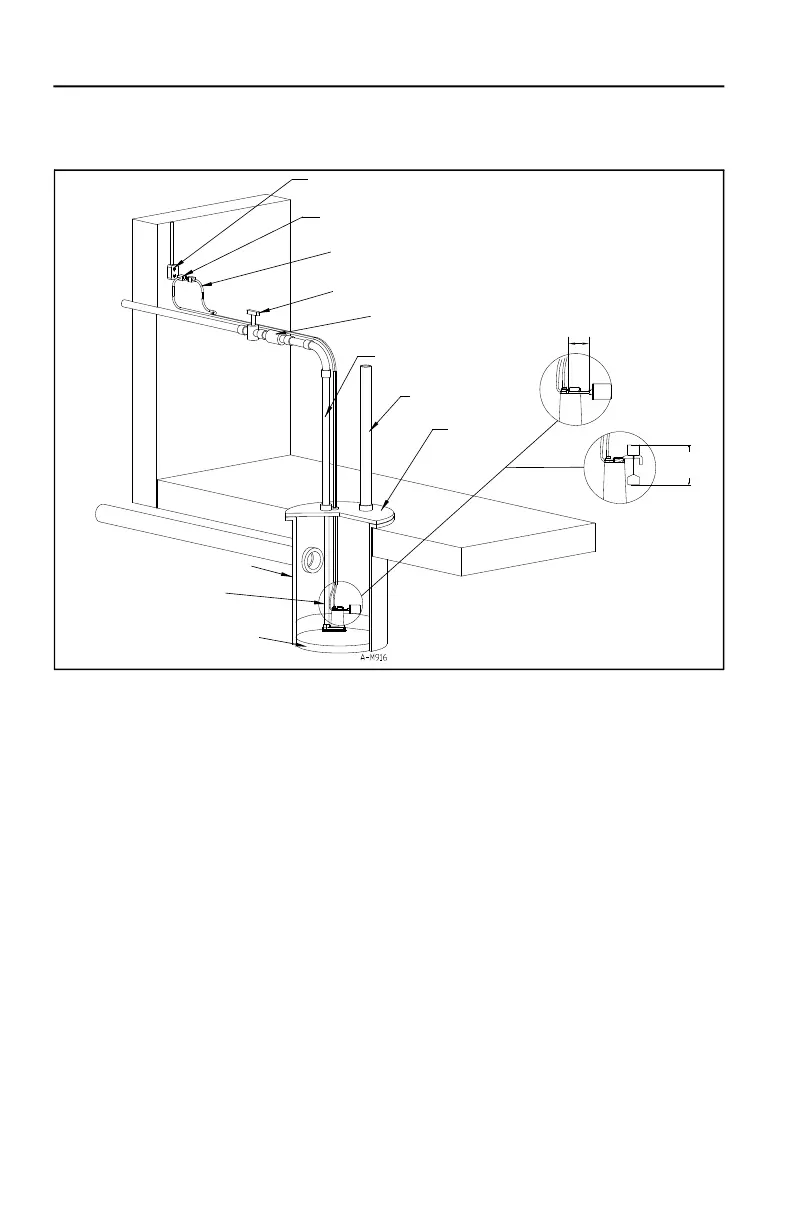

BASSIN ÉTANCHE AU GAZ PAR MINIMUM
LA POMPE DOIT ÊTRE INSTALLÉE SUR UNE SURFACE DURE.
N’INSTALLEZ JAMAIS LA POMPE SUR UNE SURFACE ARGILEUSE,
TERREUSE OU SABLEUSE.
COUVERCLE DU BASSIN
CANALISATION DE
VENTILATION DE
51 - 76 mm (2 ou 3 po)
LA CANALISATION DE REFOULEMENT
DOIT ÊTRE PLUS PETITE QUE LA SORTIE
DE POMPE.
CLAPET DE RETENUE
CLAPET DE LA VANNE
CORDON D’ALIMENTATION DE LA
POMPE
FIL D’ALIMENTATION DE L’INTERRUPTEUR À FLOTTEUR
PRISE DE COURANT DE MISE À LA TERRE À PROTECTION SÉPARÉE À UNE DISTANCE MINIMALE
DE 4 PI DU SOL
FIL DE L’INTERRUPTEUR : 89 mm (3 1/2 po)
marche : 330 mm (13 po)
arrêt : 127 mm (5 po)
INTERRUPTEUR À FLOTTEUR
VERTICAL
marche : 178 mm (7 po)
arrêt : 57 mm (2,25 po)
TROU DE DÉGAGEMENT DIAM. 4,8 mm
(3/16 po) SUR LE TUYAU D’ÉCOULEMENT
