INSTALACIONES TíPICAS
Orificio de manómetro
(1/8 pulg con rosca NPT)
Tapón de drenaje
Pozo
Sello para pozo
Tubería de ventilación
Tubería de succión
Válvula de alivio
Línea de servicio
Drenaje
Tanque
Tapón de cebado
Válvula de chequeo
en línea
Tubo
Galvanizado
1-1/4 pulg
Punto del pozo
Codo de PVC 1-1/4 pulg
Orificio de manómetro
(1/8 pulg con rosca NPT)
Tapón de drenaje
Pozo
Sello para pozo
Tubería de ventilación
Tubería de succión
Válvula de alivio
Línea de servicio
Drenaje
Tapón de cebado
Válvula de pie
Tanque
Válvula de pie
Orificio de manómetro
(1/8 pulg con rosca NPT)
Tapón de drenaje
Pozo
Sello para pozo
Tubería de ventilación
Tubería de succión
Válvula de alivio
Línea de servicio
Tanque
Tapón de cebado

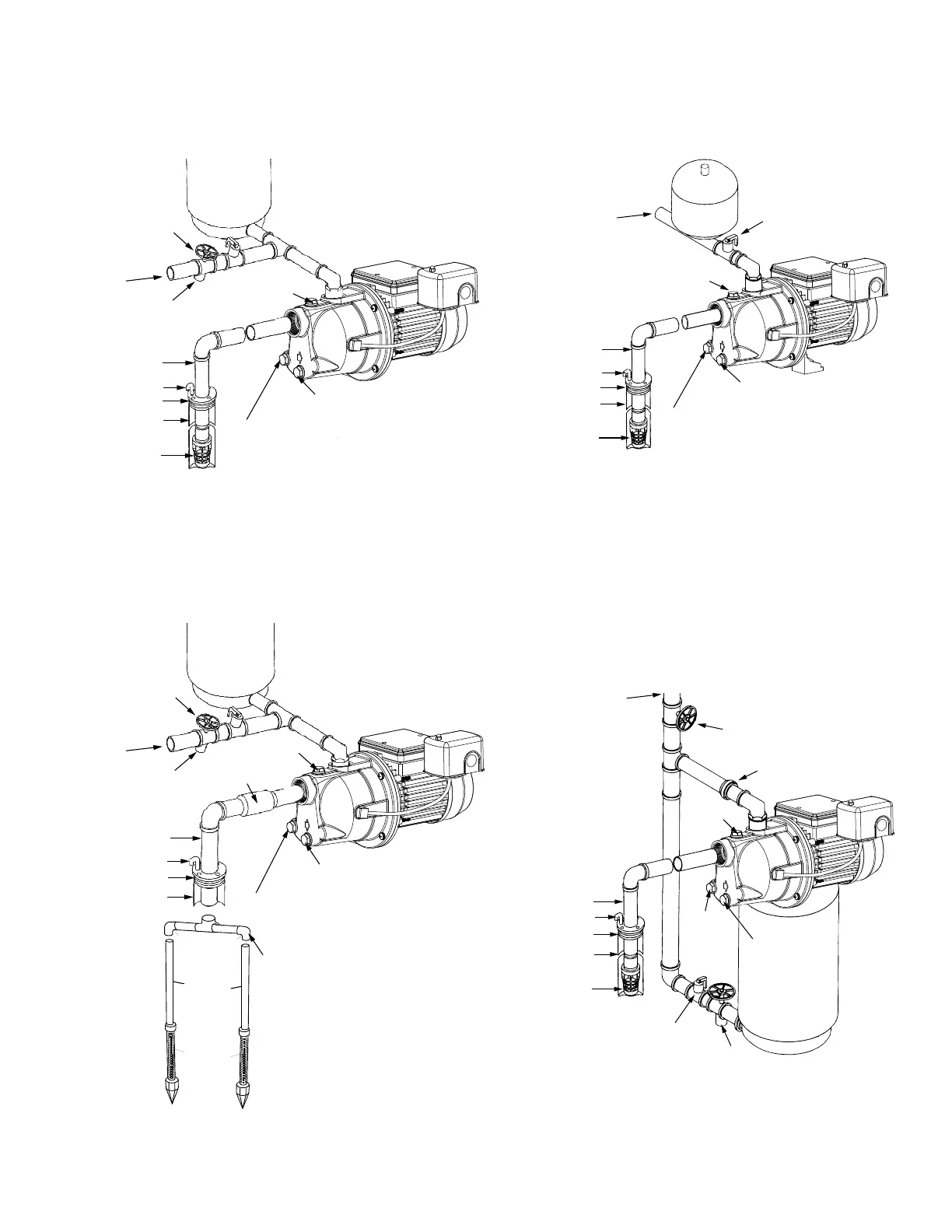

Figura 6 - POZO POCO PROFUNDO, SISTEMA MONTADO EN TANQUE
(con válvula de aspiración)
Figura 4 - POZO POCO PROFUNDO, TANQUE EN LÍNEA
(con válvula de aspiración)
Figura 3 - POZO POCO PROFUNDO
(con válvula de aspiración)
Figura 5 - POZO POCO PROFUNDO
(con válvula de retención en línea)
Válvula de apagado
Acoplamiento de empalme
(se necesitan 2)
Orificio de
manómetro
(1/8 pulg con
rosca NPT)
Tapón de drenaje
Pozo
Sello para pozo
Tubería de ventilación
Tubería de succión
Válvula de alivio
Línea de servicio
Drenaje
Tapón de cebado
Válvula de pie
Tanque
