• L’assemblage requiert la participation de deux
personnes.
• Disposez toutes les pièces dans un espace
dégagé et enlevez tout le matériel d’emballage.
Évitez de jeter le matériel d’emballage avant
d’avoir terminé toutes les étapes de l’assemblage.
• Pour l’illustration des petites pièces, voir la page
6.
• En plus du ou des outils inclus, l’assemblage
requiert les outils suivants :
un tournevis à pointe cruciforme
un maillet en caoutchouc
Un jeu de clés peut faciliter l’assemblage. Pour
éviter d’abîmer les pièces, n’utilisez aucun outil à
commande mécanique.
ASSEMBLAGE

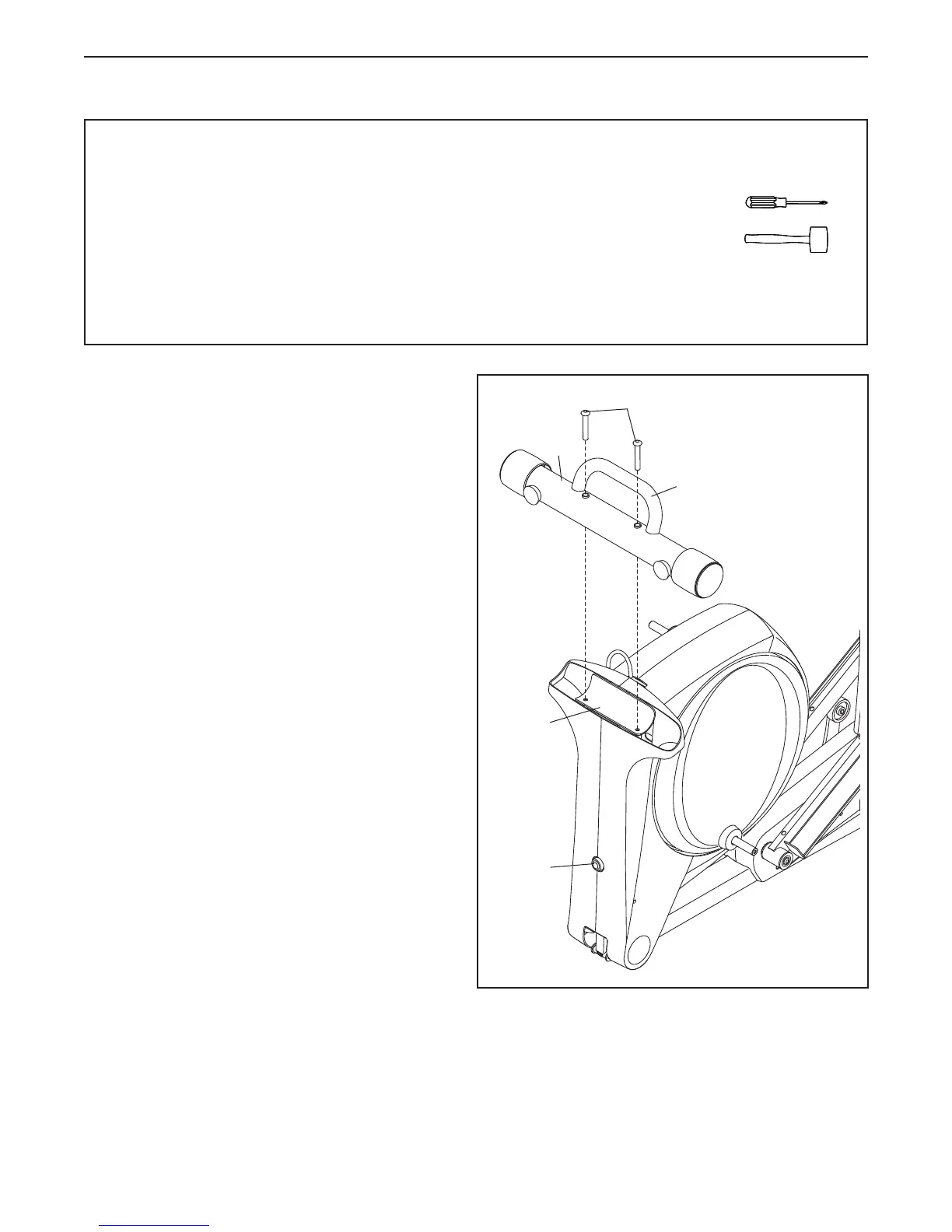

1. Orientez le Stabilisateur Arrière (4) tel qu’il est
illustré.
Fixez le Stabilisateur Arrière (4) au Cadre
Repliable (2) à l’aide de deux Vis M10 x 95mm
(100).
Ensuite, tenez la poignée du Stabilisateur Arrière
(4), pressez le Bouton du Loquet (67) et abais-
sez le Stabilisateur Arrière et le Cadre Repliable
(2) jusqu’au sol.
4
1
100
Poignée
2
67
