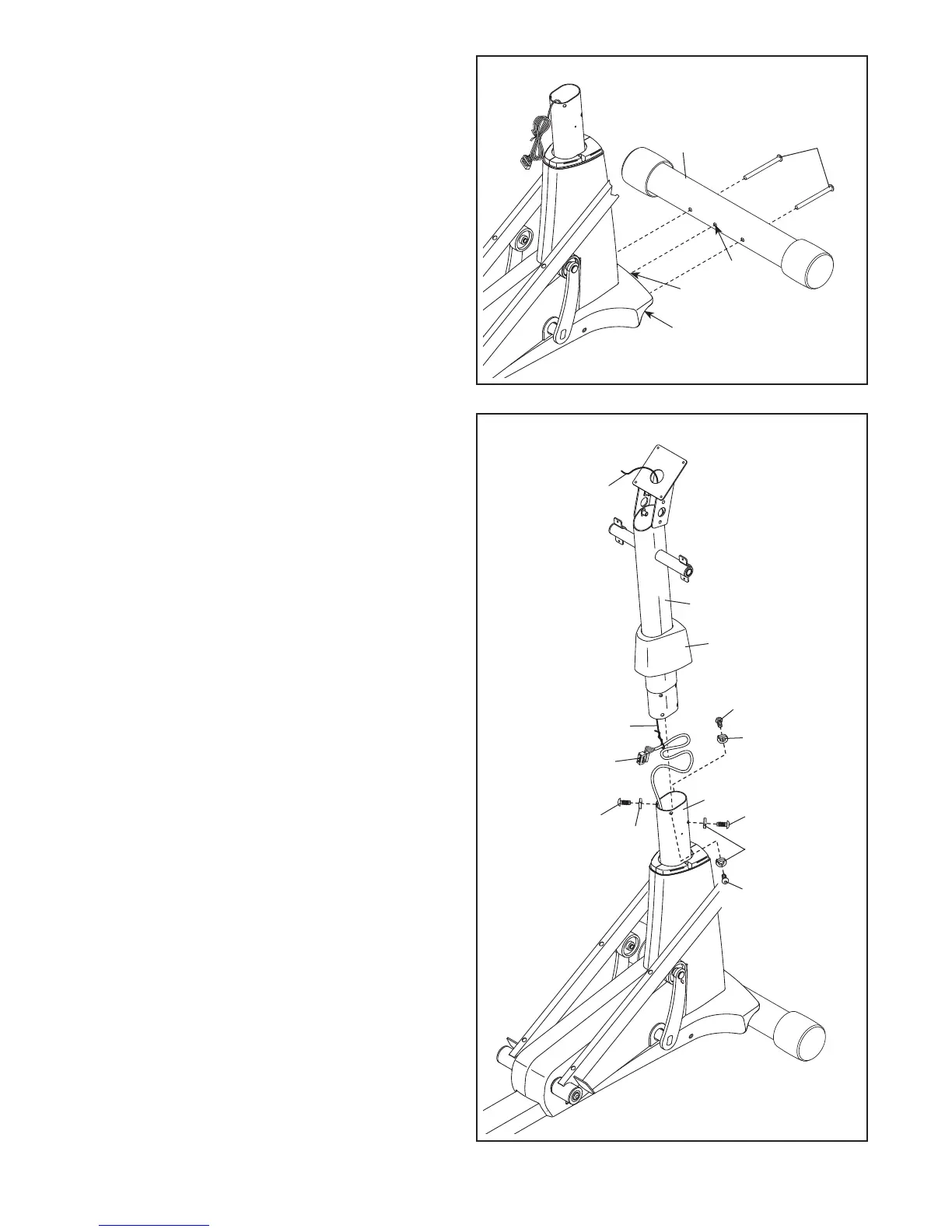

2. Orientez le Stabilisateur Avant (3) de sorte que
l’orifice indiqué se situe face à la goupille du
Cadre Principal (1).
Pendant qu’une autre personne soulève la
partie avant du Cadre Principal (1), fixez le
Stabilisateur Avant (3) à l’aide de deux Vis M10 x
95mm (100).
2
3
1
100
Orifice
Goupille
3. Identifiez le Montant (5) et le Couvercle
Supérieur (27) et orientez-les tel qu’il est illustré.
Glissez le Couvercle Supérieur (27) vers le haut
sur le Montant (5).
Ensuite, demandez à une personne de tenir le
Montant (5) et le Couvercle Supérieur (27) près
du Cadre Principal (1).
Localisez l’attache-fil dans le Montant (5).
Reliez l’extrémité inférieure de l’attache-fil au Fil
Principal (60). Ensuite, tirez l’extrémité supéri-
eure de l’attache-fil pour que le Groupement de
Fils passe dans toute la longueur du Montant.
Conseil : pour éviter que le Fil Principal (60)
chute à l’intérieur du Montant (5), reliez fer-
mement le Fil à l’attache-fil.
Conseil : évitez de coincer le Fil Principal
(60). Enfoncez le Montant (5) dans le Cadre
Principal (1).
Fixez le Montant (5) à l’aide de quatre Vis M8 x
16mm (102) et quatre Rondelles Fendues M8
(103) ; ne serrez pas les Vis à ce moment.
Vous devrez serrer les Vis à la fin de l’étape
10.
3
5
Attache-Fil
Attache-Fil
27
60
102
102
102
102
103
103
103
1
Éviter de coincer le
Fil Principal (60)
