8
5
4

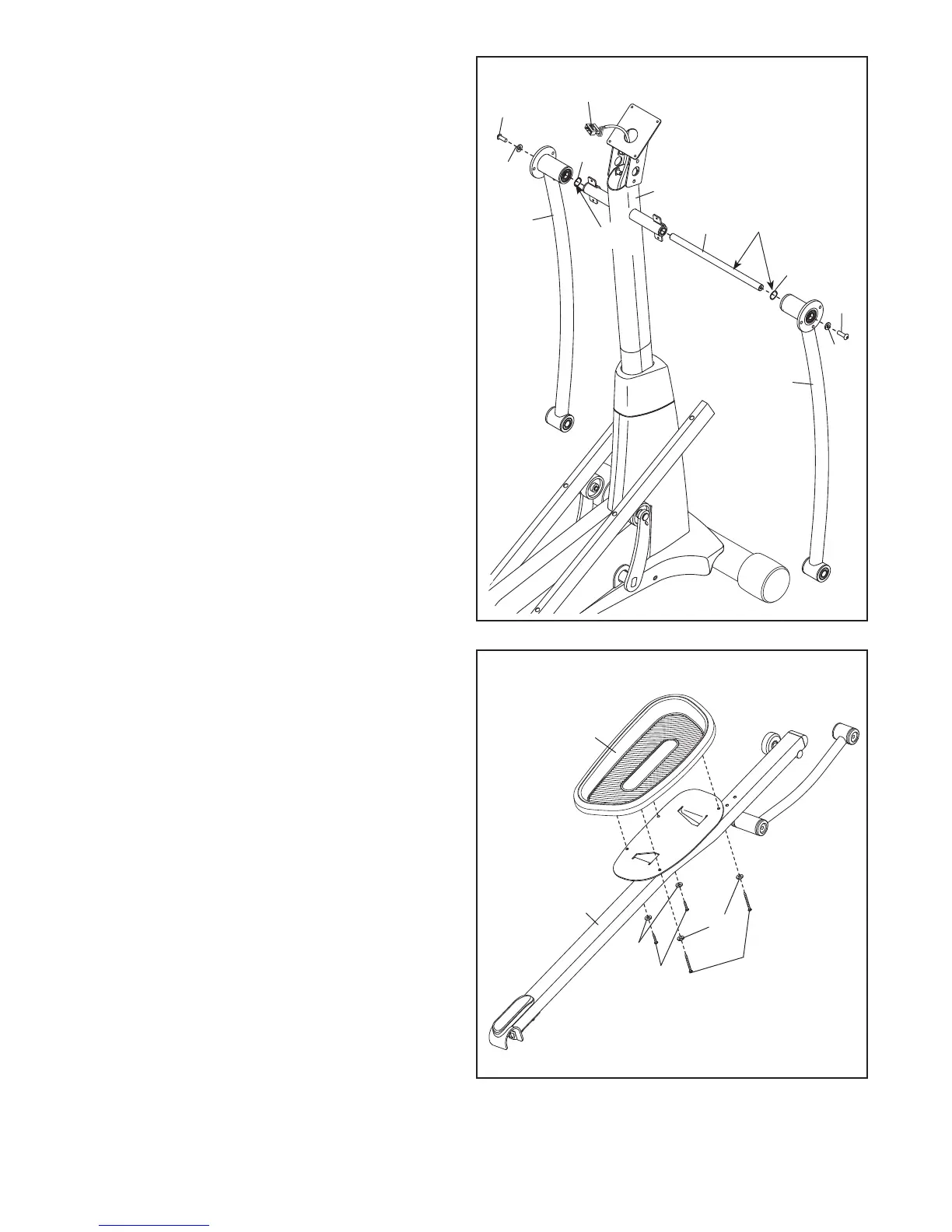

4. En utilisant un petit sac en plastique pour éviter
de salir vos doigts, appliquez une couche de la
graisse incluse sur l’Axe du Montant (48) et sur
deux Rondelles Ondulées (118).
Enfoncez l’Axe du Pivot (48) dans le Montant (5),
puis centrez-le. Glissez une Rondelle Ondulée
(118) sur chaque côté de l’Axe du Montant.
Identifiez les Jambes PSC Droite et Gauche
(6, 7), marquées respectivement d’autocollants
indiquant « Right » et « Left » (L ou Left indique
gauche ; R ou Right indique droite), puis orien-
tez-les tel qu’il est illustré.
Glissez les Jambes PSC Droite et Gauche (6, 7)
sur les côtés droit et gauche de l’Axe du Montant
(48).
Serrez une Vis M8 x 16mm (102) et une
Rondelle M8 (95) sur chaque extrémité de l’Axe
du Montant (48) en même temps.
Graisser
Graisser
95
5
7
102
95
102
118
48
60
6
118
5. Identifiez la Pédale Droite (14) et le Bras Droit
de la Pédale (12), sur lesquels se trouvent des
autocollants avec le mot « Right » (L ou Left
indique gauche ; R ou Right indique droite) et
orientez-les comme sur le schéma.
Attachez la Pédale Droite (14) sur le Bras de
la Pédale Droite (12) à l’aide de deux Vis M6
x 13mm (111) et deux Rondelles M6 (112) ; ne
serrez pas encore les Vis.
Ensuite, vissez deux Vis M6 x 50mm (62) avec
deux Rondelles M6 (112) dans le Bras de la
Pédale Droite (12) et la Pédale Droite (14).
Ensuite, serrez les deux Vis M6 x 13mm (111).
Attachez la Pédale Gauche (non illustrée) sur
le Bras de la Pédale Gauche (non illustré) de
la même manière.
14
12
111
112
112
62
