9
7a

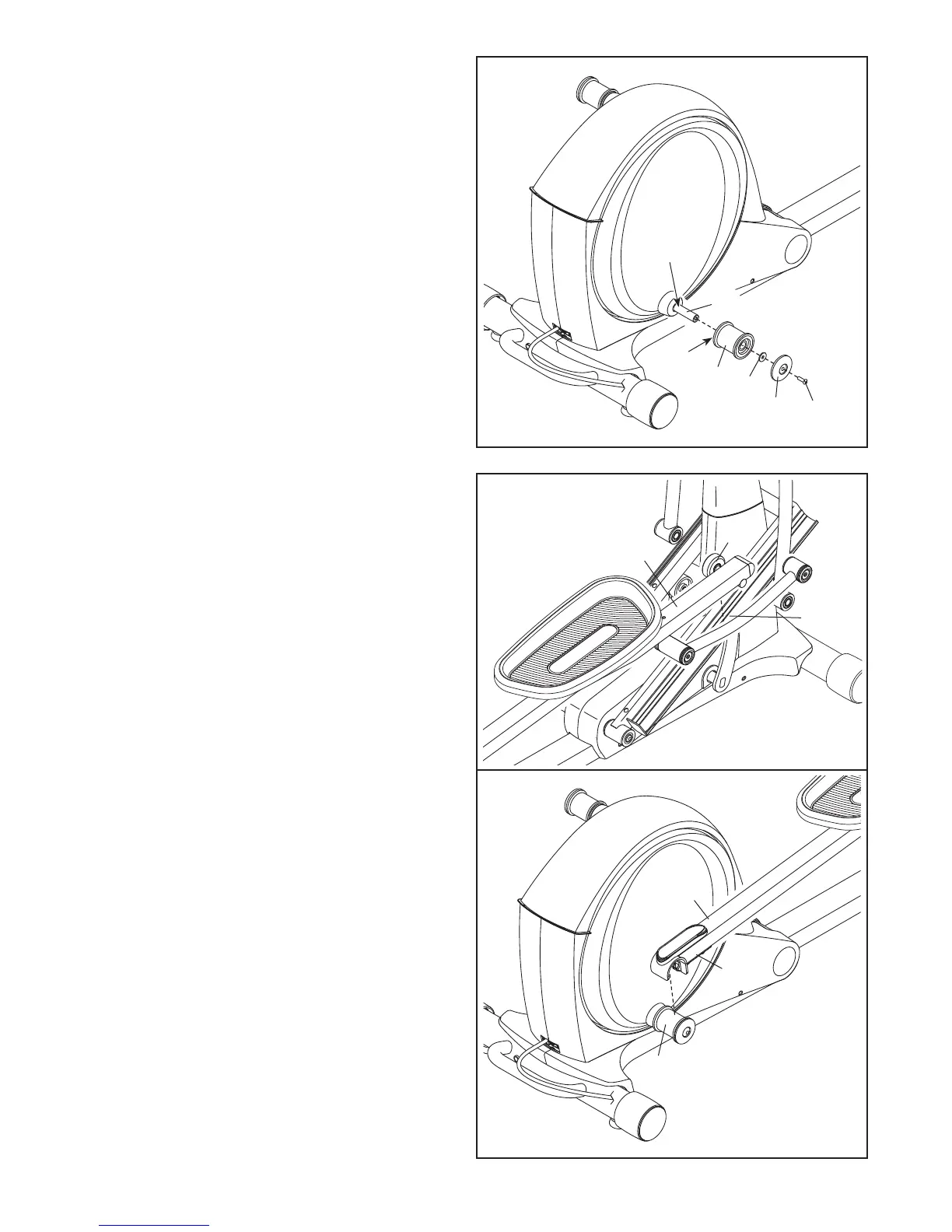

7. Voir le schéma 7a. Localisez le Rouleau du
Bras de la Pédale (32) du Bras de la Pédale
Droite (12).
Posez le Rouleau du Bras de la Pédale (32) sur
le côté droit de la Rampe (130).
Référez-vous au schéma 7b. Tirez le Loquet
(50) du Bras de la Pédale Droite (12) vers le
haut.
Pressez le Bras de la Pédale Droite (12) sur
le Manchon du Bras de la Pédale (46) droit.
Veillez à ce que le Bras de la Pédale Droite
s’emboîte en place.
Répétez cette étape de l’autre côté de
l’elliptique.
32
12
130
6. Graissez l’axe du Bras du Pédalier (39) droit.
Orientez un Manchon du Bras de la Pédale (46)
de sorte à situer le côté plat face à l’elliptique.
Glissez le Manchon du Bras de la Pédale sur
l’axe du Bras du Pédalier (39) droit.
Fixez le Manchon du Bras de la Pédale (46) à
l’aide d’une Vis M8 x 25mm (121), d’une Grande
Capsule de l’Axe (113) et d’une Rondelle M8
(95). Conseil : évitez d’endommager la
Grande Capsule de l’Axe en resserrant la Vis.
Répétez cette étape de l’autre côté de
l’elliptique.
7b
46
12
50
6
95
113
46
Côté
Plat
Graisser
121
39
