34 SP 1; SP 2; SP 2.3; SP 2.4
SPR1; SPR 2; SPR 2.3; SPR 2.4

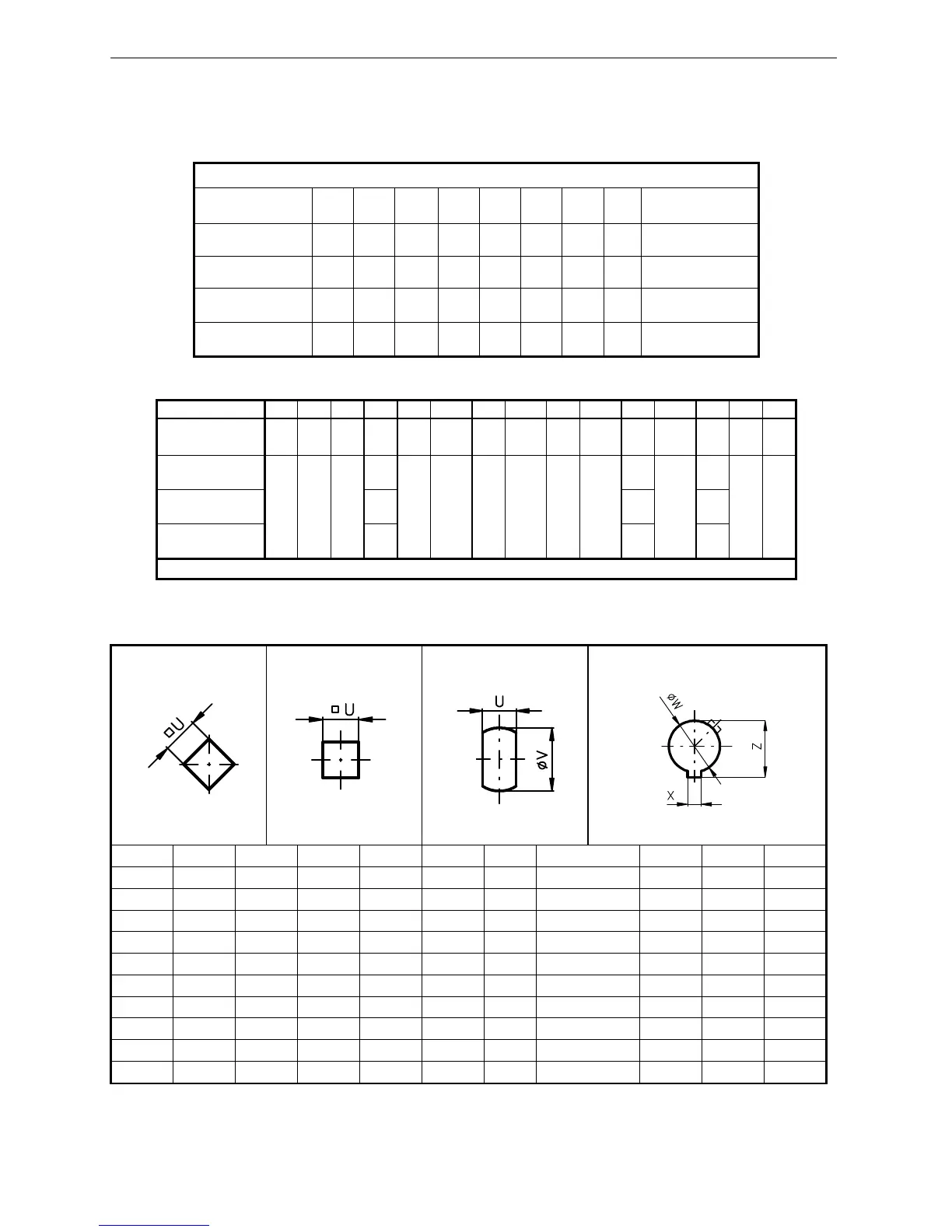

FLANGE DIMENSIONS
Typ G H R R1 S S1 T T1 Flange size
SP 1/SPR 1
40 32 16 12 70 50 M8 M6 F07/F05
SP 2/SPR 2
40 37 16 12 70 50 M8 M6 F07/F05
SP 2.3/SPR 2.3
Note: * - These dimensions are valid for versions with connector.
Coupling shapes
Shape D
Shape L Shape H Shape V
D-xx U L-xx U H-xx U V V-xx W Z X
D-14 14 L-14 14 H-14 14 22 V-20 20,0 22,5 6,0
D-17 17 L-17 17 H-11 11 18 V-22 22,0 24,5 6,0
D-22 22 L-22 22 H-8 8 13 V-32,2 32,2 35 6,5
D-27 27 L-27 27 H-17 17 25 V-17 17,0 19,5 6,0
D-11 11 L-11 11 H-13 13 19 V-28 28,0 30,9 8,0
D-16 16 L-16 16 H-22 22 32 V-42 42,0 45,1 12,0
H-16 16 22 V-45,4 45,4 48,8 10,0
H-27 27 48 V-50 50,0 53,5 14,0
H-19 19 28 V-18 18,0 20,5 6,0
H-10 10 16 V-30 30 32.5 8
