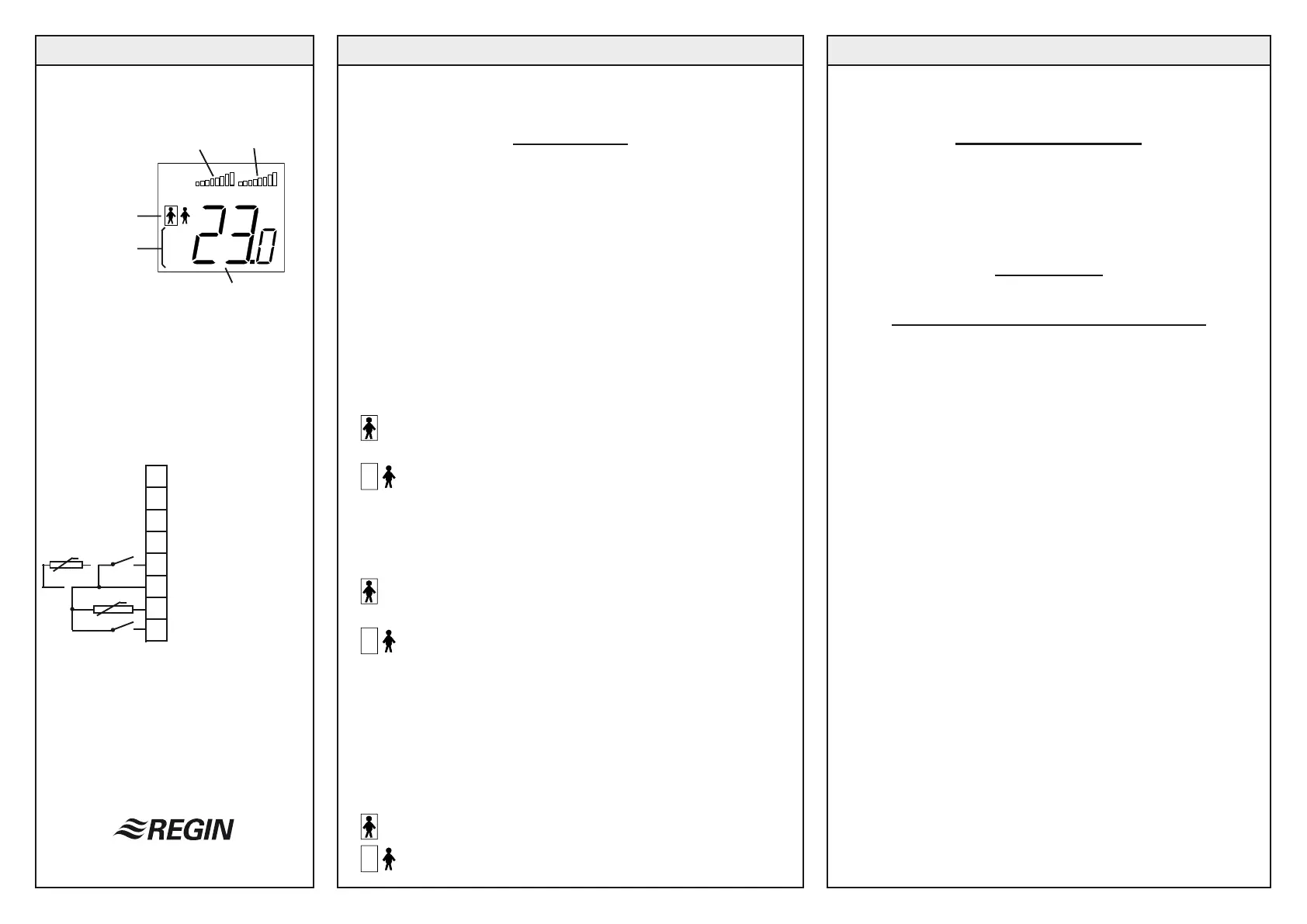

3930-D JAN 07
ALD24A1
Box 116
428 22 KÅLLERED SWEDEN
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50
Konfigurering
Alla inställningar utom omkoppling mellan intern och extern givare
görs med de fyra knapparna på fronten. För att komma åt
inställningsmenyn, håll samtidigt in båda pilknapparna. Efter
några sekunder kommer displayen att visa 00
0. Släpp då pil-
knapparna och tryck snabbt tre gånger på minusknappen.
Bläddra i menylistan med hjälp av pilknapparna. Ändra värden
med hjälp av + och - knapparna.
För att återgå till normalt driftläge, tryck kort på båda pilknapparna
samtidigt. ALD24A1 återgår dessutom automatiskt till normalt
driftläge efter ett par minuter utan knappåverkan.
Menylista (FI = Fabriksinställning)
SETP HEATING Börvärde värme. Inställningsområde 0...30°C i
0,5K steg. (FI = 21,0°C)
Om närvarofunktionen är aktiverad (se nedan) visas istället två
inställningar för värmebörvärde
SETP HEATING Börvärde värme, normaldrift. Inställnings-
område 0...30°C i 0,5K steg. (FI = 21,0°C)
SETP HEATING Börvärde värme, ekonomidrift. Inställnings-
område 0...30°C i 0,5K steg. (FI = 17,0°C)
SETP COOLING Börvärde kyla. Inställningsområde 0...30°C i
0,5K steg. (FI = 24,0°C)
Om närvarofunktionen är aktiverad (se nedan) visas istället två
inställningar för kylbörvärde
SETP COOLING Börvärde kyla, normaldrift. Inställnings-
område 0...30°C i 0,5K steg. (FI = 24,0°C)
SETP COOLING Börvärde kyla, ekonomidrift. Inställnings-
område 0...30°C i 0,5K steg. (FI = 28,0°C)
P-BAND P-band värme och kyla. Inställnings-
område 0,5...99,5K i 0,5K steg. (FI = 5,0K)
I-TIME Integreringstid. Inställningsområde 0...999
sekunder. OBS att området är 999 och inte 99,9.
OBS 0 innebär ren P-reglering. (FI = 0 sek)
CAL Ärvärdestemperaturen kan kalibreras ±3K i steg
om 0,1K. OBS. Använd med försiktighet. samtliga
enheter är fabrikskalibrerade.
Närvarofunktion. ON = aktiv, OFF = frånkopplad.
Vid aktiv funktion visas, beroende på driftläge,
endera av de två symbolerna, Man i fyrkant =
normaldrift, Man utanför fyrkant = ekonomiläge.
1
2
3
4
5
6
7
8
Matning 24 V AC
Systemnoll
Utsignal 0...10 V
Signalnoll
Change-over
Signalnoll
Extern givare
Närvarosignal
°C
HEATING
COOLING
SETP.
P-BAND
I-TIME
CAL
Menyval
Driftläge
Utstyrning
Värme Kyla
Ärvärde
INSTRUKTION INSTRUKTION
Börvärdesförskjutning
Vid normal drift kan det inprogrammerade börvärdet förskjutas
±3K i steg om 0,5K.
Tryck på + eller - knappen varvid den aktuella förskjutningen
visas. Tryck på + knappen för att höja värdet och - knappen för
att sänka det. Displayen återgår automatiskt till normalvisning
efter 3 sekunders inaktivitet.
Teknisk hjälp
Råd och hjälp på telefon: 031 - 720 02 30
EMC emission och immunitet standard
Produkten uppfyller kraven för gällande europeiska
EMC standard CENELEC EN50081-1 och EN50082 - 1
och är CE-märkt.
Alla nollor är internt hopkopplade
