3930-D JAN 07
ALD24A1
Box 116
428 22 KÅLLERED SWEDEN
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50

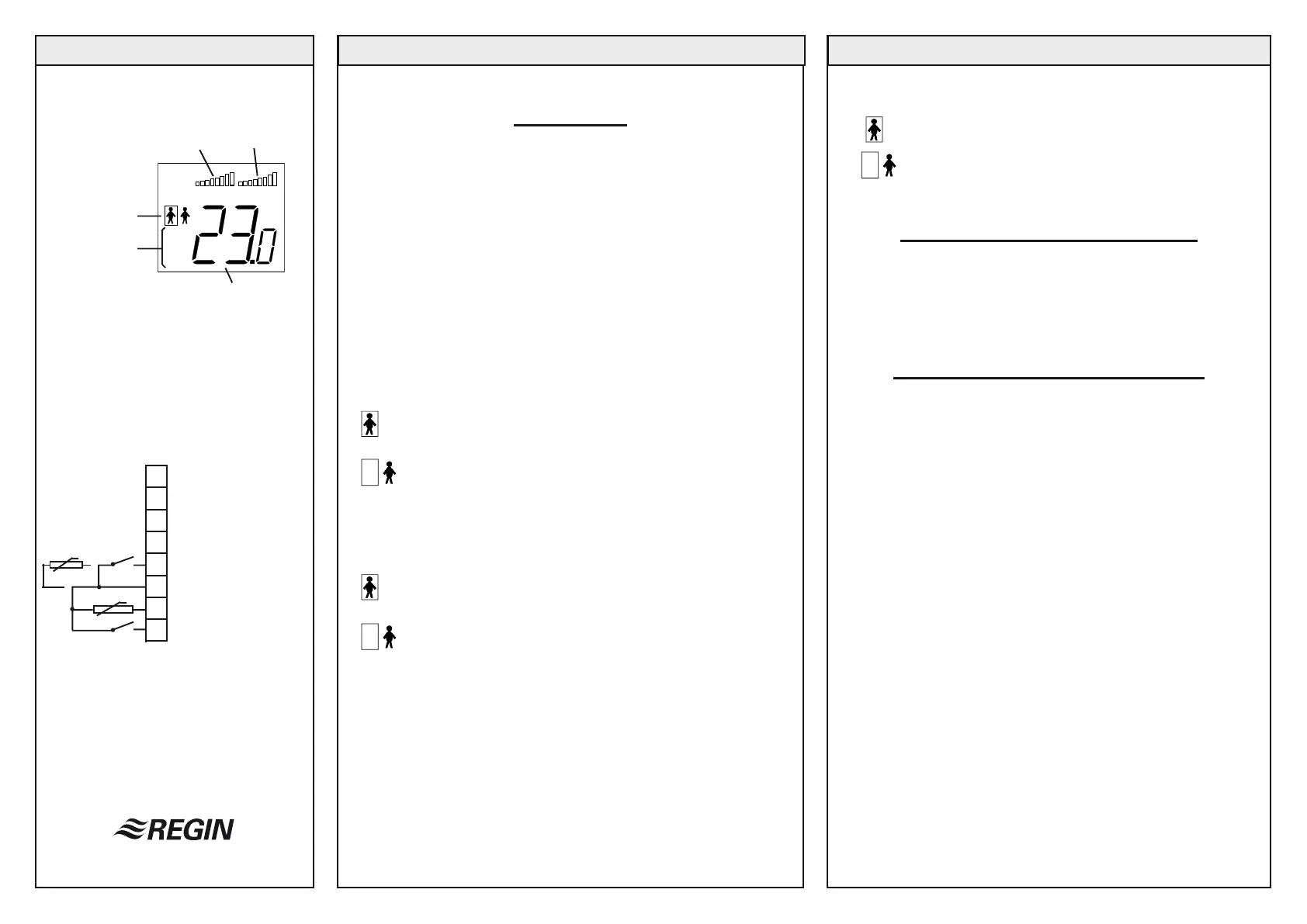

Configuration
Tous les paramètres sont changés en manipulant les 4 boutons
de la face, sauf les choix de sonde interne ou externe. Pour
accéder au menu de configuration, appuyez simultanément les
deux boutons en forme de flèches. Après quelques secondes,
l'écran affichera 000. Lâchez les boutons et appuyez le bouton mi-
nus rapidement trois fois. La première page du menu est affichée.
Naviguez dans le menu à l’aide des boutons de flèche. Changez
les valeur des paramètres avec les boutons + et -.
Pour quitter le menu de configuration, appuyez simultanément les
deux boutons de flèche. Le ALD24A1 quittera aussi automatique-
ment le systèm de menu après quelques minutes sans activité.
Commande Menu (PP = Paramètres prédéfinis)
SETP HEATING Point de consigne chauffage. Consigne 0...30°C,
variable par 0.5K. (PP = 21.0°C)
Si la détection de préscence est activée (voir ci-dessous), deux
paramètres de point de consigne chauffage seront affichés.
SETP HEATING Point de consigne chauffage, occupé. Consigne
0...30°C variable par 0.5K. (PP = 21.0°C)
SETP HEATING Point de consigne chauffage, libre. Consigne
0...30°C variable par 0.5K. (PP = 17.0°C)
SETP COOLING Point de consigne refroidissement. Consigne
0...30°C variable par 0.5K. (PP = 24.0°C)
Si la détection de préscence est activée (voir ci-dessous), deux
paramètres de point de consigne refroidissement seront affichés.
SETP COOLING Point de consigne refroidissement, occupé.
Consigne 0..30°C variable par 0.5K.(PP =24.0°C)
SETP COOLING Point de consigne refroidissement, libre. Con-
signe 0...30°C variable par 0.5K. (PP = 28.0°C)
P-BAND Bande proportionnelle, chauffage et
refroidissement. Consigne 0.5...99.5K variable
par 0.5K. (PP = 5.0K)
I-TIME Temps de réarmement. Consigne 0...999
secondes. (PP = 0) N.B. la plage de points de
consigne est 999 et pas 99.9.
N.B. 0 = Contrôle P, pas de facteur d’intégration.
CAL Calibrage de lecture de température. La valeur
de la sonde peut être corrigée ±3K graduelle-
ment par 0.1 K. N.B. Utiliser avec précaution.
Toutes les unités sont précalibrées.
Détection de préscence. Marche/arrêt.
Quand la détection est activée un symbole
sera affiché, indicant celui des deux modes
de fonctionnement qui est activé.
Homme dans rectangle = Mode occupé
Homme en dehors de rectangle = Mode libre
Compensation de point de consigne
En fonctionnement normal, le point de consigne configuré
peut être compensé ±3K graduellement par 0.5 K. Cliquez sur
le bouton + ou - et la valeur du déplacement actuel est affiché.
Utilisez les boutons + ou – pour augmenter ou baisser la
valeur. Après 3 secondes sans activité, le ALD24A1 revient à
l’affichage normal.
Émission EMC et standard d’immunité
Ce produit est conforme aux exigences des standards EMC
européens CENELEC EN50081-1 et EN50082-1. Certifié CE.
1
2
3
4
5
6
7
8
Alimentation24 V AC
Neutre
Sortie 0...10 V
Neutre signal
Change-over
Neutre signal
Sonde externe
Signal préscence
°C
HEATING
COOLING
SETP.
P-BAND
I-TIME
CAL
Commande
Menu
Mode
fonctionnement
Sortie
Chauffage Refroidissement
Température réelle
INSTRUCTIONS INSTRUCTIONS
Tous les neutres sont connectés en
interne
