TT-S4/D
1877G APR 19
Box 116
428 22 KÅLLERED SWEDEN
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50
7
Lisez ces instructions avant de
procéder à l’assemblage et au
raccordement.
INSTRUCTIONS INSTRUCTIONS
Module à étages pour la commande de
chau󰀨ages électriques
Le TT-S4/D est un module de puissance à base de microproces-
seur utilisé avec certains régulateurs TTC de Regin. Il est doté
d’une entrée de commande 0 - 10 V DC. Ses quatre sorties à relais
permettent la commande de quatre groupes de puissance. Le TT-
S4/D peut être réglé pour la commande de puissances égales (4
séquences) ou de puissances à partage binaire (15 séquences). Le
TT-S4/D possède aussi une sortie 0 - 10 V DC pour la commande
d’un régulateur triac pour égaliser la puissance entre les étages
relais. Le nombre maximal d’étages relais activés peut être limité à
l’aide d’un sélecteur sur la face avant.
Une fonction de test est intégrée au TT-S4/D et simplie le contrôle
du fonctionnement.
Le boîtier du TT-S4/D répond aux normes pour un montage sur rail
DIN et tous ses réglages sont accessibles sur la face avant.
Installation
Monter le TT-S4/D sur un rail DIN dans une armoire ou un boîtier
séparé.
Classe de protection: IP20.
Température ambiante: 0 - 50°C.
Raccordements
Tension d’alimentation
Tension d’alimentation: 24 V AC +/- 15% 50-60 Hz
Consommation max: 6 VA
Borne 11 = phase.
Borne 12 = neutre du système.
Tension de commande
Tension de commande 0 - 10 V DC en provenance des TTC25,
TTC40F ou TTC80F, ou autre régulateur ayant une sortie
0 - 10 V DC.
Borne 13 = entrée 0 - 10 V DC.
Borne 15 = neutre du signal.
Sortie analogique
Utilisée pour la commande d’un régulateur triac qui fournira entre 0
et 100% de la puissance entre chaque étage des relais. La puissan-
ce connectée au régulateur triac doit être identique à la proportion
de puissance connectée au relais 1.
Le TT-S4/D adapte automatiquement le taux d’amplication entre le
signal d’entrée et le signal de sortie après le réglage du sélecteur du
nombre d’étages max.
Borne 19 = sortie 0 - 10 V DC.
Borne 21 = neutre du signal.
Sorties relais
Relais 1 - 4, unipolaire et normalement ouverts avec un pôle
d’alimentation commun. 2 A 250 V au total.
En cas de charges à partage binaire, les charges doivent se
trouver dans l’ordre croissant de taille avec le plus petit étage
sur le relais 1.
Borne 6 = entrée relais commune 2A 250 V AC.
Borne 1 = sortie relais 1
Borne 2 = sortie relais 2
Borne 3 = sortie relais 3
Borne 4 = sortie relais 4
NOTE : la tension d’alimentation sur la borne 6 doit être asser-
vie pour être coupée si le ventilateur s’arrête ou si la protection
contre la surchau󰀨e de la batterie se déclenche.
Convertisseur de signaux
Le TT-S4/D contient un convertisseur de signaux indépendant
qui convertit le signal d’entrée 10 - 2 V DC en signal de sortie
0 - 10 V DC.
Utilisé quand le TT-S4/D est commandé par un régulateur TA par
ex., avec un signal de sortie de 10 - 2 V DC.
Borne 14 = signal d’entrée 10 - 2 V DC
Borne 20 = sortie 0 - 10 V DC, connectée à la borne 13.
Réglages
Sélecteur séquence - binaire
Choisir la position S si les puissances partielles sont égales.
Choisir la position B si la charge est à partage binaire, c.-à.d. si
les rapports entre les puissances partielles sont de 1:2:4:8.
Nombre d’étages de puissance max
Le commutateur permet de choisir le nombre max d’étages
de relais pouvant être activés. Ainsi, l’amplication de la sortie
analogique reste correcte même quand tous les étages relais
ne sont pas utilisés. Dans le cas de commande séquentielle (S),
toutes les positions correspondent à > 4 au maximum 4 étages
de relais sont connectés. La position 0 correspond à la position
de démarrage de la fonction de test intégrée.

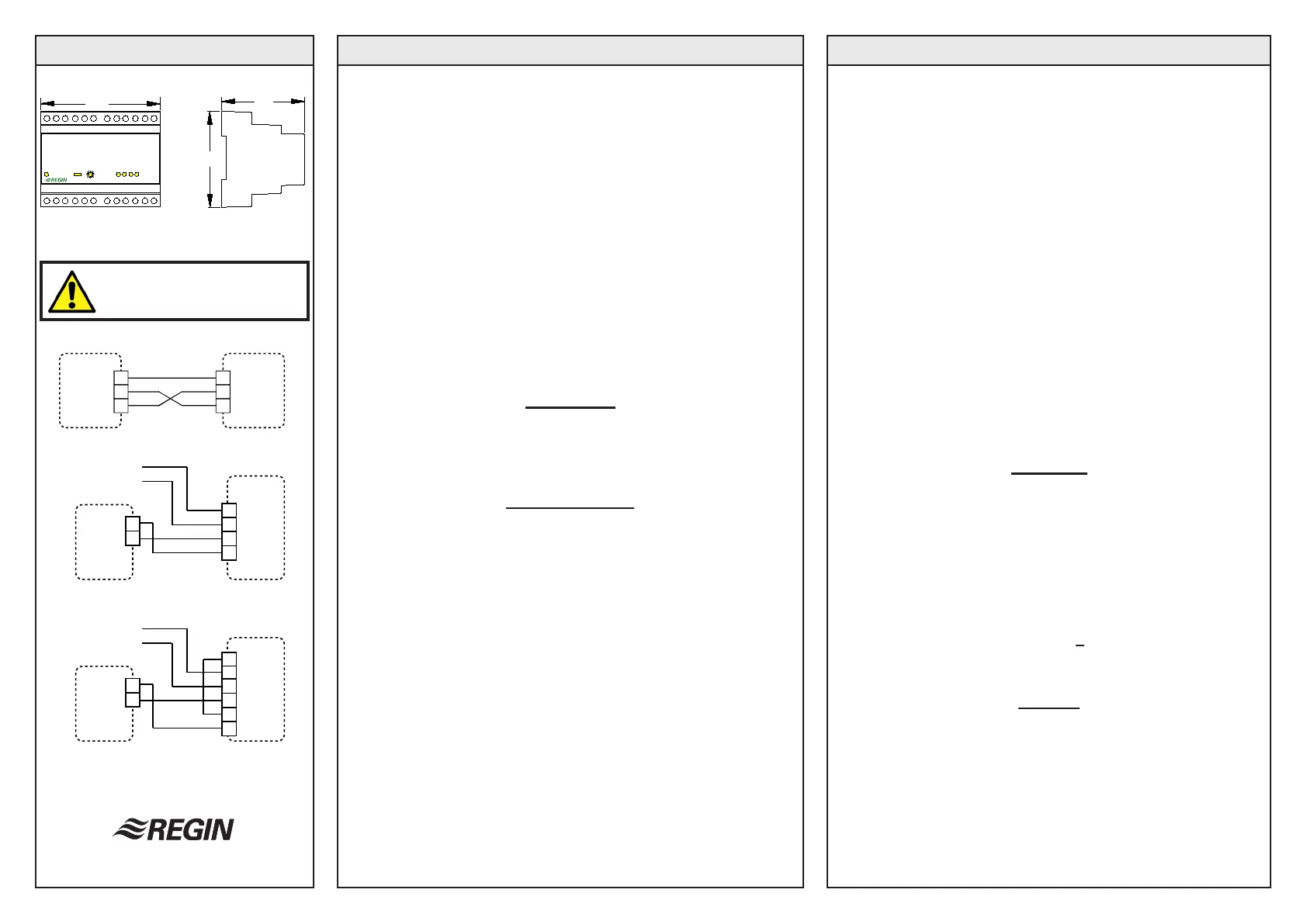

Figures
Fig. 1: Raccordement du TTC25/TTC40F/TTC80F quand le
système est commandé par une sonde connectée au
TTC25/TTC40F/TTC80F
Fig. 2: Raccordement du TTC25/TTC40F/TTC80F et du sig-
nal de commande 0...10 V en provenance d’un autre
régulateur
Fig. 3: Raccordement du TTC25/TTC40F/TTC80F et du sig-
nal de commande 10...2 V en provenance d’un autre
régulateur
101
74
85
TT-S4/D
TTC25
TTC40F
TTC80F
TT-S4/D
8
9
+
0
0...10 V DC in
13
15
19
21
TT-S4/D
8
9
+
0
10...2 V DC in
13
15
19
21
14
20
TTC25
TTC40F
TTC80F
TTC25
TTC40F
TTC80F
TT-S4/D
7
8
9
13
19
21
Fig 1
Fig 2
Fig 3
