POWER
GND REMOTE +12V
DEUTSCH
3
7
Elektrische Anschlüsse
Masseanschluss (GND)
Verbinden Sie diesen Schraubanschluss mit der Fahrzeugkarosserie. Das Massekabel sollte möglichst
kurz sein und an einem blanken, metallischen Punkt am Fahrzeugchassis angebracht werden. Achten
Sie darauf, dass dieser Punkt eine sichere elektrische Verbindung zum Minuspol der Fahrzeugbatterie
hat. Der Querschnitt sollte dabei genauso groß wie bei der Plusleitung gewählt werden.
Sehr geehrter Kunde,
bevor Sie mit der Installation beginnen, lesen Sie bitte die Einbauanleitung genau durch. Ein optimaler
Einbau und der korrekte Anschluss des Geräts wird Ihnen eine hervorragende Wiedergabequalität
und einwandfreie Funktion über viele Jahre hinweg garantieren.
Installationshinweise
Ein Verstärker dieser Art eignet sich am Besten für den Einbau im Bereich des Kofferraums oder bei
ausreichenden Platzverhältnissen unter einem der Fahrzeugsitze. Vergewissern Sie sich, dass der
Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine,
abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlenden Teilen oder
elektronischen Steuerungen des Fahrzeuges. Montieren Sie den Verstärker auf keinen Fall auf ein
Bassgehäuse, denn dadurch können sich die Bauteile im Verstärker los vibrieren und den Verstärker
beschädigen. Die Zuleitungskabel sollten bei dem Einbau so kurz als möglich gehalten werden, um
Verluste und Störungen zu vermeiden.

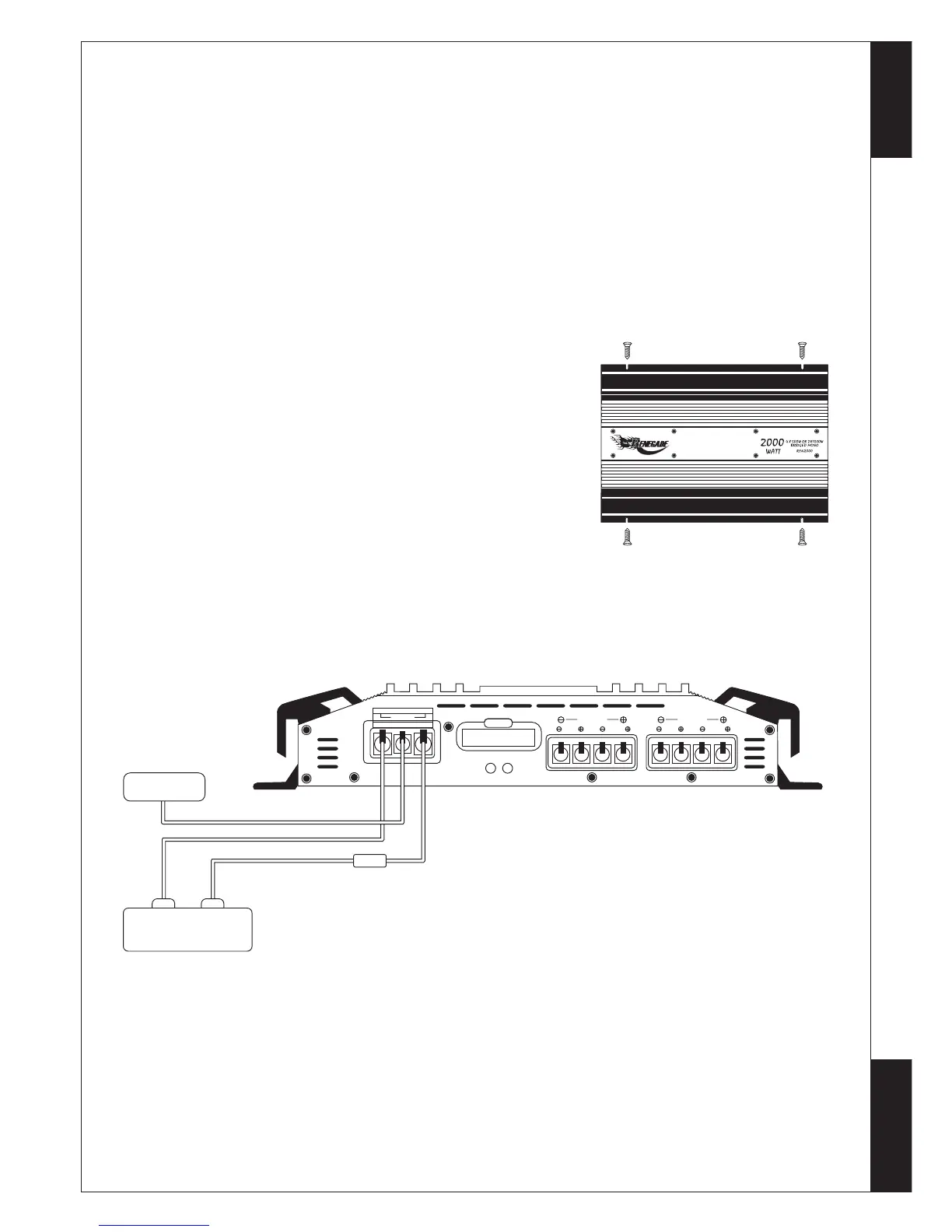

Einbau des Verstärkers
Halten Sie den Verstärker an die gewünschte Einbaustelle.
Markieren Sie die Bohrlöcher. Bohren Sie dann die Löcher und
verschrauben Sie den Verstärker mit den beiliegenden Schrauben.
Achten Sie bei der Installation darauf, dass keine serienmäßig
im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer,
Sicherheitsgurte, Tank oder ähnliche Teile beschädigt werden.
AUTORADIO
SICHERUNG
STEUERLEITUNG
POWER PROTECT
FUSE
L LEFT L
FRONT SPEAKER
BRIDGED
R RIGHT R L LEFT L
REAR SPEAKER
BRIDGED
R RIGHT R
100 A
+12VGND
BATTERIE
Gerätesicherung (FUSE)
Die integrierten Stecksicherungen schützen das Gerät
vor Kurzschlüssen und Überlastung. Der Wert ist für
Belastung bzw. Anschluss an 4 Ohm Lautsprecher
ausgelegt. Im 2 Ohm-Betrieb erhöht sich die Stromauf-
nahme um ca. 50%, das heißt die Gerätesicherungen
müssen eventuell gegen entsprechend höhere Werte
ausgetauscht werden.
Steuerleitung (REM)
Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) Ihress Steuergerätes (Autoradio)
mit dem Remote-Anschluss des Verstärkers. Dadurch schaltet sich der Verstärker bei Einschalten
des Autoradios automatisch mit ein.
Batterieanschluss (+12V)
Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol der Fahrzeugbatterie. Installieren
Sie eine zusätzliche Kabel-Sicherung (FUSE). Diese sollte, um absolute Betriebssicherheit zu
gewährleisten, möglichst nahe an der Batterie sein. Bitte benutzen Sie nur ausreichend dimensionierte
Kabel mit mindestens 12mm
2
für die Verbindung zwischen Verstärker und Batterie.
