Renegade REN2000 - Page 8

LPF
HPF
FULL
HIGH INPUT HIGH INPUT
X-OVER
HPF
X-OVER
FULL
0dB
BASS EQ
R
L
LPF
12dB 50Hz
FREQ
250Hz MIN
GAIN
MAX
2CH
MODE
4CH
R
L
REMOTE
0dB
BASS EQ
12dB50Hz
FREQ
250HzMIN
GAIN
MAX
1/2 CH IN OUT 3/4 CH IN
1/2 CHANNEL 3/4 CHANNEL
2CH
MODE
4CH
2CH
MODE
4CH
ODER
CH 3/4
REAR
LOW INPUT
CAR STEREO
CH 1/2
FRONT
TO REMOTE BOX
LPF
HPF
FULL
HIGH INPUT HIGH INPUT
X-OVER
HPF
X-OVER
FULL
0dB
BASS EQ
R
L
LPF
12dB 50Hz
FREQ
250Hz MIN
GAIN
MAX
2CH
MODE
4CH
R
L
REMOTE
0dB
BASS EQ
12dB50Hz
FREQ
250HzMIN
GAIN
MAX
1/2 CH IN OUT 3/4 CH IN
1/2 CHANNEL 3/4 CHANNEL
Highpass-Filter mit einstellbarer Weichen-Frequenz
Falls der Verstärker für Hochtöner/Mitteltöner genutzt werden soll, stellen Sie den Schalter ”X-OVER”
auf ”HPF”. Stellen Sie die gewünschten Frequenz mit dem ”FREQ”-Regler und nur die Frequenzen
oberhalb dieses Werts werden verstärkt .
Bass-Boost:
Der Bass-Boost-Regler ”BOOST” hebt die Bass-Frequenzen an. Die gewünschte Bassanhebung
kann mit dem ”BASS BOOST”-Regler eingestellt werden.
Line-Outputs:
Das Eingangssignal der IN Verbindung L und R (REAR) werden direkt auf OUT L und R Ausgänge
weitergeleitet. Die OUT Verbindung erlaubt die Nutzung eines weiteren Verstärkers.
DEUTSCH
8

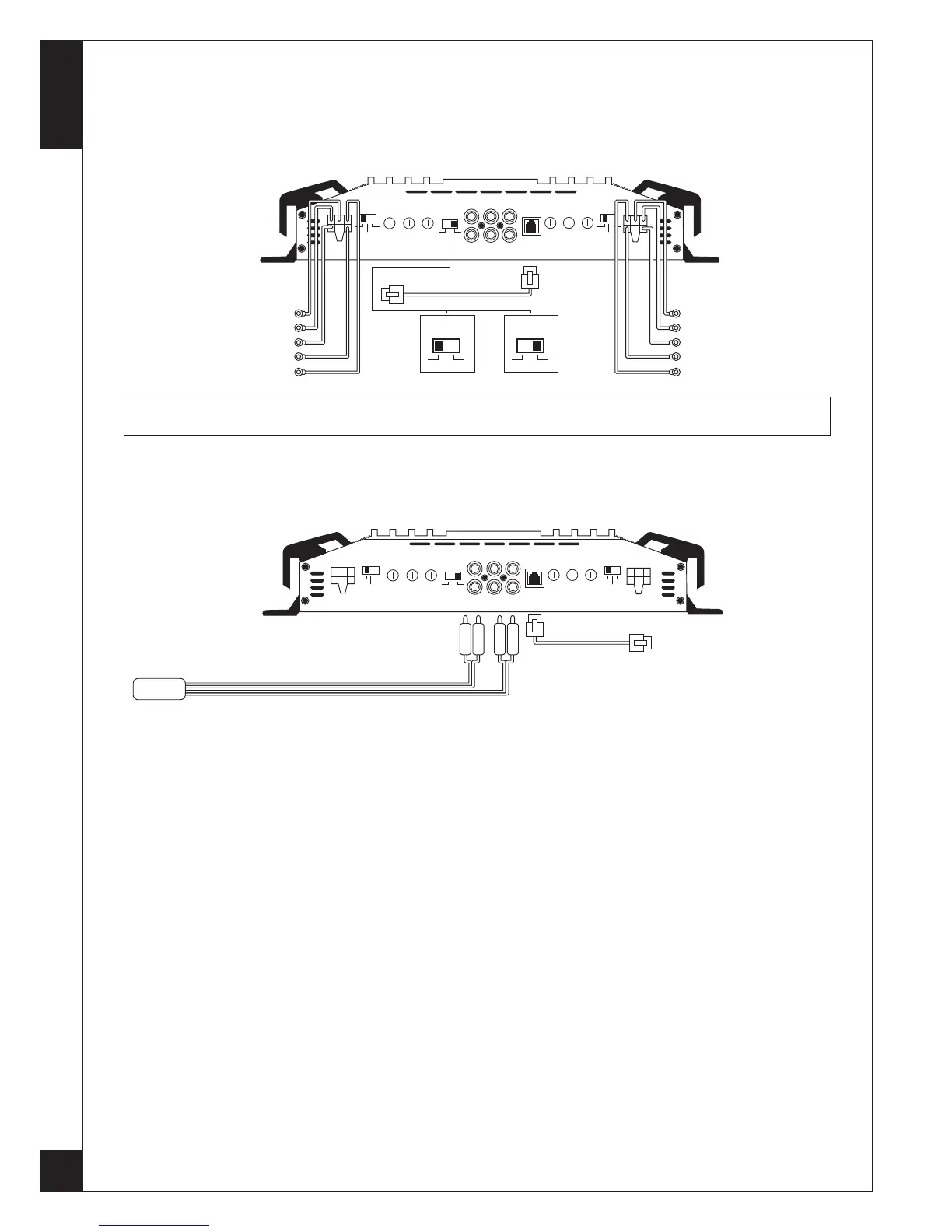

Hochpegeleingänge (High-Level Inputs)
Dieser Verstärker kann an jedes Autoradio oder Steuergerät mit Hochpegelausgängen angeschlossen
werden.
MASSE-ANSCHLUSS GND
AUTORADIO LAUTSPRECHER R (-)
AUTORADIO LAUTSPRECHER R (+)
AUTORADIO LAUTSPRECHER L (-)
AUTORADIO LAUTSPRECHER L (+)
MASSE-ANSCHLUSS GND
AUTORADIO LAUTSPRECHER R (-)
AUTORADIO LAUTSPRECHER R (+)
AUTORADIO LAUTSPRECHER L (-)
AUTORADIO LAUTSPRECHER L (+)
ACHTUNG:
Bitte benutzen Sie nie die Hochpegeleingänge und Niedrigpegeleingänge
zur gleichen Zeit. Die kann zur Beschädigung des Verstärkers führen.
Eingänge, Lowpass-Filter & Kabelfernbedienung
Lowpass-Filter mit einstellbarer Weichen-Frequenz
Falls der Verstärker als Subwoofer-Verstärker genutzt werden soll, stellen Sie bitte den “FILTER”-
Regler auf “ON”. Stellen Sie dann die gewünschte Frequenz mit dem “LPF”-Drehregler ein. Diese
Funktion ermöglicht die Klangsteuerung des Subwoofers über den Lowpass-Filter.
RCA-Ausgänge des Steuergeräts mit
den RCA-Eingängen (INPUT CH1/2 und
CH3/4) verbinden.
Niedrigpegeleingänge (Low Level RCA Cinch Inputs)
Dieser Verstärker kann an jedes Autoradio oder Steuergerät mit Niedrigpegelausgängen (Cinch
RCA) angeschlossen werden.
Kabel-Fernbedienung (Remote Control)
Für die mitgelieferte Kabel-Fernbedienung dient dieser Remote-Anschluss. Mit der Fernsteuerung
kann das Basssignal stufenlos geregelt werden.
KABEL-FERNSTEUERUNG
Mono-Modus mit 2 Subwoofer:
RCA-Ausgänge des Steuergeräts nur mit den RCA-Eingängen (INPUT CH3/4) verbinden.
