Renegade REN2000 - Page 9

+
–
+
–
–
+
2CH
MODE
4CH
Schalten sie den Mode-
Schalter am gegenüber-
liegenden Panel auf 2CH.
POWER
GND REMOTE +12V
POWER
GND REMOTE +12V
POWER
GND REMOTE +12V
Mono/Subwoofer Modus mit 2 Subwoofer
Verbinden Sie die RCA-Anschlüsse 3/4 des Steuergeräts und
dem Verstärker nur mit qualitativ hochwertigen Cinch-Kabeln.
Verbinden Sie dann die
Subwoofer mit den
Ausgängen
SPEAKER OUTPUT
+ BRIDGED -
von Kanal 1/2 und
+ BRIDGED -
von Kanal 3/4 des Verstärkers.
3-Kanal Modus mit Stereo Front Lautsprechern und Mono/Subwoofer
Verbinden Sie die RCA-Anschlüsse 1/2 und 3/4 des Steuergeräts und dem Verstärker nur mit qualitativ
hochwertigen Cinch-Kabeln.
Verbinden Sie dann die
Front-/ Heck-Lautsprecher
mit den Ausgängen
SPEAKER OUTPUT
+ CH1 -, + CH2 -,
des Verstärkers.
Verbinden Sie dann den Subwoofer mit
SPEAKER OUTPUT + BRIDGED -
von Kanal 3/4 des Verstärkers.
DEUTSCH
3
9

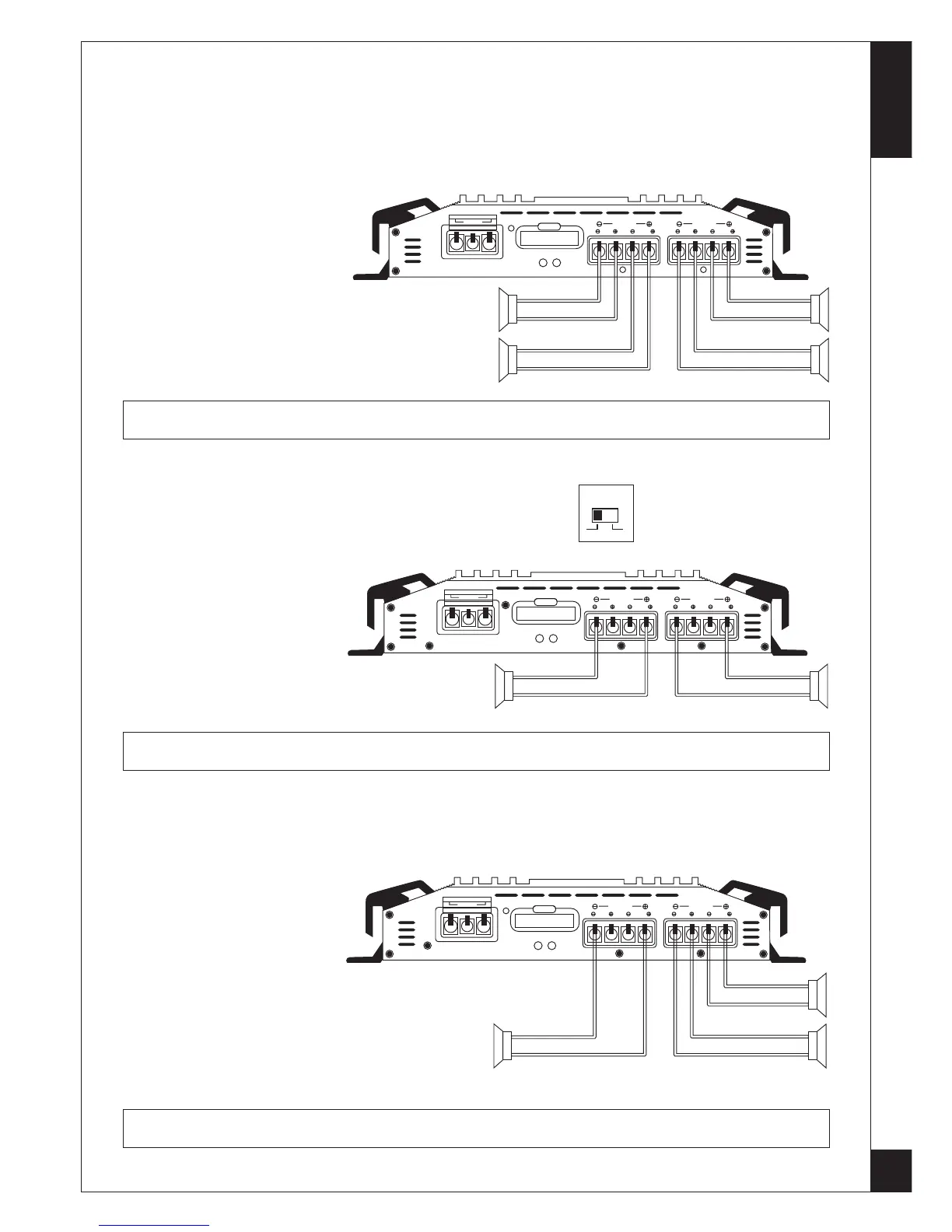

Lautsprecher-Anschlüsse
4-Kanal Modus mit Front-/ Heck-Lautsprecher
Verbinden Sie die RCA-Anschlüsse 1/2 und 3/4 des Steuergeräts und dem Verstärker nur mit
qualitativ hochwertigen Cinch-Kabeln.
Verbinden Sie dann die
Front-/ Heck-Lautsprecher
mit den Ausgängen
SPEAKER OUTPUT
+ CH1 -, + CH2 -,
+ CH3 -, + CH4 -
des Verstärkers.
Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen
übereinstimmt. Fehlerhafter Anschluss verursacht den Verlust des Bass-Signals.
ACHTUNG:
Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen
übereinstimmt. Fehlerhafter Anschluss verursacht den Verlust des Bass-Signals.
ACHTUNG:
Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen
übereinstimmt. Fehlerhafter Anschluss verursacht den Verlust des Bass-Signals.
ACHTUNG:
LS RECHTS FRONTLS LINKS HECK
LS LINKS FRONT
+
–
+
–
–
+
–
+
2 – 16 Ω 2 – 16 Ω
2 – 16 Ω 2 – 16 Ω
POWER PROTECT
FUSE
L LEFT L
BRIDGED
R RIGHT R L LEFT L
1/2 CHANNEL SPEAKER
BRIDGED
R RIGHT R
100 A
LS RECHTS HECK
3/4 CHANNEL SPEAKER
MONO MONO
+
–
–
+
4 – 16 Ω 4 – 16 Ω
POWER PROTECT
FUSE
L LEFT L
BRIDGED
R RIGHT R L LEFT L
BRIDGED
R RIGHT R
100 A
1/2 CHANNEL SPEAKER3/4 CHANNEL SPEAKER
LS RECHTS FRONT
LS LINKS FRONT
2 – 16 Ω
2 – 16 Ω
POWER PROTECT
FUSE
L LEFT L
BRIDGED
R RIGHT R L LEFT L
BRIDGED
R RIGHT R
100 A
4 – 16 Ω
SUBWOOFER
1/2 CHANNEL SPEAKER3/4 CHANNEL SPEAKER
