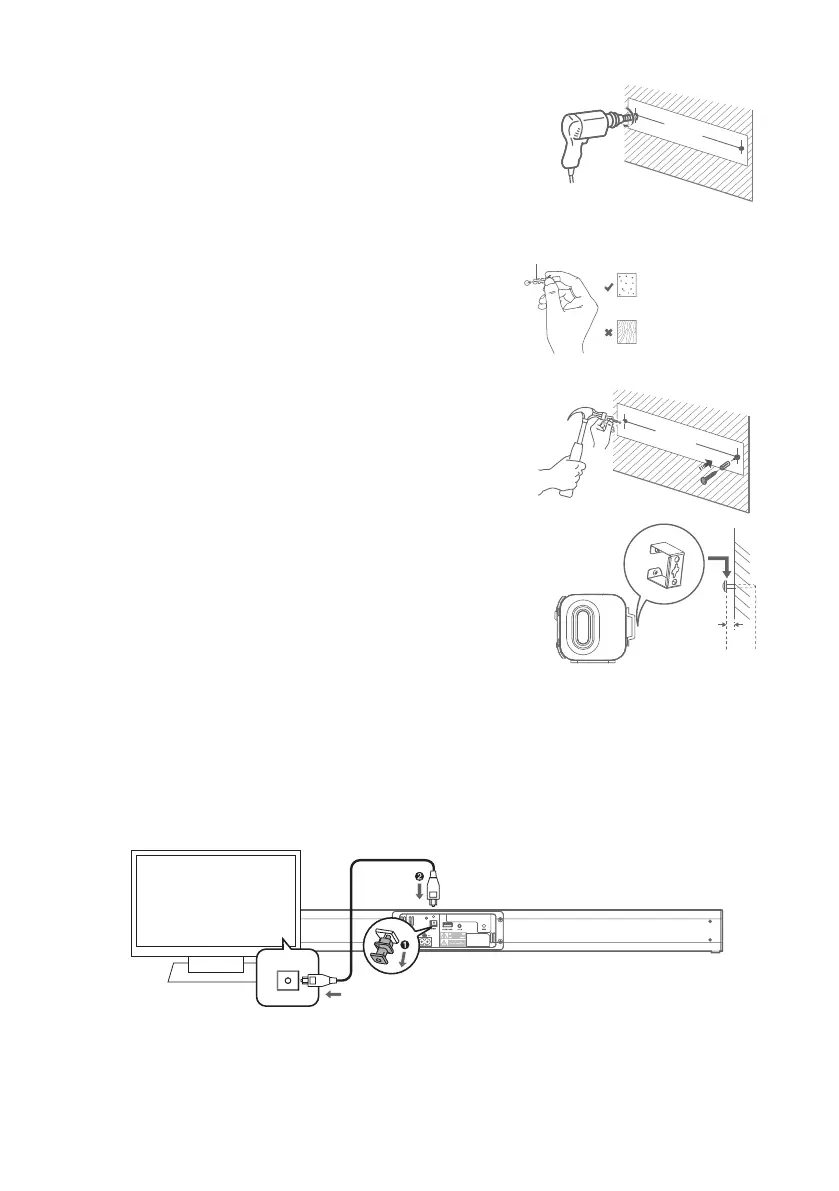

• Marquez les trous à percer à une distance de 764 mm. Utilisez
un niveau à bulle, pour vous assurer que la xation est aussi
horizontale que possible. Le diamètre des trous percés
dépend des matériaux de construction et des chevilles
utilisées. Dans le contenu de l'emballage, il y a des chevilles
(Ø 6 mm x 25 mm) et des vis (Ø 5 mm x 30 mm). Vériez avant
les travaux si celles-ci sont appropriées pour la xation dans
le mur correspondante.
764 mm
Cheville
Convient :
murs solides
(p. ex. en pierre, bois stable)
Ne convient pas :
cloisons légères,
plaques de plâtre
• Insérez une cheville par trou percé. Assurez-vous que le mur
soit approprié pour la xation.
• Utilisez un marteau ou un outil semblable, an d'enfoncer
complètement les chevilles dans le mur.
5 mm
• Vissez les vis dans les chevilles et laissez une distance de
5mm entre le mur et la tête de la vis.
• Placez la barre de son TV avec le support mural xé sur les
deux têtes de vis, de sorte qu'elle soit bien accrochée au mur
et installée en toute sécurité.
c) Établissement des connexions
Prise OPTICAL
Enlevez le cache de la prise OPTICAL (12). Connectez un câble optique (non compris dans le contenu de
l’emballage) à la prise de sortie de votre télévision et à la prise OPTICAL de la barre de son TV.
TV
OPTICAL
