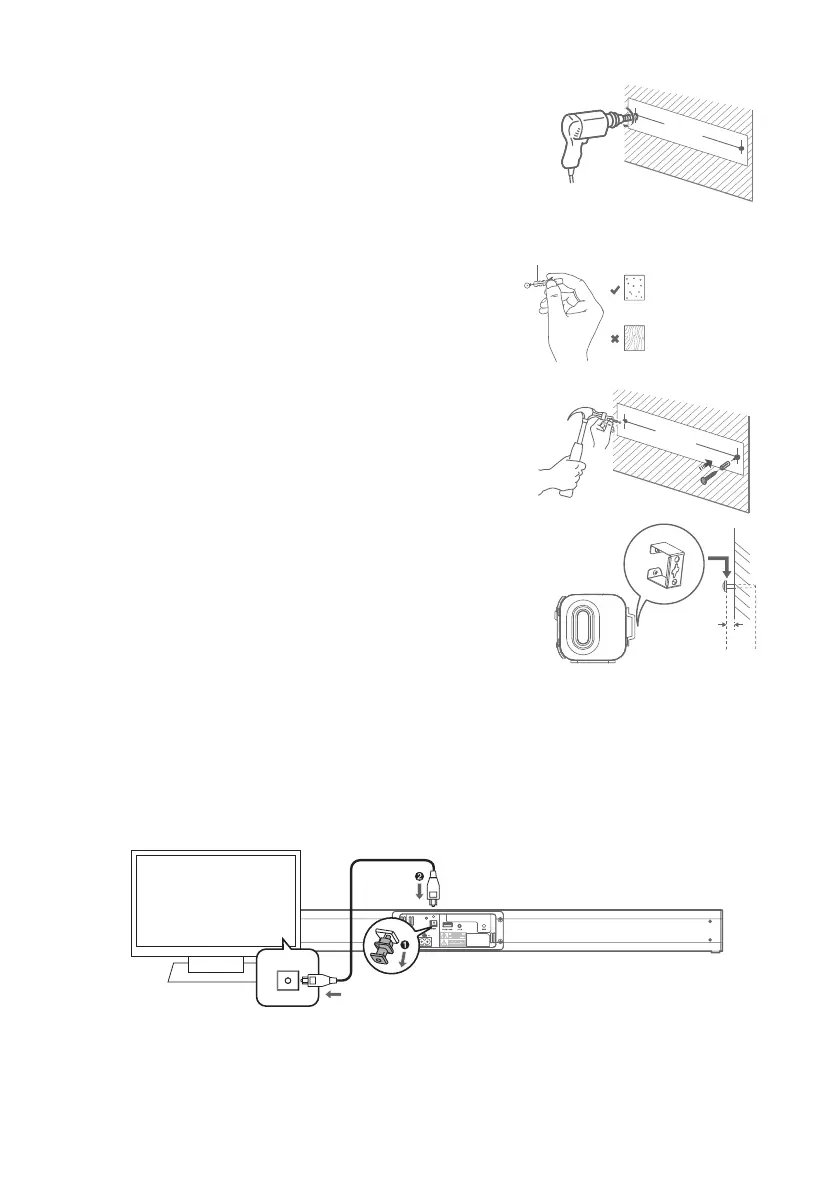

• Geef de positie van de boorgaten aan op een onderlinge
afstand van 764 mm. Gebruik een waterpas om te zorgen
voor een horizontale bevestiging. Hoe groot de boorgaten
moeten zn, hangt af van de eigenschappen van de muur en
de gebruikte pluggen. Meegeleverd zn pluggen (Ø 6 mm x
25mm) en schroeven (Ø 5 mm x 30 mm). Controleer voordat u
begint, of deze voor een passende muurbevestiging geschikt
zn.
764 mm
Pluggen
Geschikt:
Stevige muren
(bijv. steen, stabiel hout)
Niet geschikt:
Dunne muren,
gipsplaat
• Doe de pluggen in de boorgaten. Let erop dat de muur voor
bevestiging geschikt is.
• Gebruik een hamer of iets dergelks om de pluggen volledig in
de muur te verzinken.
5 mm
• Draai de schroeven in de pluggen en zorg ervoor dat de
afstand tussen de schroefkop en de muur 5 mm bedraagt.
• Bevestig de TV Soundbar met de eraan vastgemaakte
muurhouders aan de twee schroeven en zorg ervoor dat het
product stevig en stabiel aan de muur hangt.
c) Verbindingen leggen
Bus OPTICAL
Verwder de afdekking van de bus OPTICAL (12). Verbind een optische kabel (niet meegeleverd) met de
uitgangsbus van uw TV-apparaat en de bus OPTICAL van de TV Soundbar.
TV
OPTICAL
