Nota: Asegúrese de que el software esté actualizado. La última versión de EasyCare Tx 2 está disponible
para descargar en ResMed.com/downloads/titrationsolutions.
Repuestos y accesorios:
• Cable Ethernet (25919).
• Cable USB tipo A a B (2 m) (22422)
• Cable del dispositivo PAP TxLink 2 (alimentación/comunicaciones) (22421)
• Unidad de la fuente de alimentación 24V AC/DC 90W Air11
™
(39206 USA)

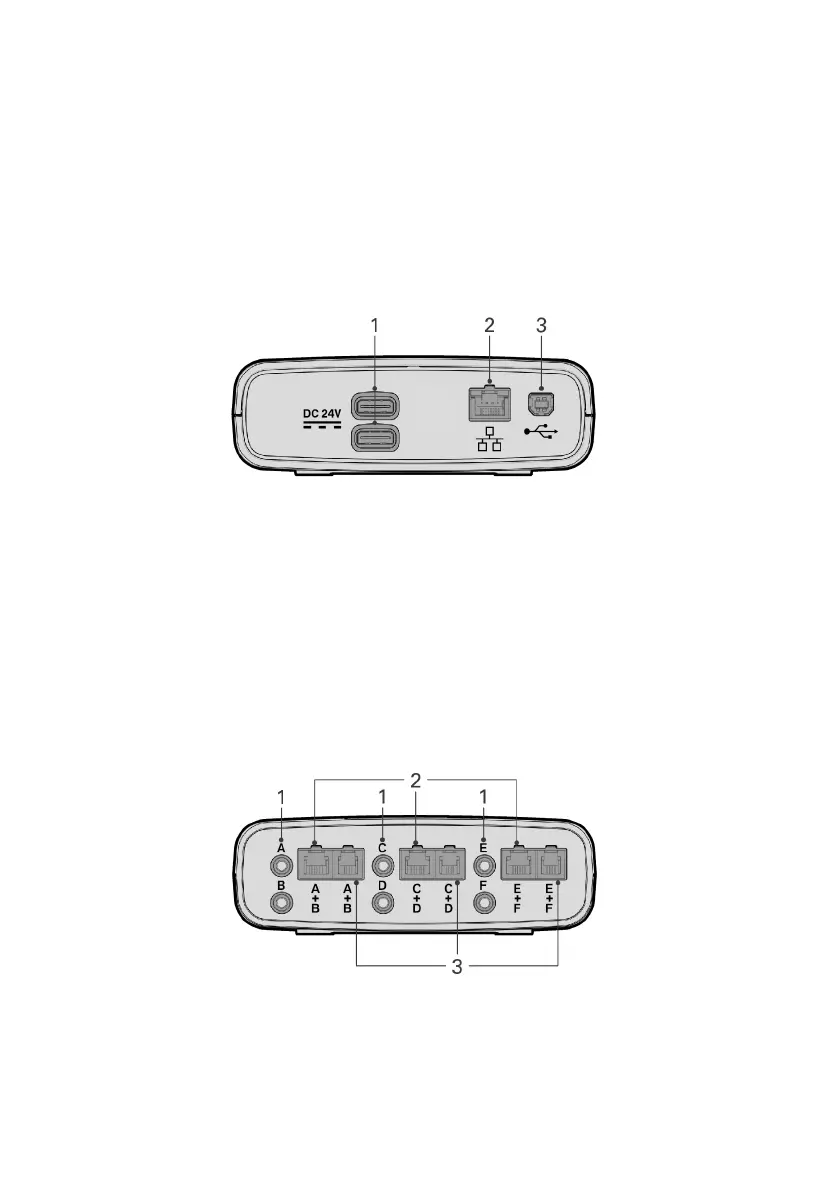

Conexiones con el dispositivo
Solo debe conectarse un dispositivo de tratamiento a la vez a través de Cable del dispositivo PAP TxLink 2
(alimentación/comunicaciones).
1
Entrada de alimentación de CC
2
Ethernet
3
USB tipo B
Los conectores de entrada y salida de CC son idénticos. Conecte la unidad de la fuente de alimentación a
cualquiera de los conectores y el dispositivo de tratamiento compatible de ResMed al otro conector
mediante Cable del dispositivo PAP TxLink 2 (alimentación/comunicaciones).
Conexiones con el sistema de PSG
El TxLink 2 brinda hasta seis salidas analógicas de CC (A-F), que pueden utilizarse para transmitir los flujos
medidos por el dispositivo de tratamiento ResMed en tiempo real a un sistema PSG. Cada una de las
salidas de CC está disponible en tres puntos de conexión con el fin de que el módulo sea compatible con
diferentes tipos de sistemas de PSG. Los conectores jack mono brindan un único canal. Los conectores
modulares brindan dos canales.
1
Conector jack mono de 3,5 mm (A-B, C-D, E-F)
2
Conector modular 6P6C (A+B, C+D, E+F)
3
Conector modular 4P4C (A+B, C+D, E+F)
Para obtener más información acerca de cómo instalar las conexiones con PSG, consulte el manual del
fabricante de PSG.
