2
Observação: Certifique-se de que o software esteja atualizado. A versão mais recente do EasyCare Tx 2
está disponível para download em ResMed.com/downloads/titrationsolutions.
Peças de reposição e acessórios:
• Cabo Ethernet (25919)
• Cabo USB tipo A para B (2 m) (22422)
• Cabo do dispositivo de PAP do TxLink 2 (alimentação/comunicações) (22421)
• Fonte de alimentação de 24 V CA/CC 90 W Air11
™
(39206 USA)

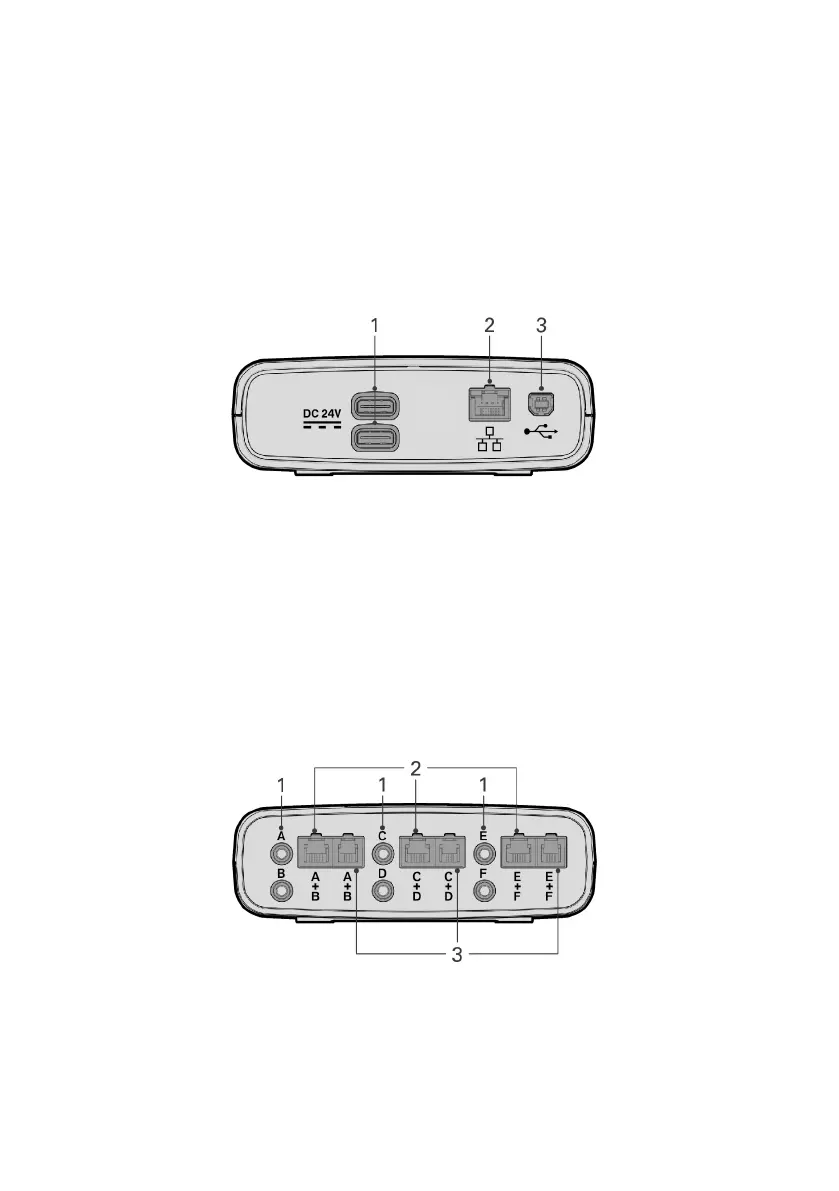

Conexões do dispositivo
Apenas um dispositivo terapêutico deve ser conectado por vez através do Cabo do dispositivo de PAP do
TxLink 2 (alimentação/comunicações).
1
Entrada/saída de corrente CC
2
Ethernet
3
USB Tipo B
Os conectores de entrada/saída de alimentação CC são idênticos. Conecte a fonte de alimentação a um
dos conectores e o dispositivo terapêutico compatível com ResMed ao outro conector usando o Cabo do
dispositivo de PAP do TxLink 2 (alimentação/comunicações).
Conexões de PSG
O TxLink 2 disponibiliza até seis saídas CC analógicas (de A a F), que podem ser usadas para conectar os
fluxos em tempo real medidos pelo dispositivo terapêutico da ResMed a um sistema de PSG. Para
oferecer suporte a vários tipos de sistemas de PSG, cada saída CC fica disponível em três pontos de
conexão. Cada conector de tomada mono disponibiliza somente um canal. Cada conector modular
disponibiliza dois canais.
1
Conector de tomada mono de 3,5 mm (A-B, C-D, E-F)
2
Conector modular 6P6C (A+B, C+D, E+F)
3
Conector modular 4P4C (A+B, C+D, E+F)
Para obter mais informações sobre como configurar conexões de PSG, consulte o guia do fabricante do
PSG.
