Resol DeltaSol AL E User Manual

de
3
1 Produktbeschreibung
Sie haben sich für eine thermische Solaranlage ent-
schieden, um die Sonnenwärme zu nutzen, Umwelt
und Ressourcen zu schonen und fossile Brennstoffe
einzusparen.

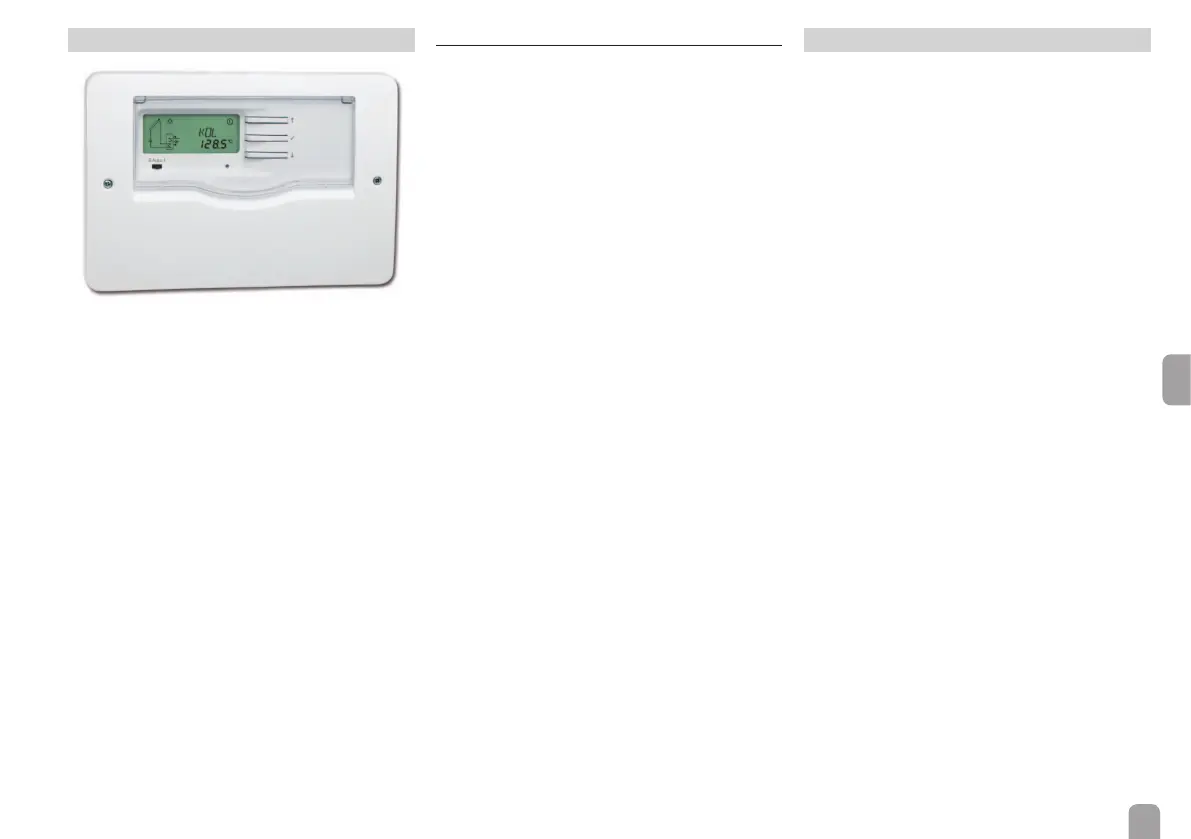

Der Solarregler DeltaSol
®
AL E ist sozusagen das
Gehirn Ihrer Anlage. Er sorgt dafür, dass sie effizient
arbeitet und den bestmöglichen Ertrag bringt.
Damit Sie immer ablesen können, was Ihre Anlage
gerade macht, verfügt der DeltaSol
®
AL E über
ein übersichtliches Display und eine RESOL VBus
®
-
Datenschnittstelle, an die z. B. Datenfernanzeigen an-
geschlossen werden können. Durch ein energieeffizi-
entes Schaltnetzteil verbraucht der Regler sehr wenig
Strom.
Diese Anleitung gibt Ihnen einen Überblick über Ihren
Solarregler und zeigt Ihnen, wie Sie Mess- und Bilanz-
werte ablesen können.
1.1 Datenkommunikation / Bus
Der Regler verfügt über den RESOL VBus
®
zur
Datenkommu nikation mit und z. T. der Energiever-
sorgung von externen Modulen. Den Anschluss mit
beliebiger Polung an den beiden mit „VBus“ gekenn-
zeichneten Klemmen vornehmen. Über diesen Daten-
bus können ein oder mehrere RESOL VBus
®
-Module
angeschlossen werden, z. B.:
• RESOL Großanzeige GA3 ab Version 1.31
• RESOL Smart Display SD3 ab Version 1.31
• RESOL Datenlogger DL2
• RESOL Schnittstellenadapter VBus
®
/ USB
• RESOL Alarmmodul AM1
2 Technische Daten
Gehäuse: Kunststoff, PC-ABS und PMMA
Schutzart: IP 20 / EN 60529
Schutzklasse: II
Umgebungstemperatur: 0 ... 35 °C
Abmessung: 144 x 208 x 43 mm
Einbau: Wandmontage
Anzeige: System-Monitor zur Anlagen visualisierung,
16-Segment-Anzeige, 7-Segment-Anzeige, 8 Symbo-
le zum System status, Hintergrundbeleuchtung und
Betriebskontroll lampe
Bedienung: Über drei Drucktaster in Gehäusefront
und einen Schiebeschalter
Funktionen: Temperaturdifferenzregler für Standard-
Solarsysteme. Funk tionskontrolle gemäß BAFA-Richt-
linie; Betriebsstundenzähler, Röhrenkollektorfunktion,
Wärmemengenbilanzierung, zeitgesteuerte Thermo-
statfunktion
Eingänge: für 3 Temperatursensoren Pt1000 oder KTY
Ausgänge: 1 elektromechanisches Relais mit
Wechselkontakt, 2 Hochlastrelais
Bus: RESOL VBus
®
Versorgung: 100 ... 240 V~ (50 ... 60 Hz)
Standby-Leistungsaufnahme: < 0,7 W
Gesamtschaltleistung:
4 (1) A (100 ... 240) V~
Wirkungsweise: Typ 1.B
Schaltleistung:
Elektromechanisches Relais:
4 (1) A (100 ... 240) V~
Hochlastrelais:
14 (3) A (100 ... 240) V~
