de
5

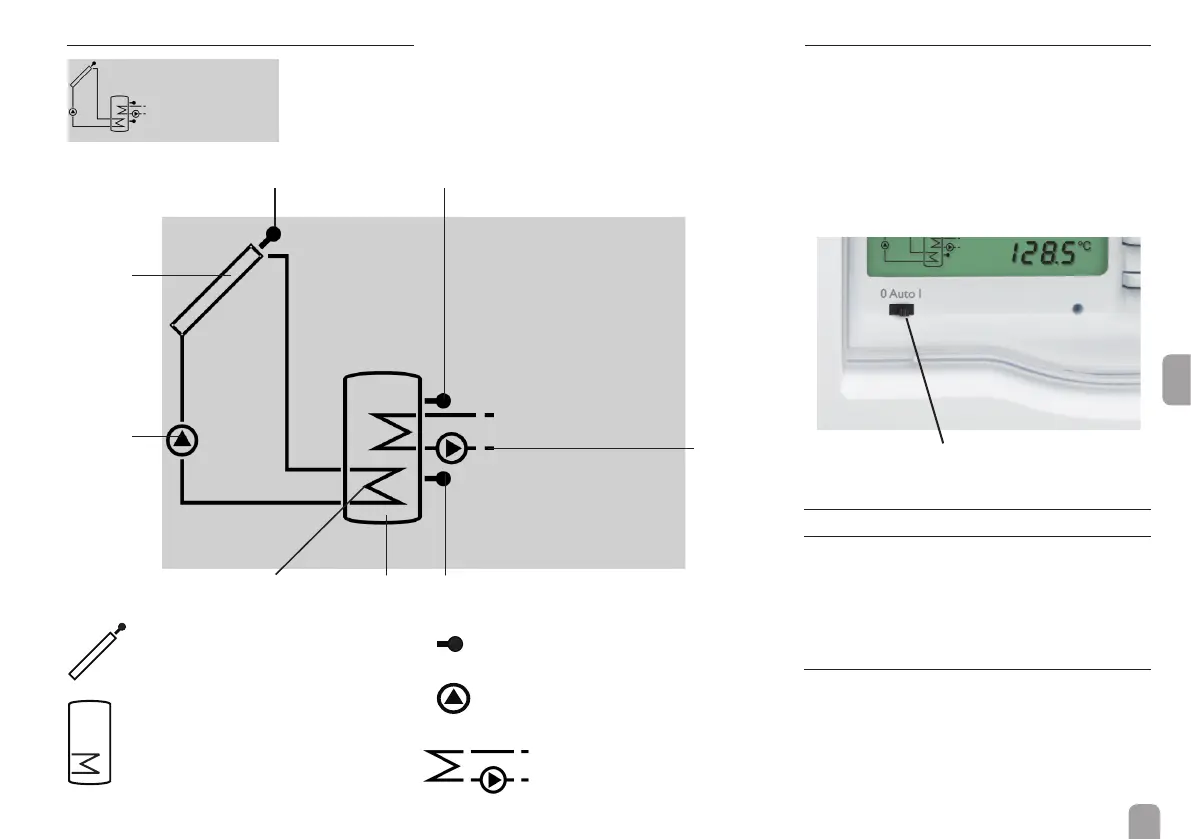

Die System-Anzeige zeigt das Anlagenschema. Es be-
steht aus mehreren Systemkomponenten-Symbolen,
die je nach Anlagenzustand blinken. (s. auch Kap. 3.5.1)
3.3.3 System-Anzeige
Sensor
Kollektor
Pumpe
SpeicherSpeicherwärmetauscher Sensor
Sensor Speicher oben
Kollektor
mit Kollektorsensor
Speicher
mit Wärmeübertrager
System-Anzeige
Elektrische
Nachheizung
3.4 Schiebeschalter
Mit dem Schiebeschalter kann das zugewiesene Relais
manuell eingeschaltet (I), ausgeschaltet (0) oder in den
Automatikmodus (Auto) gesetzt werden:
• Manuell Aus = 0 (links)
• Manuell Ein = I (rechts)
• Automatik = Auto (mitte)
Bitte nehmen Sie keine Einstellung vor, Ihr Fachhand-
werker hat die Einstellung bereits vorgenommen.
Schiebeschalter
3.5 Blinkcodes
3.5.1 System-Anzeige-Blinkcodes
• Pumpen blinken, wenn das jeweilige Relais aktiv ist
• Sensoren blinken, wenn im Display der zugehörige
Sensor-Anzeigekanal ausgewählt ist.
• Sensoren blinken schnell bei Sensordefekt.
3.5.2 LED-Blinkcodes
Grün konstant: alles in Ordnung
Rot/Grün blinkend: Initialisierungsphase
Handbetrieb
Rot blinkend: Sensor defekt
(Sensorsymbol blinkt schnell)
Pumpe
Temperatursensor
Elektrische Nachheizung
(Heizstab)
