de
4

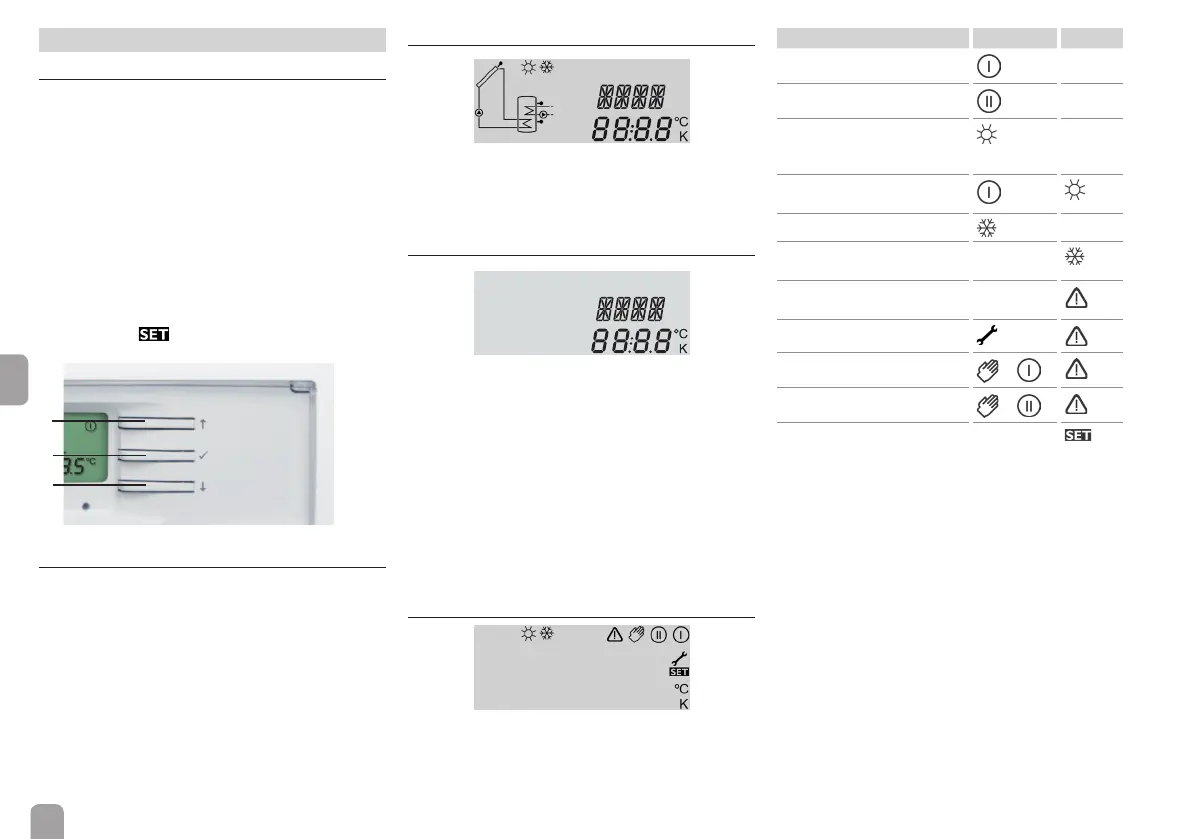

3.3 System-Monitoring-Display
Das System-Monitoring-Display besteht aus drei Be-
reichen: Der Kanalanzeige, der Symbolleiste und
dem System-Anzeige (Anlagenschema).
3.3.1 Kanalanzeige
Die Kanalanzeige besteht aus zwei Zeilen. Die
obere Anzeigenzeile ist eine alphanumerische 16-Seg-
ment-Anzeige (Textanzeige). Hier werden hauptsäch-
lich Kanalnamen/ Menüpunkte eingeblendet. In der
unteren 7-Segment-Anzeige werden Kanalwerte und
Einstellparameter angezeigt.
Temperaturen und Temperaturdifferenzen in °C und K
werden mit Angabe der Einheit angezeigt. Die Anzeige
in °F und °Ra erfolgt ohne Angabe der Einheit.
Kanalanzeige
3.3.2 Symbolleiste
Die Zusatzsymbole der Symbolleiste zeigen den ak-
tuellen Systemstatus an.
Status normal blinkend
Relais 1 aktiv
Relais 2 aktiv
Speichermaximalbegrenzungen
aktiv / Speichermaximaltempera-
tur überschritten
Kollektorkühlfunktion aktiv
Speicherkühlfunktion aktiv
Option Frostschutz aktiviert
Kollektorminimalbegrenzung ak-
tiv / Frostschutzfunktion aktiv
Kollektornotabschaltung aktiv
oder Speichernotabschaltung
Sensordefekt S1 / S2 / S3
Handbetrieb Relais 1 aktiv
+
Handbetrieb Relais 2 aktiv
+
Ein Einstellkanal wird geändert
(Einstellmodus)
Symbolleiste
3 Bedienung
3.1 Tasten
Der Regler wird über die 3 Tasten neben dem Display
bedient, die folgende Funktionen haben:
• Taste 1: Rückwärts-Scrollen durch das Menü oder
Erhöhen von Einstellwerten
• Taste 2: Vorwärts-Scrollen durch das Menü oder
Verringern von Einstellwerten
• Taste 3: Wechseln in den Einstellmodus oder
Bestätigen
Um von dem Anzeigemenü in das Einstellmenü zu ge-
langen, nach dem letztem Anzeigekanal die Taste 2 ca.
drei Sekunden gedrückt halten.
Wird im Display ein Einstellwert angezeigt, erscheint
in der Anzeige
. Um in den Einstellmodus zu ge-
langen, Taste 3 kurz drücken.
3
1
2
3.2 Durch das Menü scrollen
Im Normalbetrieb des Reglers befindet sich das Dis-
play im Anzeigemenü.
Um durch das Statusmenü zu scrollen, die Tasten 1
bzw. 2 drücken
Sollten Sie einmal unbeabsichtigt in das Einstell menü
gelangt sein, nehmen Sie bitte keine Einstellungen vor.
Wenn Sie versehentlich eine Einstellung verändert ha-
ben, wenden Sie sich bitte an Ihren Fachhandwerker.
