8
B
A
12400 Earl Jones Way
Louisville, KY 40299
rev-a-shelf.com
Customer Service: 800-626-1126

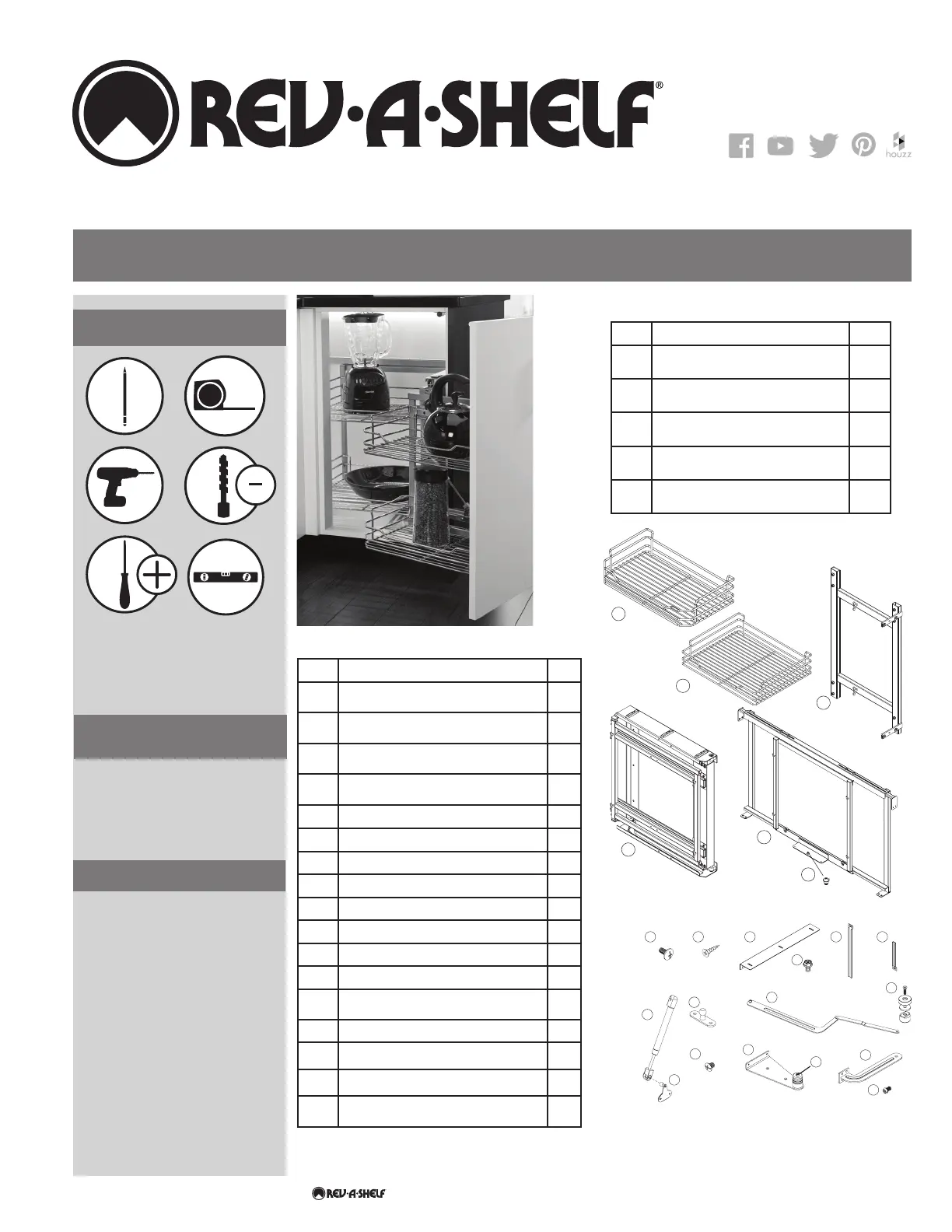

ORGANIZADOR DE ESQUINA CIEGA CON CIERRE SUAVE 5707
SYSTÈME DE RANGEMENT POUR COIN MORT AVEC FERMETURE EN DOUCEUR 5707
45 MIN
Clean with a damp cloth and
wipe parts dry.
1
16
WWW.REV-A-SHELF.COM/VIDEOS
FITTING PARTS LIST:
Description QTY
1
Tornillos de Cabeza de Botón de M6x12MM
Vis à Tête Ronde M6x12MM
2
2
Tornillos de Madera de 5/32x18MM
Vis à Bois 5/32x18MM
22
3
Soporte Lateral Ajustable / Support Latéral
Réglable
1
4
Tornillos Hexagonales M5x8
Boulons hexagonaux à bride en croix M5X8
3
5
Soportes Superiores / Supports Supérieurs
2
6
Tornillos de M5x6.5MM / Boulons M5x6.5MM
2
7
Soportes Inferiores / Supports Inférieurs
2
8
Resorte de Gas / Ressort à gaz
1
9
Soporte Superior / Support du Haut
1
10
Conector / Connecteur
1
11
Tapón de la Puerta / Arrêt de Porte
1
12
Soporte Inferior / Support du Bas
1
13
Tornillos de Cabeza Plana de M4x6
Vis à tête plate M4x6
4
14
Sostenedor Inferior / Support du Bas
1
15
Cubierta Plástica / Couvercle en Plastique
1
16
Brazo del Soporte / Bras de Support
1
17
Tornillos de Máquina de M5x8MM
Vis Machine M5x8MM
2
PANEL PARTS LIST:
Description QTY
A
Canastas del Marco de la Puerta
Paniers du cadre de la porte
2
B
Canastas del Marco Interior
Paniers du cadre intérieur
2
C
Marco de la Puerta
Cadre de la porte
1
D
Marco Giratorio
Cadre pivotant
1
E
Marco Interior
Cadre intérieur
1
1 2 3
4
5 7
8
9
13
12
14
15
10
16
17
11
D
E
C
6
INSTRUCCIONES DE INSTALACIÓN
INSTRUCTIONS D’INSTALLATION
Herramientas requeridas:
Outils Requis:
Tiempo estimado de ensamblado
Durée de l’installation:
Cuidado/ Entretien:
