RHOSS DIVA-I - Page 44

44

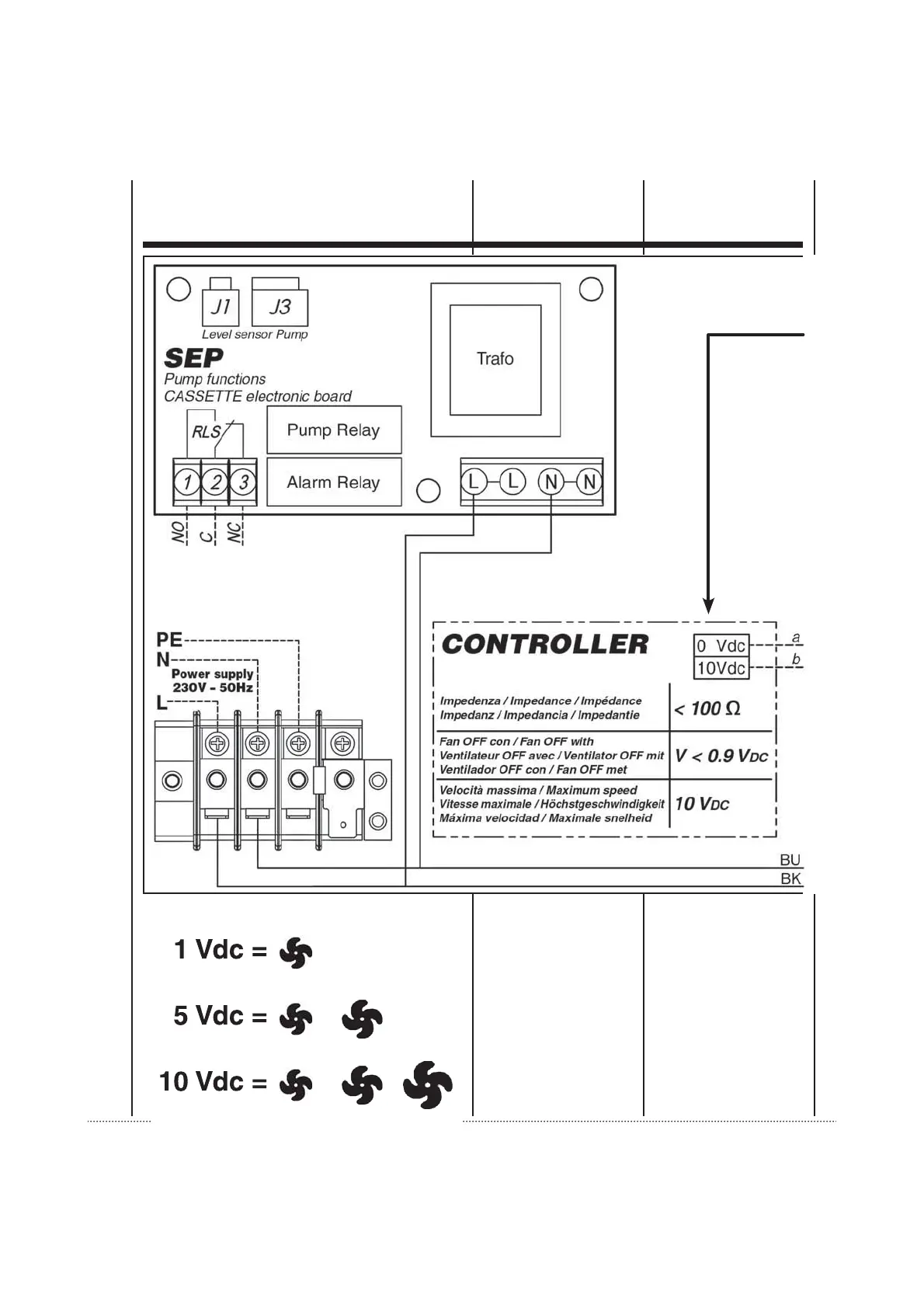

LEGENDA:
SEP =
Scheda gestione pompa
BLAC = Scheda elettronica
Inverter
Tp = Collegamento protezione
termica motore
A-/A+ = Segnale ingresso 0-10Vdc
W/V/U = Collegamento motore
P-/P+ = Segnal digitali
CONTROLLER = Regolatore
RLS = Allarme condensa
BK = Nero
BU = Blu
GNYE = Giallo/Verde
LEGEND:
SEP = Pump control board
BLAC = Inverter circuit board
Tp = Motor fan thermal
protector connection
A-/A+ = 0-10Vdc input signal
W/V/U = Motor fan connection
P-/P+ = Digital fault signals
CONTROLLER = Controller
RLS = Alarm condensate
BK = Black
BU = Dark Blue
GNYE = Yellow/Green
SCHEDA CASSETTE CASSETTE ELEC-
TRONIC BOARD
