RIB B2 - Page 32

32
B2 cod. AC08074

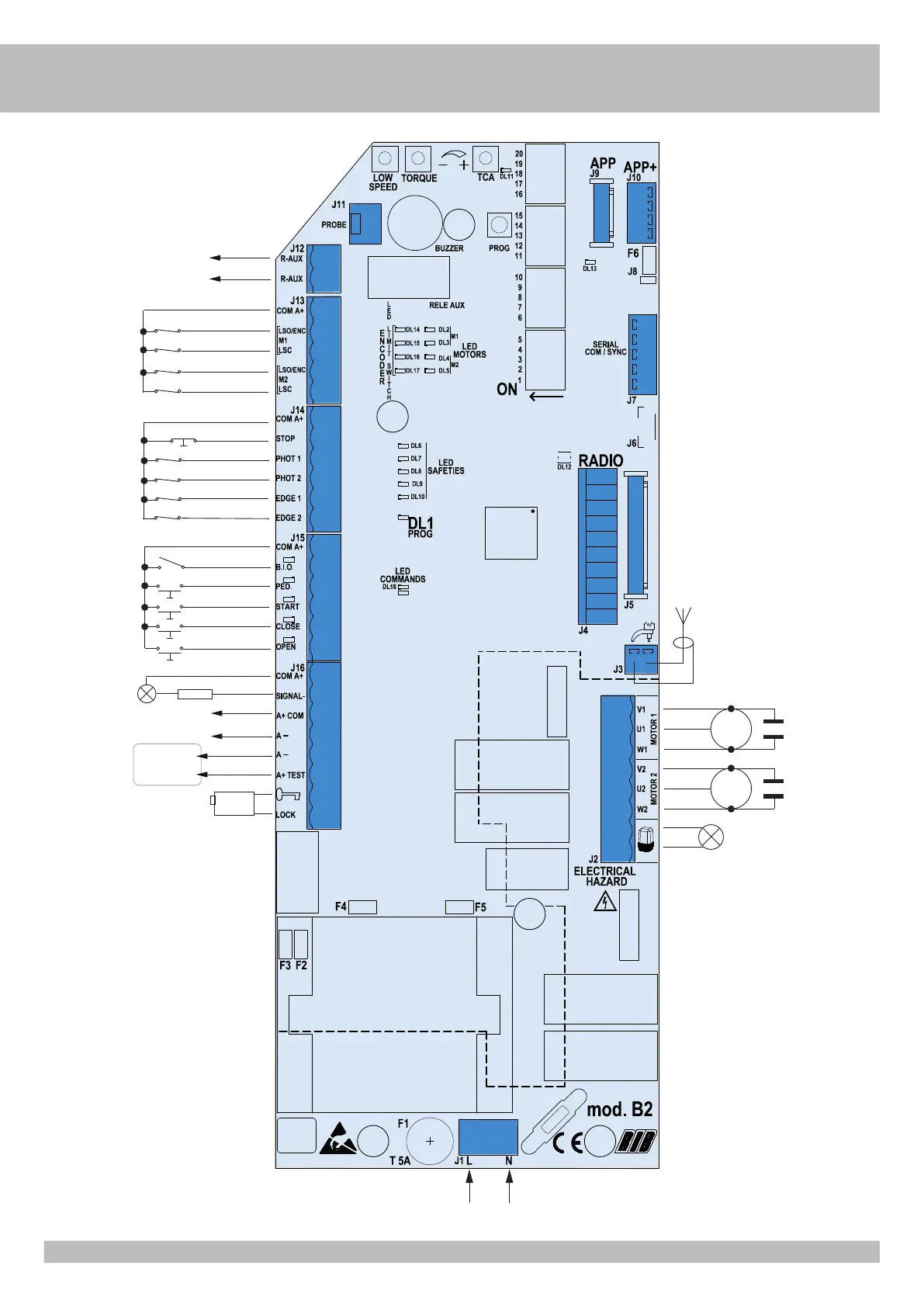

ELEKTROANSCHLÜSSE
M2
M1
FUSSGÄNGER
ÖFFNEN
SCHLIEßEN
ZEITGESTUERTE ÖFFNUNG
EINZELIMPULS
A+TEST / A-
AUTOTEST
FOTOZELLEN
LED
R=2,2K 1/4W
ELEKTROSCHLOSS
SCHLIEßEN
ÖFFNEN
GEMEINSAMER
SCHLIEßEN
ÖFFNEN
GEMEINSAMER
ANTENNE
433 MHz
ANTENNE
ZOPFFLECHTEN
BLINKER
230Vac 40W
ENSCHALTER ÖFFNEN M1
ENSCHALTER SCHLIESSEN M1
GEMEINSAMER ERDUNGSKONTAKT
GEMEINSAMER ERDUNGSKONTAKT
GEMEINSAMER ERDUNGSKONTAKT
GEMEINSAMER
ENSCHALTER ÖFFNEN M2
ENSCHALTER SCHLIESSEN M2
GEMEINSAMER
FOTOZELLEN 1
STOP
KONTAKTLEISTE 2
FOTOZELLEN 2
KONTAKTLEISTE 1
STROMVERSORGUNG
230Vac 50 Hz
700 W MAX
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
D
