RIB B2 - Page 33

33
D
A - VERBINDUNGEN

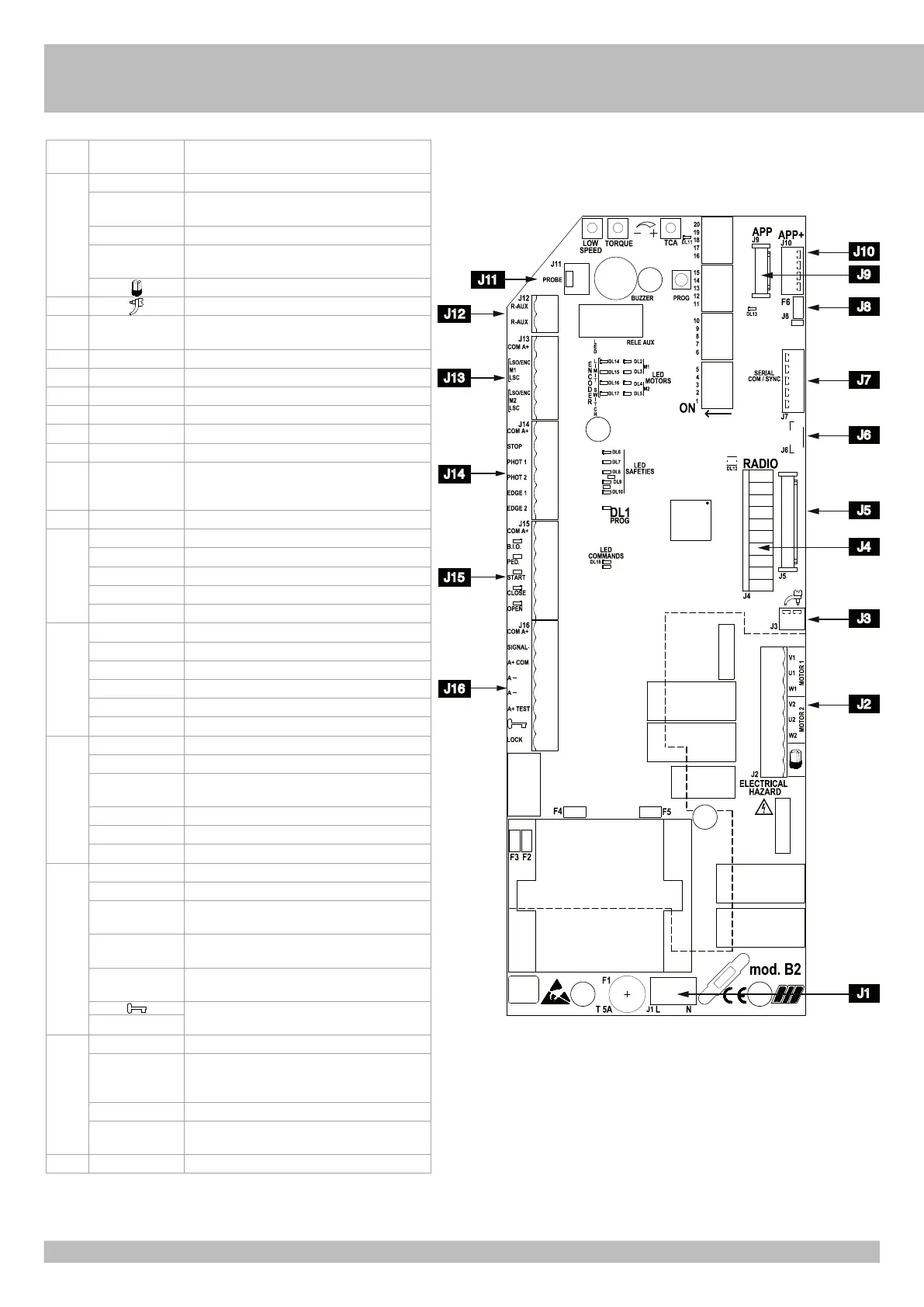

J1 N -L Speisung 230 V WS 50/60 Hz
(120V/60Hz auf Anfrage)
J2 U1 GEMEINSCHAFTSANSCHLUSS MOTOR 1
V1 - W1 ANSCHLUSS WENDEGETRIEBE UND KONDENSATOR
MOTOR 1
U2 GEMEINSCHAFTSANSCHLUSS MOTOR 2
V2 - W2 ANSCHLUSS WENDEGETRIEBE UND KONDENSATOR
MOTOR 2
Blinker (max. 40W)
J3
Radioantenne 433 MHz
J4 RADIO Verbinder für Radioempfänger RIB Steckverbindung
mit Speisung zu 24Vdc
J5 RADIO Verbinder für Radio-Modul ACG8069
J6 reserviert
J7 SERIAL COM/SYNC Anschluss für serielle Verbindung
J8 RS485-Terminierung von J10
J9 APP Anschluss für APP Karte
J10 APP+ Anschluss für APP+ Karte
J11 PROBE Klemmbrett für Anbindung zum eingebauten
Erwärmungsfühler, nur für System KING ICE und KING
EVO ICE
J12 R-AUX Hilfsrelaiskontakt (NO) Max 700 W
J13 COM A+ Gemeinsame erdungskontakte / Positive 24 Vdc
LSO M1/ENC Endschalter öffnen M1
LSC M1 Endschalter schließen M1
LSO M2/ENC Endschalter öffnen M2
LSC M2 Endschalter schließen M2
J14 COM A+ Gemeinsame erdungskontakte / Positive 24 Vdc
STOP Stop-Impuls-Kontakt (NS)
PHOT 1 Fotozellen-Kontakt 1 (NS)
PHOT 2 Fotozellen-Kontakt 2 (NS)
EDGE 1 Ripppen-Kontakt 1 (NS)
EDGE 2 Ripppen-Kontakt 2 (NS)
J15 COM A+ Gemeinsame erdungskontakte / Positive 24 Vdc
B.I.O. Uhr-Kontakt (NO)
PED. Kontakt Befehl Öffnung für den Fußgängerdurchgang
(NO)
START Einzel-Impuls-Kontakt (NO)
CLOSE Schließung-Impuls-Kontakt (NO)
OPEN Öffnungs-Impuls-Kontakt (NO)
J16 COM A+ Gemeinsame erdungskontakte / Positive 24 Vdc
SIGNAL - Kontrollanzeigelampe Tor offen (24Vdc 3W max)
A+ COM Positive Ladung für die Speisung der Zubehöre zu
24Vdc
A - Negative Ladung für die Speisung der Zubehöre zu
24Vdc
A+ TEST Positive Ladung für die Speisung für Fotozellen
Selbstkontrolle
Anschluss zu Elektroschloss-Riegelung (MAX 15W
12V)
LOCK
PROG Programmierungstaste
TCA Trimmer automatische schliessung vollständig oder
Teilweise - Standardeinstellung: NICHT ZUGELASSEN
und LED DL11 AUSGESCHALTET
TORQUE Elektronischer Kraftregler
LOW SPEED Elektronischer Langsamlaufregler in Anlehnung an
DIP 15 ON
F1 T 5A Sicherung Motorschutz
J4
J2
J1
J3
J5
J7
J6
J8
J10
J9
J12
J13
J11
J14
J16
J15
