RIB KING EVO - Caracteristiques Techniques

19
F

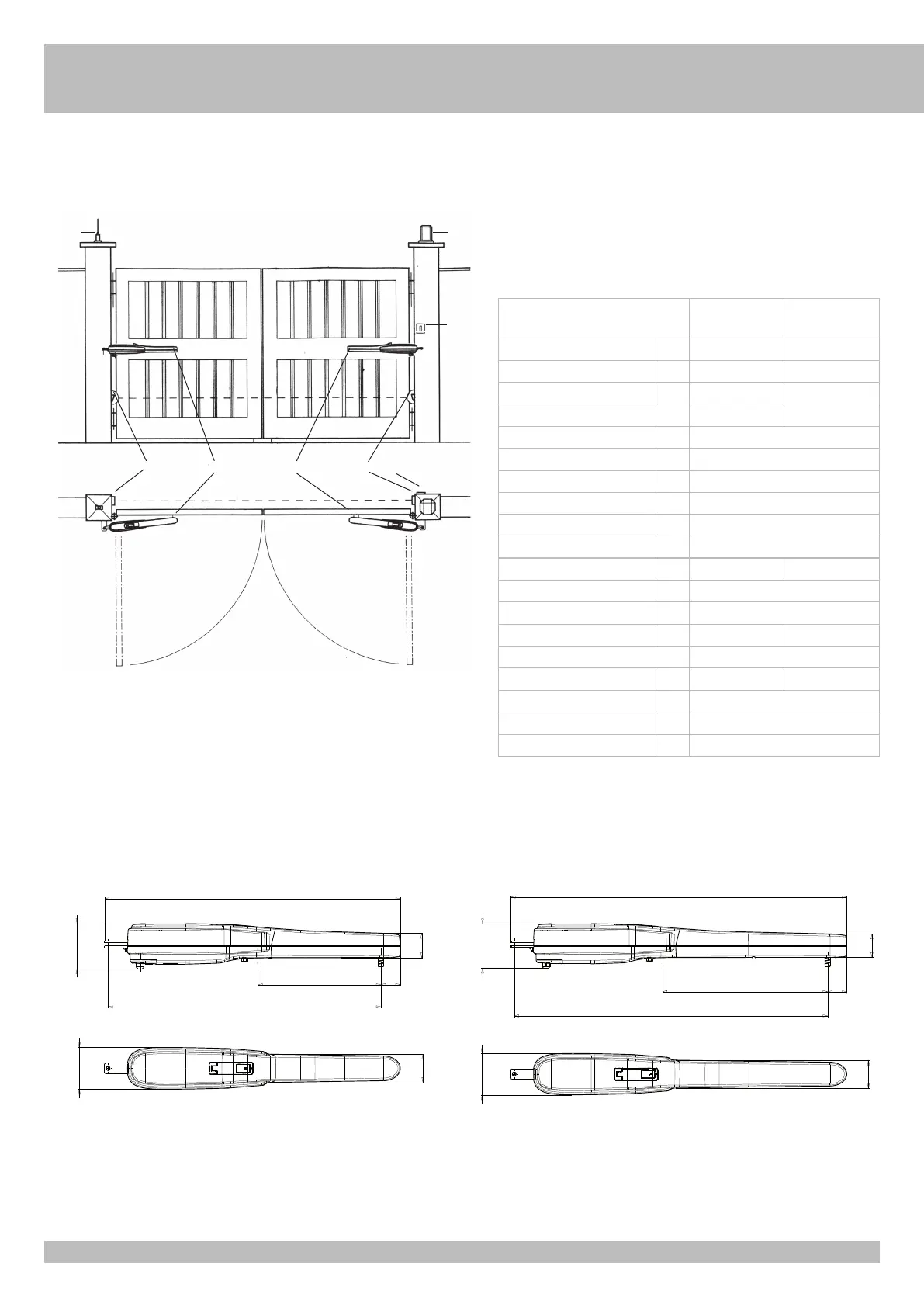

SCHÉMA DÉTAILLÉ DE L’INSTALLATION
CARACTERISTIQUES TECHNIQUES
KING EVO est une série de operateur irréversibles, utilisé pour movimenter des portails à
battans jusqu’à 5 m de longeur (Fig. 1).
Lorsqu’il arrive en fin de course, le moteur marche encore pendant quelques s, tant que
n’intervient pas le temporisateur de fonctionnement de l’unité de commande.
Mesures en mm
* Avec une butée mécanique incorporée qui intervient pendant l’ouverture. Si l’on utilise aussi la butée
mécanique qui intervient pendant la fermeture, en option, la course maximale d’entraînement s’écourte
de 40 mm.
** KING EVO ICE et KING EVO ICE L =
-30 ÷ +55°C
1 - Operateur KING EVO
2 - Antenne radio
3 - Signal electrique
4 - Selecteur
5 - Photocellules p/protection externe
❺
❹
❶
❶
❺
❹
❷
❸
CARACTERISTIQUES
TECHNIQUES
KING EVO KING EVO L
Longueur maxi du battant m 4 5
Poids maxi du battant kg 400 500
Course maxi d’entrainement mm 368* 498*
Temps moyen d’ouverture s. 20÷25 26÷33
Vitesse de traction m/s. 0,0125
Force maxi de poussée N 2570
Alimentation et frequence 230V~ 50Hz
Puissance moteur W 255
Absorption A 1,13
Condensateur µF 6,3
Cycles normatifs n° 17 - 20s/2s 10 - 26s/2s
Cycles conseillés par jour n° 150
Service 60%
Cycles consécutifs garantis n° 30/19s 20/26s
Graisse Bechem - RHUS 550
Poids du moteur kg 12,5 13,3
Bruit db <70
Temperature de travail** °C -10 ÷ +55
Indìce de protection IP 44
1
368
883
58
68
125
815
116.5
79
498
125
116.5
79
1013
58
945
66
