47
D

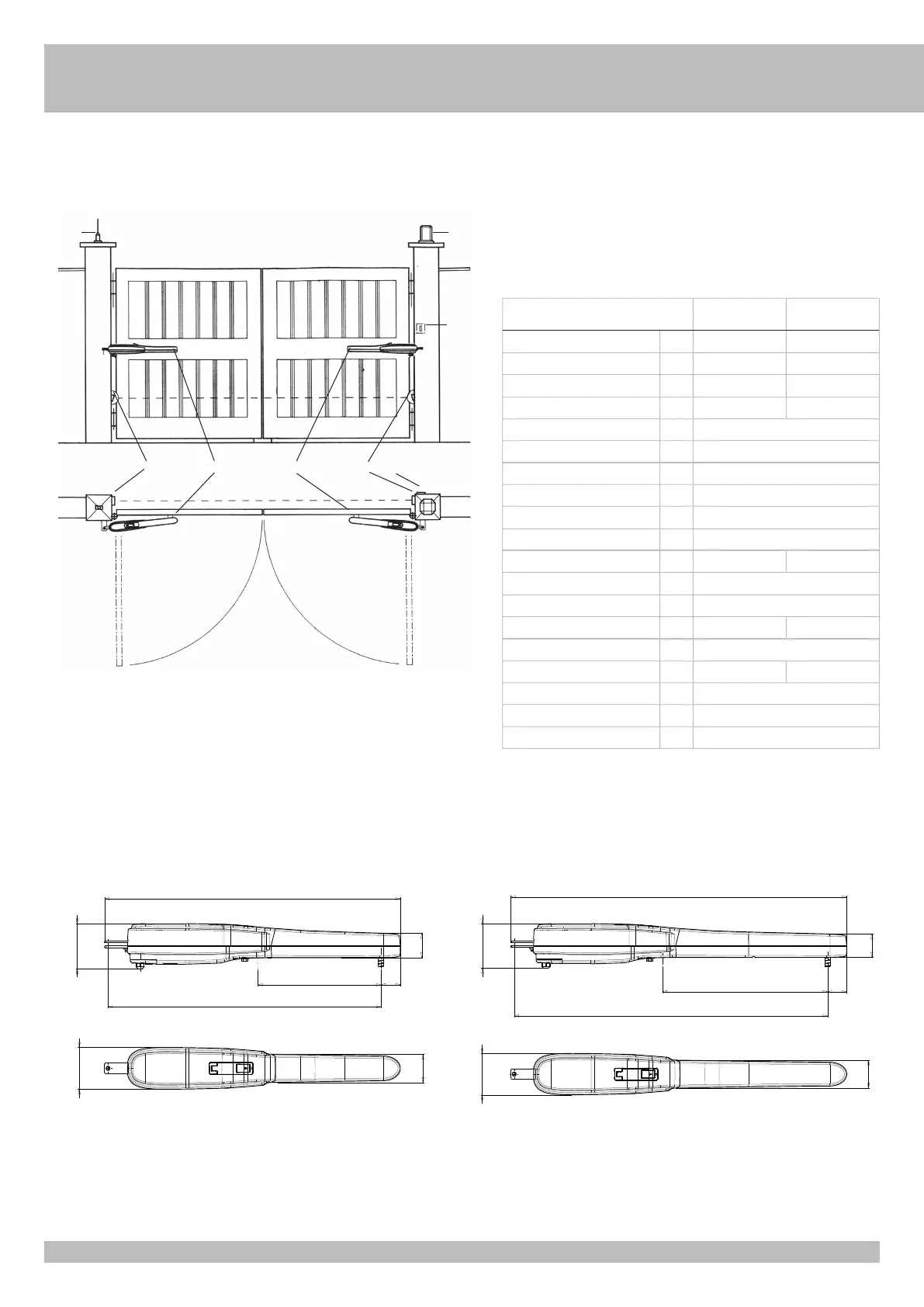

ANLAGEN LAY-OUT
TECHNISCHE EIGENSCHAFTEN
KING EVO ist eine Serie von selbsthemmenden Antrieben mit elektrischer Rutschkupplung
die für Drehtore mit den Torflügen bis zu 5 m verwendbar sind (Fig. 1).
Nach Erreichen des Endanschlags bleibt der Motor noch einige S lang bis zum
Ausschalten durch die Zeitschaltuhr der Steuerzentrale in Betrieb.
Abmessungen in mm
* Mit eingebautem mechanischen Anschlag, der während der Öffnung anspricht. Wird auch der optionale
mechanische Anschlag benutzt, der während des Schließens anspricht, so reduziert sich der maximale
Zughub um 40 mm
.
** KING EVO ICE und KING EVO ICE L =
-30 ÷ +55°C
1 - E-Torantrieb KING EVO
2 - Antenne
3 - Blinkleuchte
4 -Schlusselschalter
5 - Photozelle Toraussenseitig
❺
❹
❶
❶
❺
❹
❷
❸
TECHNISCHE
EIGENSCHAFTEN
KING EVO KING EVO L
Max. Torflügelweite m 4 5
Max. Torgewicht kg 400 500
Max. Hub mm 368* 498*
Öffnungszeit ca. s. 20÷25 26÷33
Laufgeschwindigkeit m/s. 0,0125
Max. Schubkraft N 2570
Stromspannung und Frequenz 230V~ 50Hz
Motorleistung W 255
Stromaufnahme A 1,13
Kondensator µF 6,3
Normative Zyklen n° 17 - 20s/2s 10 - 26s/2s
Max. tägliche Zyklen n° 150
Service 60%
Garantierte kontinuierliche Zyklen
n° 30/19s 20/26s
Schmiere Bechem - RHUS 550
Motorgewicht kg 12,5 13,3
Geräusch db <70
Betriebstemperatur ** °C -10 ÷ +55
Schutzartklasse IP 44
1
