* Les vantaux de plus de 2,50 mètres de langeur nécessitent l’installation d’une élettroserrure pou garantir une fermeture efficace
Si le pilier est très large et n’est pas possible d’installer le motoreducteur en respectant la mesure (B), il faut realiser une niche dans le pilier ou deplacer le portail sur l’arete.
Respecter la cote 55 et s’assurer que le piston soit horizontal
10
KING EVO L avec 2 arret mecaniques
A
max
α
max
B C D
T
max sec
0÷100 115° 170
160 905
33
100÷140 110° 200 35
140÷180 105° 250 38
110
D
A
C
α
L
55
B

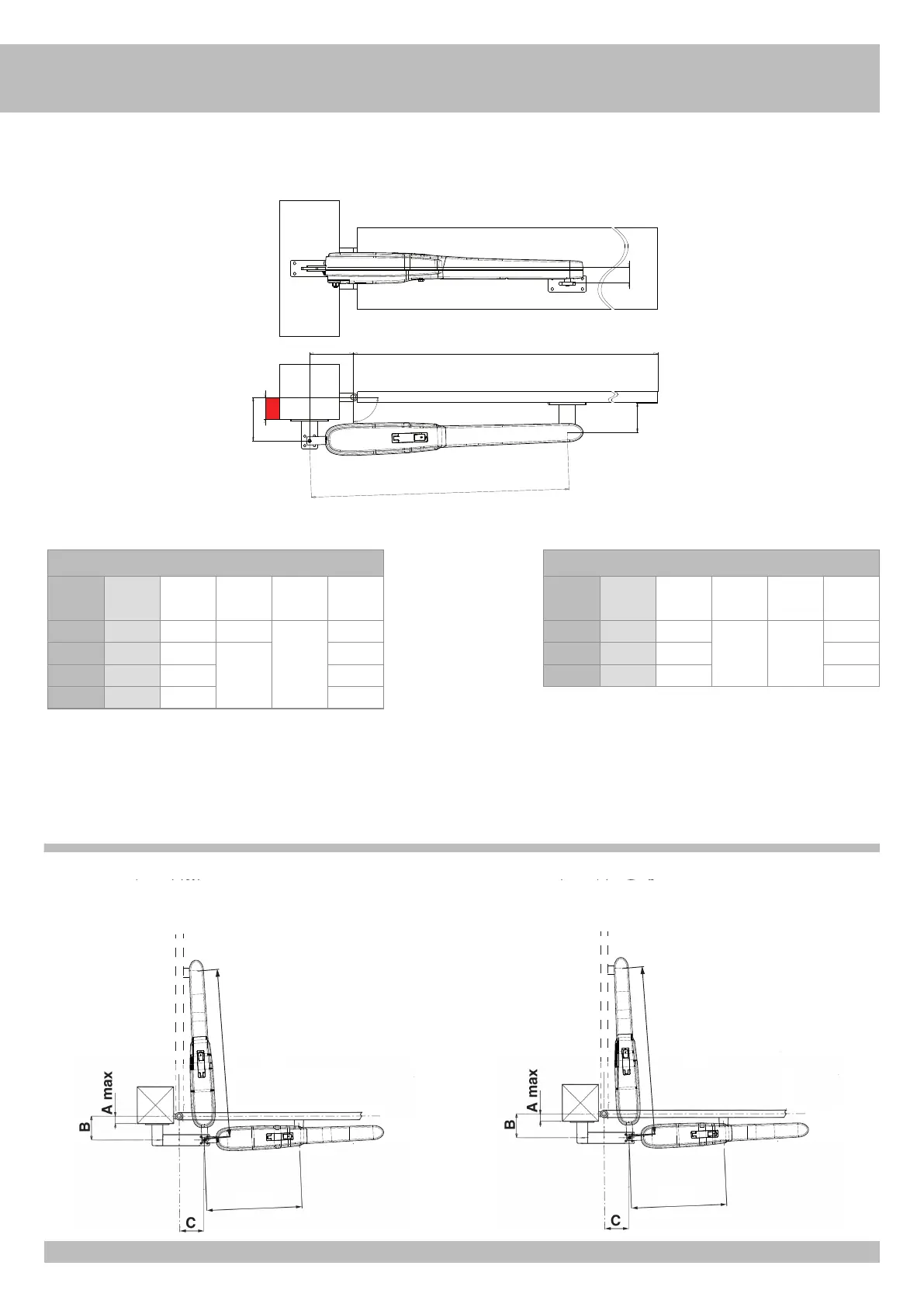

KING EVO L - MESURES A RESPECTER POUR UNE CORRECTE INSTALLATION
775
447
KING EVO
FERMÉ
OUVERT
OUVERTURE EXTÉRIEURE avec 2 bouchons
905
447
KING EVO L
FERMÉ
OUVERT
OUVERTURE EXTÉRIEURE avec 2 bouchons
KING EVO L avec 1 arret mecanique
A
max
α
max
B C D
T
max sec
0 140° 120 240
945
38
0÷100 115° 170
160
33
100÷140 110° 200 35
140÷180 105° 250 38
F
