* Ab Flügelmaß von 2,5 Metern muß ein elektrisches Schloß zur Gewährleistung einer wirkungsvollen Schließung angebracht werden.
Falls der Torantrieb nicht mit dem richtigen Maß (B) montiert werden kann, da der Torträger zu breit ist, muß man in der Säule eine Wandvertiefung schaffen oder das Tor an den Rand versetzen.

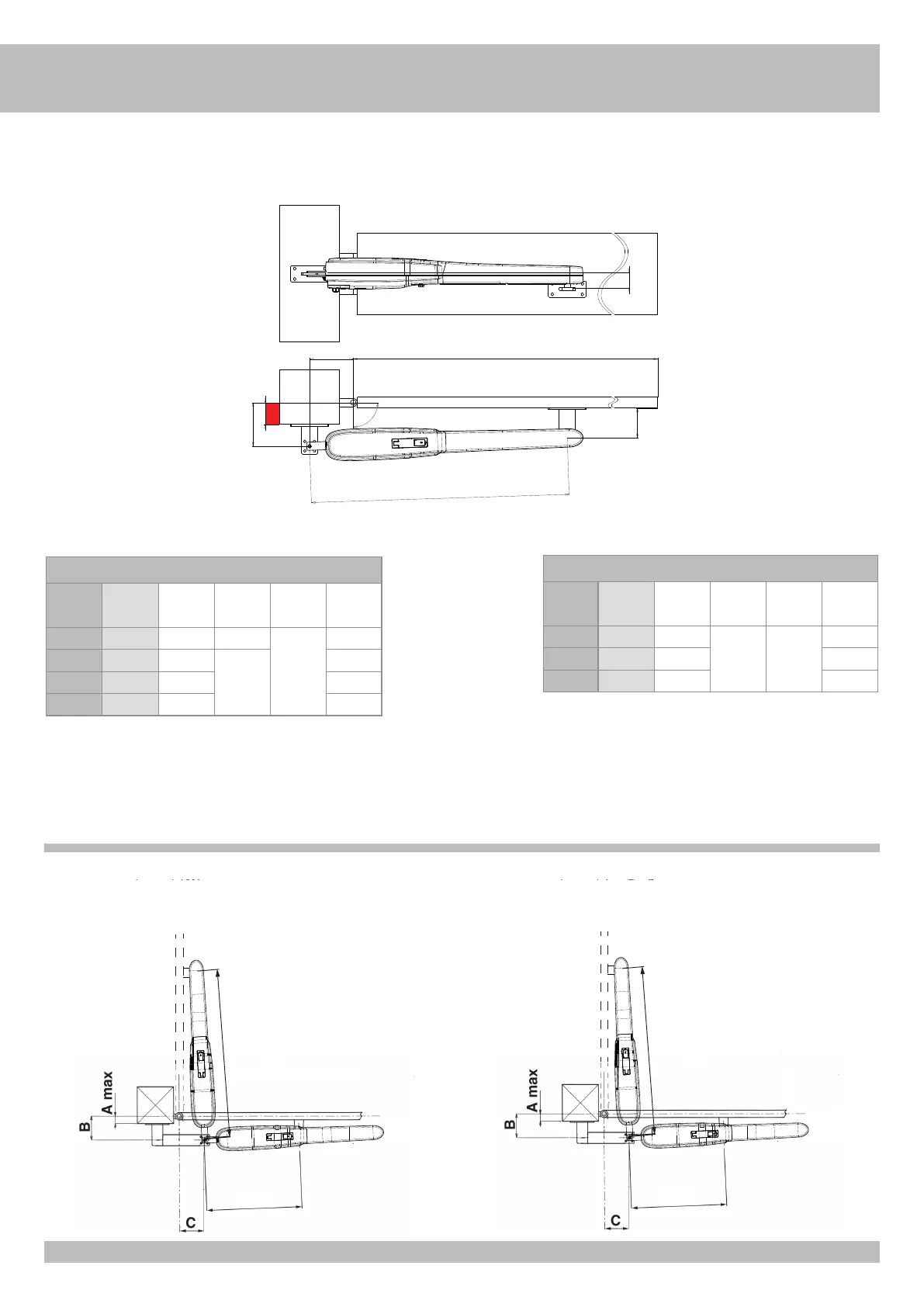

KING EVO L - BEACHTEN SIE DIE MASSNAHMEN FÜR EINE RICHTIGE INSTALLATION
Die Höhe 55 muss gehaltet werden und stellen Sie sicher daß der Betrieb horizontal ist
KING EVO L mit 2 Mechanische sperrvorrichtungen
A
max
α
max
B C D
T
max sec
0÷100 115° 170
160 905
33
100÷140 110° 200 35
140÷180 105° 250 38
110
D
A
C
α
L
55
B
775
447
KING EVO
GESCHLOSSEN
GEÖFFNET
AUSSENÖFFNUNG mit 2 STOPPERN
905
447
KING EVO L
GESCHLOSSEN
GEÖFFNET
AUSSENÖFFNUNG mit 2 STOPPERN
KING EVO L mit 1 Mechanische sperrvorrichtung
A
max
α
max
B C D
T
max sec
0 140° 120 240
945
38
0÷100 115° 170
160
33
100÷140 110° 200 35
140÷180 105° 250 38
D
