FIXATION DE L'ATTACHEMENT DU MOTEUR AUX
PORTAILS (voir les T
ABLEAUX des mesures).

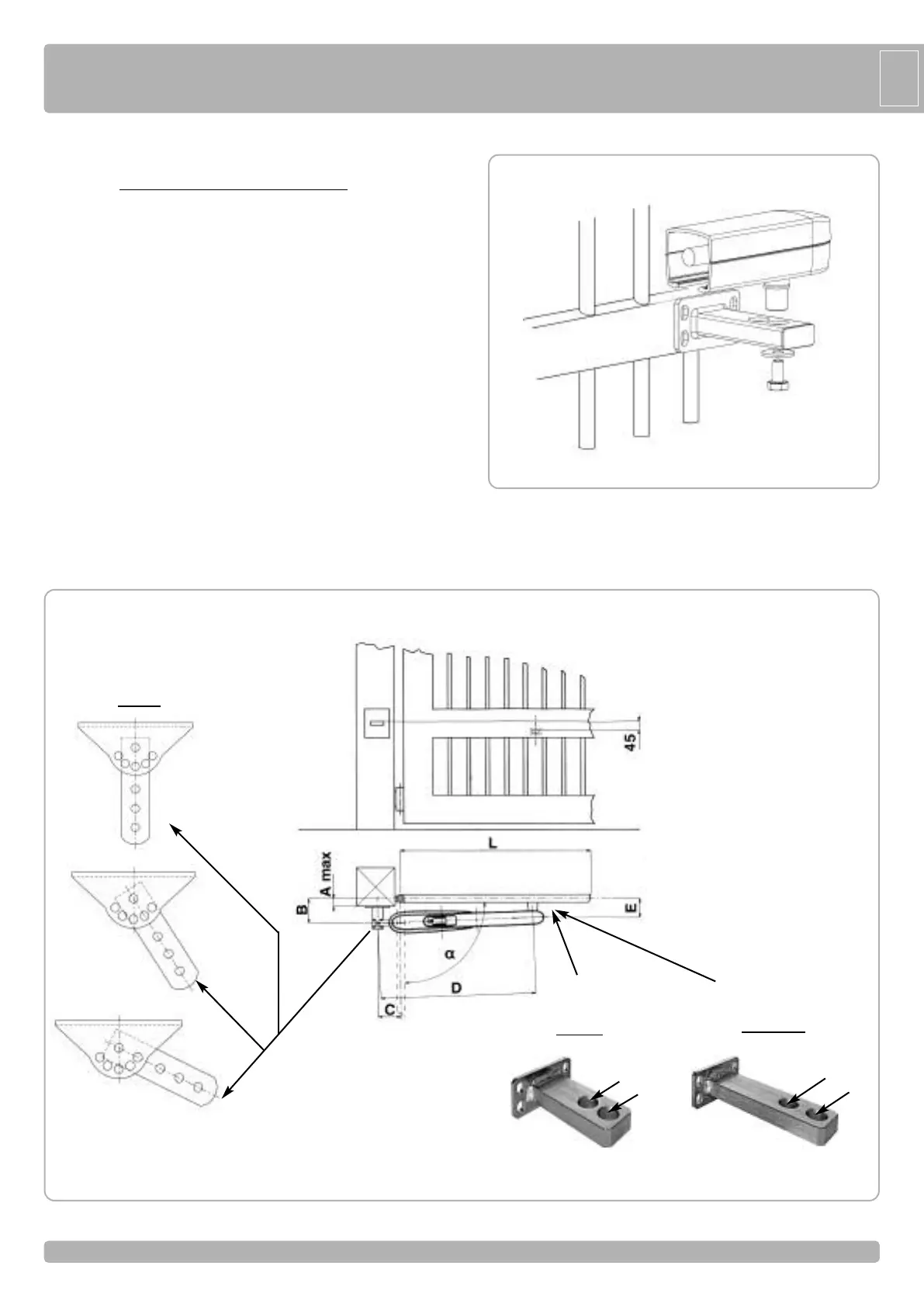

Souder le socle à la juste hauteur (Fig. 8).
Installer le KING en essayant plusieurs fois d'ouvrir et de fermer en
controlant que le profile cache-vis ne frotte pas lorsque le portail est en
mouvement.
9
8
ANT
Attache vantail
KING
S2
S3
S1
Z
Y
X
Z Y X
Z Y X
COL
Attache poteau
KING
ANT KING L
Attache vantail
KING L
B
A
C
D
