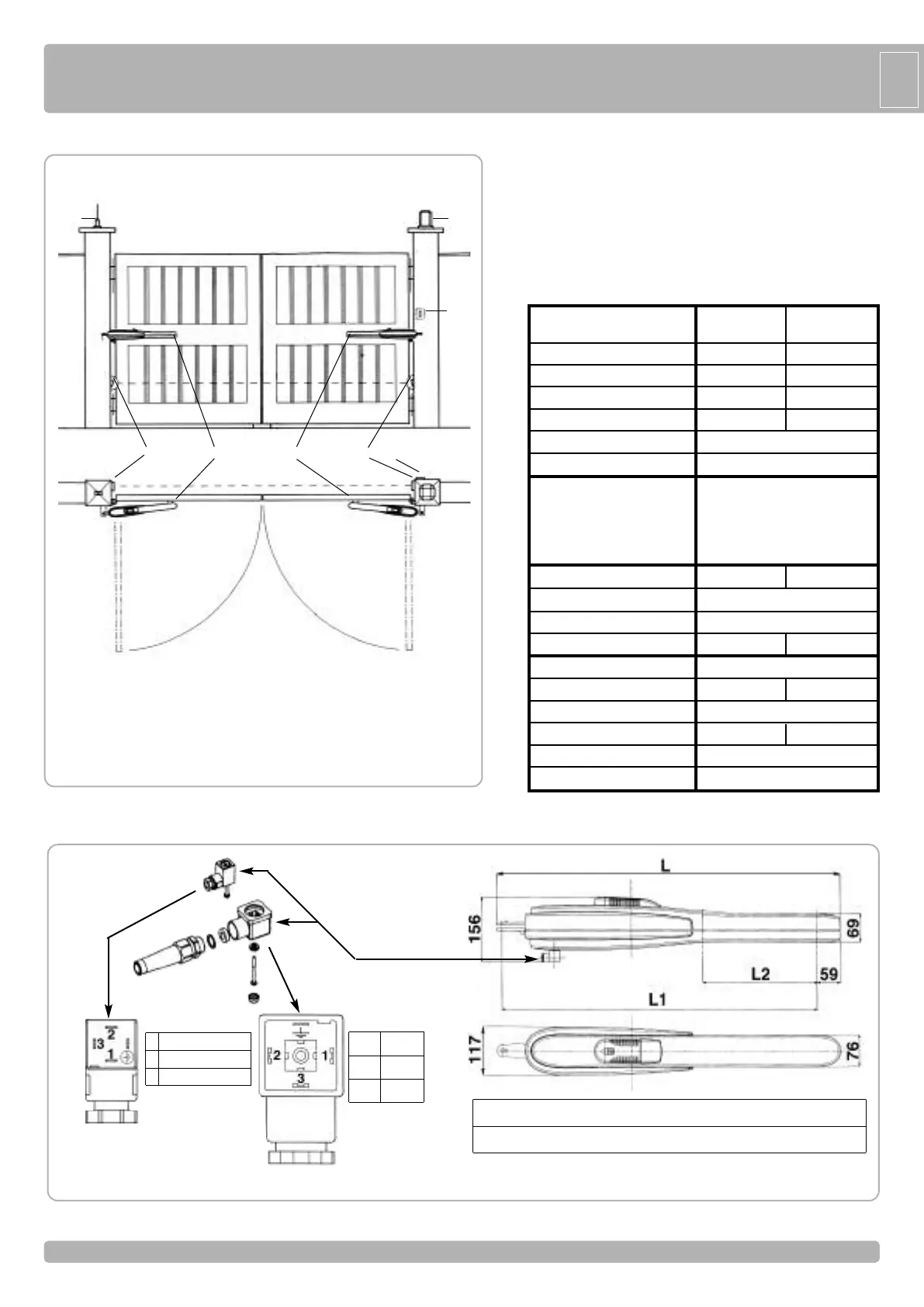

CARACTERÍSTICAS TÉCNICAS
KING es un tipo de operador irreversible, con una fricción
eléctrica, utilizados para desplazar cancelas con batientes de
hojas con una longitud de hasta 4,5 m (Fig. 1).
La serie KING ha sido concebida para funcionar sin finales de
carrera eléctricos sino sólo mecánicos.
Al llegar al tope, el motor funciona todavía por algunos
segundos, hasta que interviene el timer de funcionamiento de
la central de mandos (o el ENCODER si es la versión PLUS).
❺
❹
❶
❶
❺
❹
❷
❸
Mesures en mm
KING L
L=1020
L1=945
L2=470
KING L=888 L1=815 L2=340
1 S / Encod M
2 +
3 GND
* SOLO
KING PLUS
*
1 V
2 W
3U
Encoder
1
EE
SS
DISPOSICIÒN DE LA INSTALACIÒN
CARACTERÍSTICAS
TÉCNICAS
Longitud máxima de la anta
Peso máx cancela
Corrido max de arrastre
Tiempo de abertura
Velocidad de arrastre
Fuerza max de empuje
Alimentación
e frequenza CEE
Potencia motor
Absorcion
Condensatore
Ciclos normativos
Ciclos diarios sugeridos
Servicio
Ciclos garantizados
Engrase
Peso motor
Nivel de ruido
Volume
T
emperatura de trabajo
Nivel de protección
m. 3,5* 4,5*
kg 400 500
mm 345** 475**
s. 14÷27 29÷38
m/s. 0,0125
N 1800
230V~ 50Hz
W 290
A 1,2
µF 10
n° 17 - 14s/2s 10 - 33s/2s
n° 150
60%
n° 20/14s 15/33s
Bechem - RHUS 550
kg 10 14
db <70
m
3
0,0184 0,0211
°C
-10 ÷ +55°C
IP 447
** Con el seguro mecánico incorporado que interviene durante la abertura.
Si se utiliza también el seguro mecánico que interviene durante el cierre,
opcional, la carrera máxima de remolque se reduce de 50 mm.
